ПГБ-50Н-2-ЭК, ПГБ-50В-2-ЭК с РДП-50 и узлом учета газа


ПГБ-50Н-2 и ПГБ-50В-2 с РДП-50
ПГБ-50Н-2 и ПГБ-50В-2 с РДП-50 ПГБ-50Н-2 и ПГБ-50В-2 с РДП-50

Производитель: ООО ПКФ "Экс-Форма"
Модель: ПГБ-50Н(В)-2-ЭК
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

ПГБ-50Н-2-ЭК и ПГБ-50В-2-ЭК выпускается на предприятии ЭКС-ФОРМА с основной и резервной линией редуцирования на базе двух регуляторов РДП-50.

ПГБ-50Н(В)-2-ЭК применяется для газоснабжения объектов с высоким, средним и низким давлением и расходом газа до 6067 м³/ч, а также для коммерческого учета расхода газа.

заполнить опросный лист
запросить стоимость
задать вопрос
Смотреть в фотогалерее

Наименование параметра

ПГБ-50Н-2-ЭК

ПГБ-50В-2-ЭК

Тип регулятора давления газа

РДП-50Н

РДП-50В

Регулируемая среда

Природный газ ГОСТ 5542-87

Природный газ ГОСТ 5542-87

Температура окружающего воздуха,ºС

У1 (от -40°С до +45°С) и ХЛ1 (от -60°С до +45°С) по ГОСТ 15150

Давление газа на входе, Рвх, МПа

до 1,2

до 1,2

Диапазон настройки давления газа на выходе, Рвых, кПа

1,5-60

60-600

Диапазон настройки давления срабатывания отключающего устройства, кПа

при понижении Рвых

0,3 - 30 кПа

30-300 кПа

при повышении Рвых

2-75 кПа

300-750 кПа

Давления срабатывания сбросного клапана, кПа

0,5-70 кПа

60-700

Тепловая мощность, кВт, обогревателя газогорелочного при давлении газа на входе:

2,0 кПа

0,5

0,5

3,6 кПа

0,7

0,7

Соединение

Фланцевое

Фланцевое

Условный проход,Ду





на входе

80

80

на выходе

150

150

импульса

25

25

Масса, кг (не более) с АГУ

5500

5500

Масса, кг (не более) с АОГВ

6000

6000

Пропускная способность ст.м³/ч блочных газорегуляторных пунктов ПГБ-50Н-2-ЭК, ПГБ-50В-2-ЭК

Рвых. МПа Рвход. МПа
0,05 0,06 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2
0,0015-0,005 644 712 937 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,006   710 936 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,007   706 936 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,008   703 935 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,009   699 934 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,01   695 933 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,02   0 918 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,03     893 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,04     859 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,05     811 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,06     0 1401 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,07       1391 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,08       1375 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,09       1352 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,1       1323 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,2       0 1618 2289 2803 3270 3736 4202 4669 5135 5602 6067
0,3         0 1867 2642 3235 3736 4202 4669 5135 5602 6067
0,4           0 2088 2953 3616 4176 4669 5135 5602 6067
0,5             0 2287 3233 3960 4573 5113 5602 6067
0,6               0 2469 3493 4277 4939 5522 6049
*Пропускная способность дана с учетом запаса в 15% от максимального.

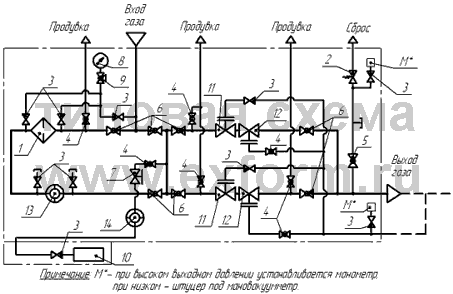

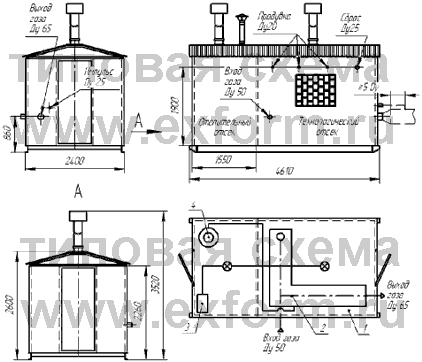

схема газовая ПГБ-50Н-2-ЭК, ПГБ-50В-2-ЭК схема габаритная ПГБ-50Н-2-ЭК, ПГБ-50В-2-ЭК

Пункты газорегуляторные блочные ПГБ-50Н-2-ЭК и ПГБ-50В-2-ЭК с двумя линиями редуцирования газа и учета газа предназначены для:

- редуцирования высокого или среднего давления газа на требуемое и автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления;

- автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений;

- очистки газа от механических примесей;

- коммерческого учета расхода газа.

Конструктивно ПГБ на базе регуляторов давления газа РДП-50 выполнены в виде утепленного блок-бокса с двумя входами, запираемыми на металлическую дверь. Один вход предназначен для доступа к оборудованию, второй - вспомогательный, для доступа к системе отопления или комплекту управления телеметрией.

Для отопления ПГБ зимой предлагается два вида отопления -  с котлом АОГВ или с газовыми конвекторами. При наличии подводки к ПГБ электричества возможен электрообогрев.

Оборудование, предназначенное для редуцирования газа, включает в себя краны шаровые Ду-15, ДУ-25, ДУ-50, ДУ-80, фильтры газа ФГ-50 2 шт., клапаны предохранительные запорные ПЗК-50 2 шт., регуляторы давления газа РДП-50 2 шт., клапан сбросной ПСК-25, а также узел учета расхода газа, систему отопления и пожаротушения, и прочее оборудование, необходимость монтажа которого указана в технических требованиях на изделие. Цена ПГБ зависит от комплектации.

Наш конструкторский отдел по вашей заявке бесплатно разработает габаритные и газовые схемы ПГБ. Схемы, представленные на сайте носят исключительно ознакомительный характер. Просьба не использовать схемы с сайта в Ваших проектах.

Цена ПГБ-50Н-2-ЭК, ПГБ-50В-2-ЭК



Цена на изделие рассчитывается на основе согласованной схемы по опросному листу. Чтобы купить ПГБ, необходимо оставить предварительную заявку, указав требуемые технические характеристики. Если у Вас есть проект на ПГБ, цена рассчитывается исходя из заложенной в проект комплектации и схемы.

Доставка ПГБ осуществляется во все регионы любыми видами транспорта. На все изделия дается заводская гарантия 36 месяцев с момента пуска в эксплуатацию. Срок службы изделий - 50 лет.
