ПГБ-50НВ-2 с РДП-50Н и РДП-50В
ПГБ-50НВ-2 ПГБ-50НВ-2 с РДП-50

Производитель: ООО ПКФ "Экс-Форма"
Модель: ПГБ-50НВ-2
Наличие: Под заказ, срок изготовления 60 дней
Цена: По запросу

Завод "ЭКС-ФОРМА" изготавливает ПГБ-50НВ-2  на базе двух регуляторов давления газа РДП-50Н и двух регуляторов РДП-50В для работы в системах газоснабжения с рабочим давлением до 1.2 МПа и максимальными расходами газа до 6200 м3/ч на каждую линию редуцирования.

Наше конструкторское бюро имеет возможность спроектировать  ПГБ с входами и выходами газа с любой стороны, с горизонтальным или вертикальным расположением линий редуцирования, с конвекторным или газовым отоплением.

Цена на изделие предоставляется по официальному запросу в нашу компанию.


заполнить опросный лист
запросить стоимость
задать вопрос



Наименование параметра

Линия с РДП-50Н

Линия с РДП-50В

Тип регулятора давления газа

РДП-50Н

РДП-50В

Регулируемая среда

Природный газ ГОСТ 5542-87

Природный газ ГОСТ 5542-87

Температура окружающего воздуха,оС

-40…+45

-40…+45

Давление газа на входе, Рвх, МПа

до 1,2

до 1,2

Диапазон настройки давления газа на выходе, Рвых, кПа

1,5-60

60-600

Диапазон настройки давления срабатывания отключающего устройства, кПа





при понижении Рвых

0,3 - 30 кПа

30-300 кПа

при повышении Рвых

2-75 кПа

300-750 кПа

Пропускная способность (для газа плотностью ρ=0,72 кг/м3) в зависимости от входного давления, м3/ч, не менее:

РДП-50Н

РДП-50В

0,05МПа

700

-

0,1МПа

950

950

0,2МПа

1450

1450

0,3 МПа

1900

1900

0,4МПа

2400

2400

0,5МПа

2800

2800

0,6 МПа

3300

3300

0,7МПа

3850

3850

0,8МПа

4550

4550

0,9 МПа

4800

4800

1,0МПа

5300

5300

1,1МПа

5700

5700

1,2 МПа

6200

6200

Давления срабатывания сбросного клапана, кПа

0,5-70 кПа

60-700

Тепловая мощность, кВт, обогревателя газогорелочного при давлении газа на входе:





2,0 кПа

0,5

0,5

3,6 кПа

0,7

0,7

Соединение

Фланцевое

Фланцевое

Условный проход,Ду





на входе

100

100

на выходе

150

150

импульса

25

25

Масса, кг (не более) с АГУ

7500

7500

Масса, кг (не более) с АОГВ

8000

8000

Представленные ниже схемы являются типовыми. Индивидуальные параметры ПГБ уточняйте при заказе у специалистов нашей компании.

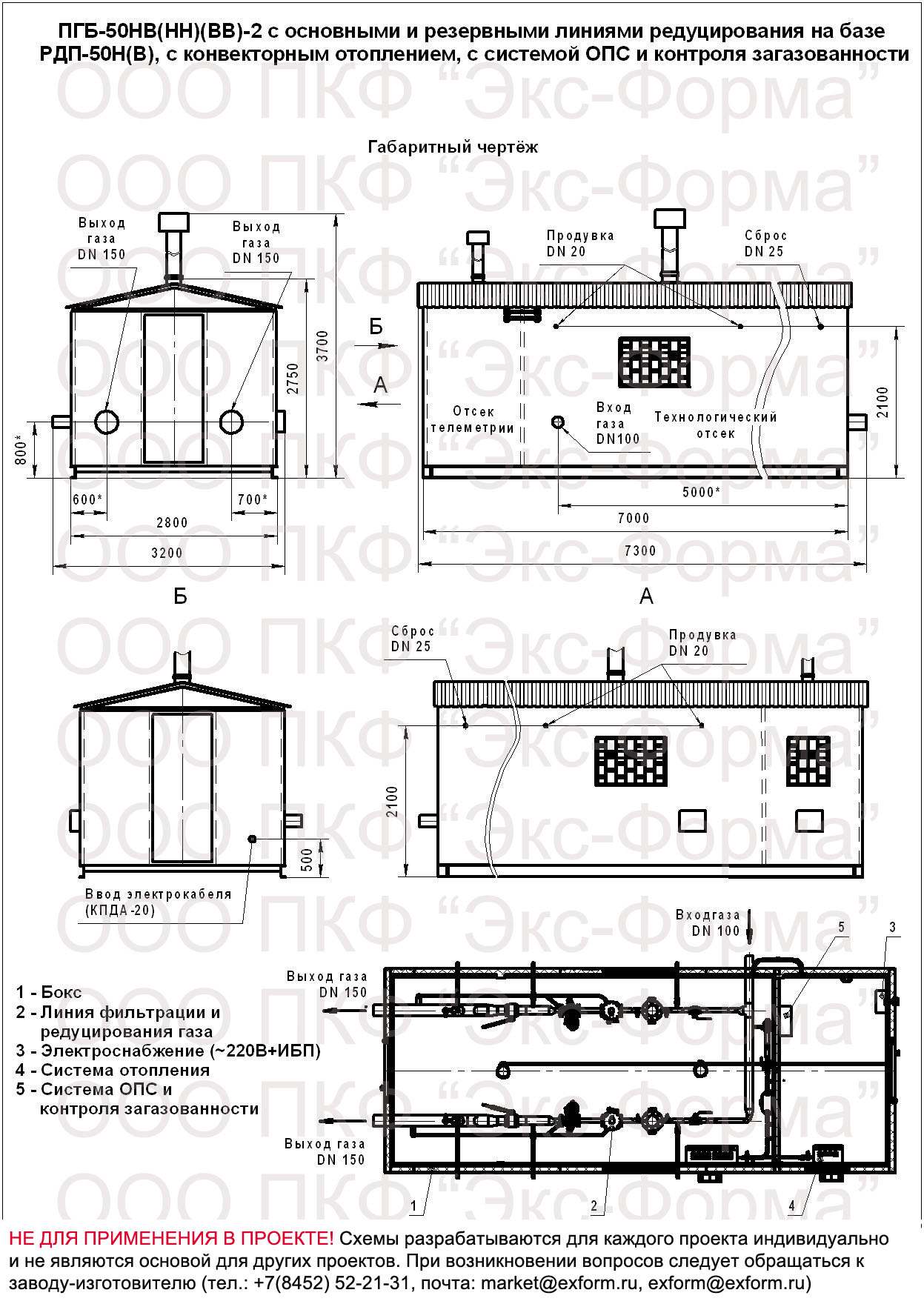

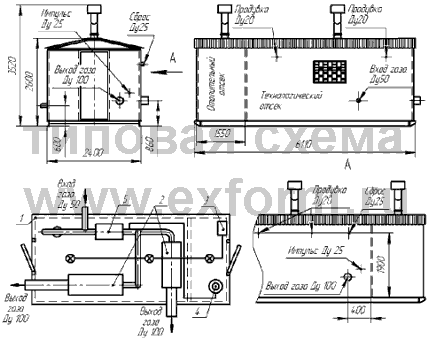

Рис.1. Пункт блочный ПГБ-50НВ(НН)(ВВ)-2 на базе РДП-50Н(В) (типовая габаритная схема)

схема ПГБ-50НВ(НН)(ВВ)-2

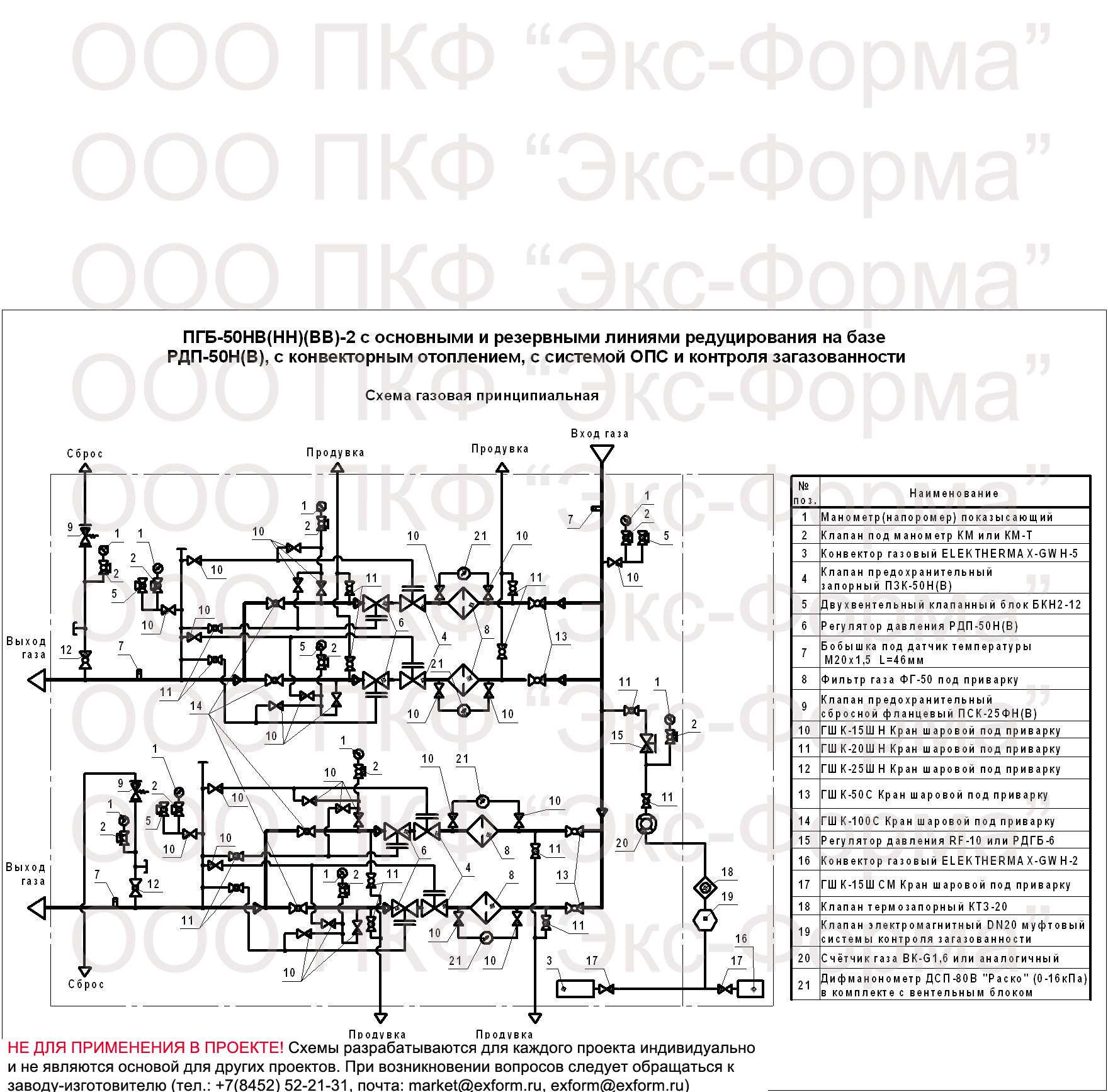

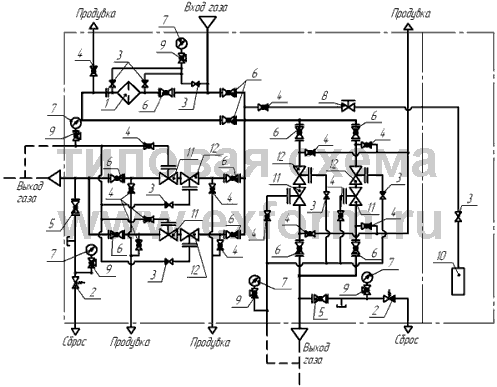

Рис.2. Пункт блочный ПГБ-50НВ(НН)(ВВ)-2 на базе РДП-50Н(В) (типовая газовая схема)

схема ПГБ-50НВ(НН)(ВВ)-2

Пункты газорегуляторные блочные ПГБ предназначены для:

- редуцирования высокого или среднего давления газа на требуемое и автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления;

- автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений;

- очистки газа от механических примесей;

- учета расхода газа (если требуется по тех. заданию).

Конструктивно ПГБ на базе регуляторов давления газа РДП-50 выполнены в виде утепленного блок-бокса с двумя входами, запираемыми на металлическую дверь. Один вход предназначен для доступа к оборудованию, второй - вспомогательный, для доступа к системе отопления или телеметрии.

Оборудование, предназначенное для редуцирования газа, включает в себя краны шаровые ГШК, фильтры газа ФГ-50 4 шт., клапаны предохранительные запорные ПЗК-50 4 шт., регуляторы давления газа РДП-50 4 шт., клапаны сбросные ПСК-25 2 шт., а также систему отопления и пожаротушения, и прочее оборудование, необходимость монтажа которого указана в технических требованиях на изделие.

Наш конструкторский отдел по вашей заявке бесплатно разработает габаритные и газовые схемы ПГБ. Схемы, представленные на сайте носят исключительно ознакомительный характер. Просьба не использовать схемы на сайте в Ваших проектах.
