ПГБ-50НВ-2-ЭК на базе 4-х РДП-50 с двумя выходами


ПГБ-50НВ-2-ЭК с РДП-50Н и РДП-50В
ПГБ-50НВ-2-ЭК с РДП-50Н и РДП-50В ПГБ-50НВ-2-ЭК с РДП-50Н и РДП-50В

Производитель: ООО ПКФ "Экс-Форма"
Модель: ПГБ-50НВ-2-ЭК
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

Завод "ЭКС-ФОРМА" проектирует и изготавливает ПГБ-50НВ-2-ЭК  на базе четырех регуляторов давления газа РДП-50Н(В) и коммерческим узлом учета газа поади газа потребителю под низким, средним или высоким давлением и расходом газа до 6067 м³/ч на каждую линию редуцирования.

Пункт изготавливается с одним входом и двумя выходами газа. На каждую линию предусмотрен отдельный узел учета газа.

Мы имеем возможность спроектировать и изготовить ПГБ любой сложности.


заполнить опросный лист
запросить стоимость
задать вопрос



Наименование параметра

Линия с РДП-50Н

Линия с РДП-50В

Тип регулятора давления газа

РДП-50Н

РДП-50В

Регулируемая среда

Природный газ ГОСТ 5542-87

Природный газ ГОСТ 5542-87

Температура окружающего воздуха, °С

У1 (от -40°С до +45°С) и ХЛ1 (от -60°С до +45°С) по ГОСТ 15150

Давление газа на входе, Рвх, МПа

до 1,2

до 1,2

Диапазон настройки давления газа на выходе, Рвых, кПа

1,5-60

60-600

Диапазон настройки давления срабатывания отключающего устройства, кПа

при понижении Рвых

0,3 - 30 кПа

30-300 кПа

при повышении Рвых

2-75 кПа

300-750 кПа

Давления срабатывания сбросного клапана, кПа

0,5-70 кПа

60-700 кПа

Тепловая мощность обогревателя:





при Рвх 2,0 кПа

0,5 кВт

0,5 кВт

при Рвх 3,6 кПа

0,7 кВт

0,7 кВт

Соединение

Фланцевое

Фланцевое

Условный проход, Ду:





на входе

80

80

на выходе

150

150

импульса

25

25

Масса, кг (не более) с АГУ

7700

7700

Масса, кг (не более) с АОГВ

8200

8200

Пропускная способность ст.м³/ч блочных газорегуляторных пунктов ПГБ-50Н-2-ЭК, ПГБ-50В-2-ЭК

Рвых. МПа Рвход. МПа
0,05 0,06 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2
0,0015-0,005 644 712 937 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,006   710 936 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,007   706 936 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,008   703 935 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,009   699 934 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,01   695 933 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,02   0 918 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,03     893 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,04     859 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,05     811 1404 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,06     0 1401 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,07       1391 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,08       1375 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,09       1352 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,1       1323 1871 2338 2803 3270 3736 4202 4669 5135 5602 6067
0,2       0 1618 2289 2803 3270 3736 4202 4669 5135 5602 6067
0,3         0 1867 2642 3235 3736 4202 4669 5135 5602 6067
0,4           0 2088 2953 3616 4176 4669 5135 5602 6067
0,5             0 2287 3233 3960 4573 5113 5602 6067
0,6               0 2469 3493 4277 4939 5522 6049
*Пропускная способность дана с учетом запаса в 15% от максимального.

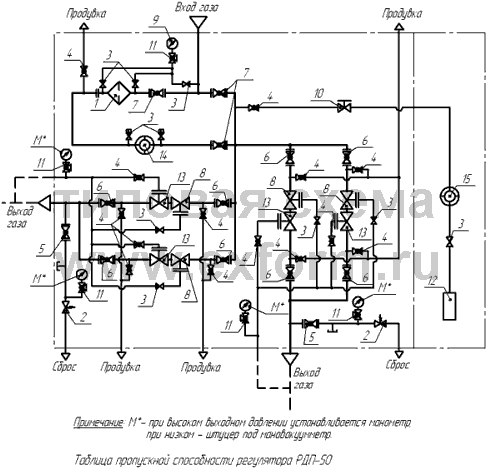

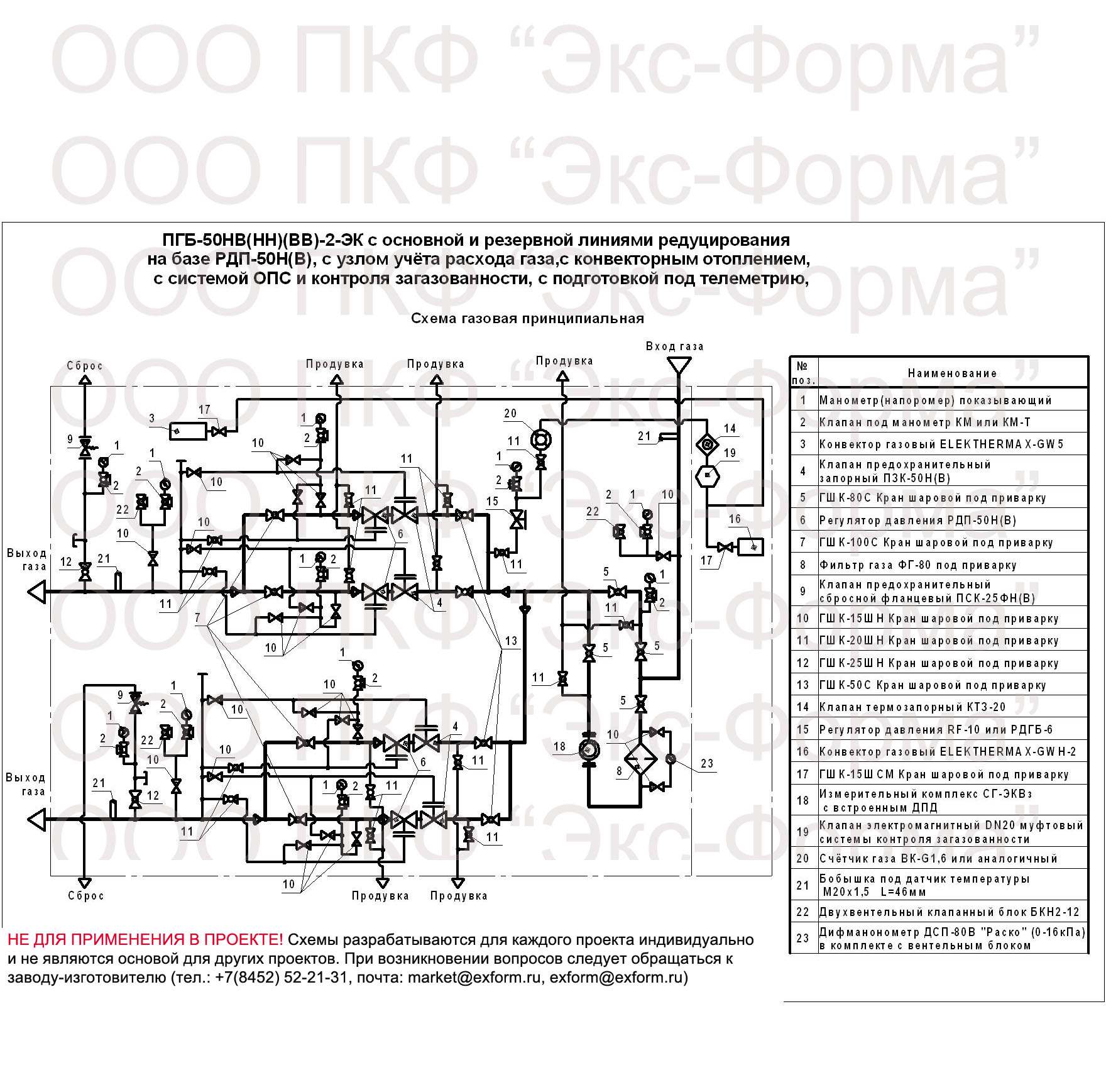

габаритная схема ПГБ-50НВ-2-ЭК газовая схема ПГБ-50НВ-2-ЭК

Представленные ниже схемы являются типовыми. Для каждого проекта наши конструктора бесплатно разрабатывают габаритную и газовую схемы.

Пункты газорегуляторные блочные ПГБ-50НВ-2-ЭК предназначены для:

- понижения давления газа с последующей подачей потребителю под стабильным давлением;

- коммерческого учета расходуемого газа;

- очистки газа от механических примесей;

- учета расхода газа (если требуется по тех. заданию).

Конструктивно ПГБ на базе регуляторов давления газа РДП-50 выполнены в виде утепленного блок-бокса с двумя входами, запираемыми на металлическую дверь. Один вход предназначен для доступа к оборудованию, второй - вспомогательный, для доступа к системе отопления или телеметрии.

Оборудование, предназначенное для редуцирования газа, включает в себя краны шаровые ГШК, фильтры газа ФГ-50 4 шт., клапаны предохранительные запорные ПЗК-50Н(В) 4 шт., регуляторы давления газа РДП-50Н(В) 4 шт., клапаны сбросные ПСК-25П-В 2 шт., счетчики газа с электронным корректором турбинные - 2 шт., а также систему отопления и пожаротушения, и прочее оборудование, необходимость монтажа которого указана в технических требованиях на изделие.
