ПГБ-100НВ-ЭК, ПГБ-100НН-ЭК, ПГБ-100ВВ-ЭК с двумя выходами и узлом учета

внешний вид ПГБ-100Н(В)-2-ЭК
вид изнутри ПГБ-100Н(В)-2-ЭК узел редуцирования ПГБ-100Н(В)-2-ЭК

Производитель: ООО ПКФ "Экс-Форма"
Модель: ПГБ-100Н(В)-2-ЭК
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

Пункты газорегуляторные блочные  ПГБ-100Н-2-ЭК и ПГБ-100В-2-ЭК выпускаются на базе двух регуляторов РДП-100, с узлом учета расхода и предназначены для газоснабжения объектов с максимальным расходом газа до 24.272 м³/ч с низким, средним или высоким давлением (до 0.6 МПа).

Успешно используются в качестве промежуточного пункта редуцирования перед разветвленными газопроводами низкого давления.

заполнить опросный лист
запросить стоимость
задать вопрос
Смотреть в фотогалерее

Наименование параметра или размера ПГБ-100Н-2-ЭК ПГБ-100В-2-ЭК
Регулируемая среда природный газ
ГОСТ 5542
природный газ
ГОСТ 5542
Диапазон входных давлений, МПа 0,05 - 1,2 0,1 - 1,2
Диапазон выходных давлений, кПа 1,5 - 600 60 - 600
Пределы настройки контролируемого давления клапана ПЗК-100, кПа:
- нижний предел
- верхний предел

0,3 - 3
2 - 7,5

3 - 30
30 - 750
Стабильность поддержания выходного давления, %, не более ±5 ±5
Вид обогрева конвектор/АОГВ конвектор/АОГВ
Соединение с газопроводом:
- вход DN, мм
- выход DN, мм

150
200

150
200
Габаритные размеры, не более:
- длина, мм
- ширина, мм
- высота, мм

7300
3100
2750

7300
3100
2750
Масса, кг, не более 8000 8000
Пропускная способность ст.м³/ч ПГБ-100Н-2-ЭК, ПГБ-100В-2-ЭК
Рвых. МПа Рвход. МПа
0,05 0,06 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2
0,0015-0,005 2580 2852 3749 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,006   2839 3746 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,007   2826 3743 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,008   2812 3741 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,009   2797 3737 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,01   2783 3733 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,02   0 3675 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,03     3576 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,04     3435 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,05     3244 5619 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,06     0 5606 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,07       5567 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,08       5502 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,09       5411 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,1       5292 7485 9350 11215 13081 14946 16810 18676 20541 22406 24272
0,2       0 6475 9157 11215 13081 14946 16810 18676 20541 22406 24272
0,3         0 7472 10568 12943 14946 16810 18676 20541 22406 24272
0,4           0 8352 11812 14466 16704 18676 20541 22406 24272
0,5             0 9147 12936 15843 18295 20454 22406 24272
0,6               0 9879 13971 17111 19757 22089 24198

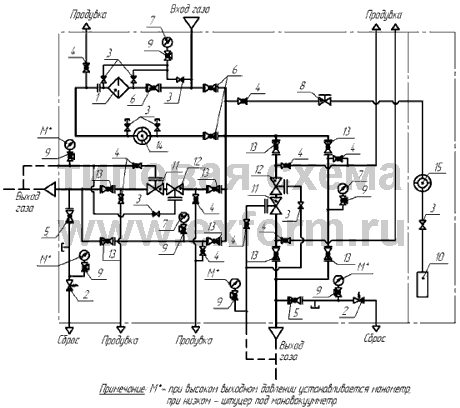

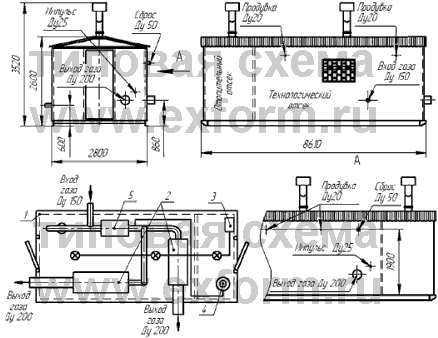

схемы ПГБ-100Н(В)-2-ЭК

схемы ПГБ-100Н(В)-2-ЭК

схемы ПГБ-100Н(В)-2-ЭК

схемы ПГБ-100Н(В)-2-ЭК


ПГБ-100Н(В)-2-ЭК выпускается предприятием ЭКС-ФОРМА. Представляет собой блочный утепленный пункт с двумя отсеками - технологическим и вспомогательным. В технологическом отсеке смонтировано оборудование для очистки, учета расхода газа и его редуцирования, а также дополнительные приборы для обеспечения безопасности эксплуатации ПГБ - запорные автоматические клапаны, система пожаротушения, сигнализация загазованности, контроль несанкционированного доступа.

Оборудование для редуцирования газа включает в себя запорную арматуру, фильтры газа ФГ-100, запорные предохранительные клапаны ПКН-100 и ПКВ-100, сбросные предохранительные клапаны ПСК-50В/1000, регулятор давления газа РДП-100Н(В) расходом газа до 25.000 м3/ч.

По желанию заказчика возможна установка другого оборудования.

Доставка ПГБ-100Н(В)-2-ЭК осуществляется во все регионы. Монтаж и настройка телеметрии производится непосредственно по месту эксплуатации.

Срок службы ПГБ моделей ЭКС-ФОРМА составляет не менее 50 лет. ПГБ выпускаются по ТУ 4859-020-12213528-06.

Цена на изделия рассчитывается индивидуально для каждого проекта на основе согласованной с заказчиком схемы. Схемы разрабатываются конструкторами предприятия ЭКС-ФОРМА бесплатно.
