ПУНКТ ГАЗОРЕГУЛЯТОРНЫЙ БЛОЧНЫЙ ПГБ(К)-50Н НА БАЗЕ РЕГУЛЯТОРА РДК-50Н

пгб   Пункт газорегуляторный блочный ПГБ(К)-50Н с одной линией редуцирования и байпасом на базе регулятора давления газа комбинированного РДК-50Н, с АОГВ или конвекторным отоплением предназначен для редуцирования давления газа с высокого или среднего на требуемое и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа. Климатическое исполнение соответствует У1 ГОСТ 15150 (от -40oС до +40oС).

   Пункт газорегуляторный блочный ПГБ(К)-50Н применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

   Мы имеем возможность спроектировать и изготовить ПГБ по вашим индивидуальным требованиям. Также мы имеем возможность оснащать ПГБ комплексом телеметрии. При заказе пункта газорегуляторного блочного ПГБ необходимо заполнить опросный лист.
опросный лист

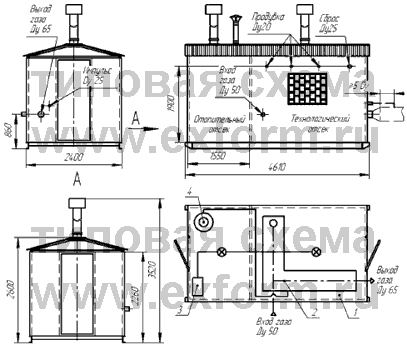

Рис.1. Пункт газорегуляторный блочный ПГБ(К)-50Н на базе РДК-50Н (типовая габаритная схема)

габаритная схема пгб

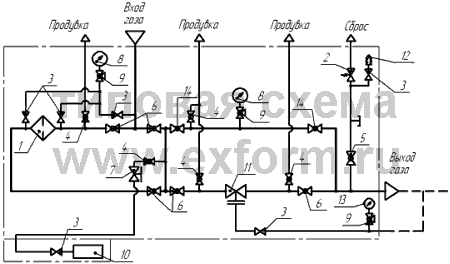

Рис.2. Пункт газорегуляторный блочный ПГБ(К)-50Н на базе РДК-50Н (типовая газовая схема)
газовая схема пгб


Пункт газорегуляторный блочный ПГБ(К)-50Н на базе РДК-50Н. Пояснения к газовой схеме:

№ позиции Наименование
1 Фильтр газа ФГ-50
2 Клапан предохранительный сбросной ПСК-25Н
3 Арматура запорная Ду 15
4 Арматура запорная Ду 20
5 Арматура запорная Ду 25
6 Арматура запорная Ду 50
7 Регулятор давления FE-10 или РДГБ-6
8 Манометр
9 Клапан под манометр
10 Обогреватель типа АОГВ
11 Регулятор давления РДК-50Н
12 Штуцер под мановакуумметр
13 Манометр низкого давления
14 Арматура запорная Ду 32
*Схема ПГБ с конвекторным отоплением будет отличаться от представленной

КАК КУПИТЬ  ПГБ(К)-50Н ПРОИЗВОДСТВА "ЭКС-ФОРМЫ"?





   При заказе пункта газорегуляторного блочного ПГБ необходимо заполнить опросный лист. Все наши пункты газорегуляторные блочные ПГБ имеют соответствующие сертификаты и разрешения, в том числе в системе "ГАЗСЕРТ".

   Разрешение Ростехнадзора № PPC 00-044758 на применение оборудования ООО ПКФ "Экс-Форма" от 18.08.2011

   Сертификат соответствия № РОСС RU.0001.Н13924 от 03.10.2012г.

   Сертификат соответствия в системе добровольной сертификации ГАЗСЕРТ РОСС RU.3719.04ЮАЧ0 Пункты газорегуляторные блочные ПГБ.
пропускная способность рдк-50
