Пункт газорегуляторный блочный ПГБ(К)-50Н-2 предназначен для редуцирования газа высокого давления первой категории (от 0,6 МПа до 1,2 МПа) и среднего давления (от 0,3 МПа до 0,005 МПа) на требуемое и автоматического отключения подачи газа при повышении значений, а также для коммерческого учета расхода газа.

Газорегуляторный пункт блочный ПГБ(К)-50Н-2 сконструирован на базе двух регуляторов РДК-50Н, состоит из основной и резервной линии редуцирования, а также комплекса вспомогательного оборудования. Выпускается с АОГВ или конвекторным обогревом. Пропускная способность 3000 м3/ч, срок службы 50 лет, гарантия 1 год, цена по запросу.
Блочный газорегуляторный пункт ПГБ(К)-50Н-2 на базе двух регуляторов давления газа РДК-50Н (далее ПГБ) предназначен для подачи газа потребителю под низким давлением и расходом не более 2400 м3/ч. Выпускается по ТУ 4859-020-12213528-06.

ПРЕИМУЩЕСТВА ПУНКТОВ ГАЗОРЕГУЛЯТОРНЫХ БЛОЧНЫХ

ПРОИЗВОДСТВО
ЭКСПЛУАТАЦИЯ
Трехслойное утепление корпуса
Корпус ГРПБ имеет трехслойное утепление из негорючих материалов. Дополнительно производится изоляция мостов холода.
Работа с любыми расходами газа
ГРПБ модели Экс-Форма стабильно работают от любых сколь угодно малых до максимальных расходов газа.

Сейсмостойкость 9 баллов
Технология изготовления каркаса ГРПБ позволяет безопасно эксплуатировать изделия в регионах с высокой сейсмической активностью (до 9 баллов включительно).
Стабильность выходного давления
Все модели ГРПБ отличаются высокой стабильностью поддержания выходного давления независимо от изменения расхода газа или входного давления.
Эффективная система пожаротушения
Противопожарная система ГРПБ не только устраняет возгорание внутри блок-бокса, но и предотвращает распространение пламени за его пределы.
Варианты «Северного» исполнения
Для северных районов технологическая обвязка обрабатывается жидкой керамической теплоизоляцией.
Автономные системы телеметрии
Устанавливаемая в ГРПБ телеметрия способна работать в автономном режиме без источника электроэнергии до 5 лет.
Высокая безопасность эксплуатации
Автоматика безопасности перекрывает подачу газа в случае резких скачков давления газа, загазованности или пожара.
Изготовление многоблочных ГРПБ
Выпускаются многоблочные ГРПБ с диаметром труб до 700 мм и расходом газа до 400 000 м3 /ч.
Минимальные эксплуатационные затраты
Срок службы ГРПБ не менее 50 лет, гарантия 3 года, интервал межсервисного обслуживания – 7 лет.

Условия эксплуатации установки должны соответствовать климатическому исполнению У1 ГОСТ-15150 (от -40 С до +45 С).

Установка комплектуется регуляторами РДК-50/20Н с седлом 20мм или РДК-50/30Н с седлом 30 мм.

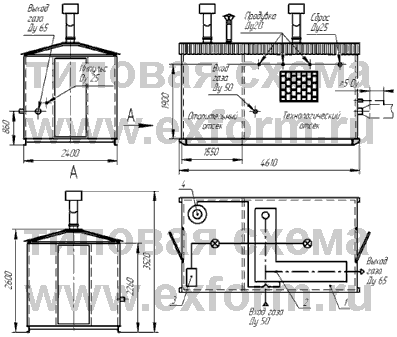

ПГБ состоит из утепленного блок-бокса, внутри которого смонтировано технологическое оборудование. Технологическое газовое оборудование установки состоит из двух линий редуцирования: основной и резервной. Дополнительно в ПГБ установлены контроль загазованности, система пожаротушения, сигнализация.

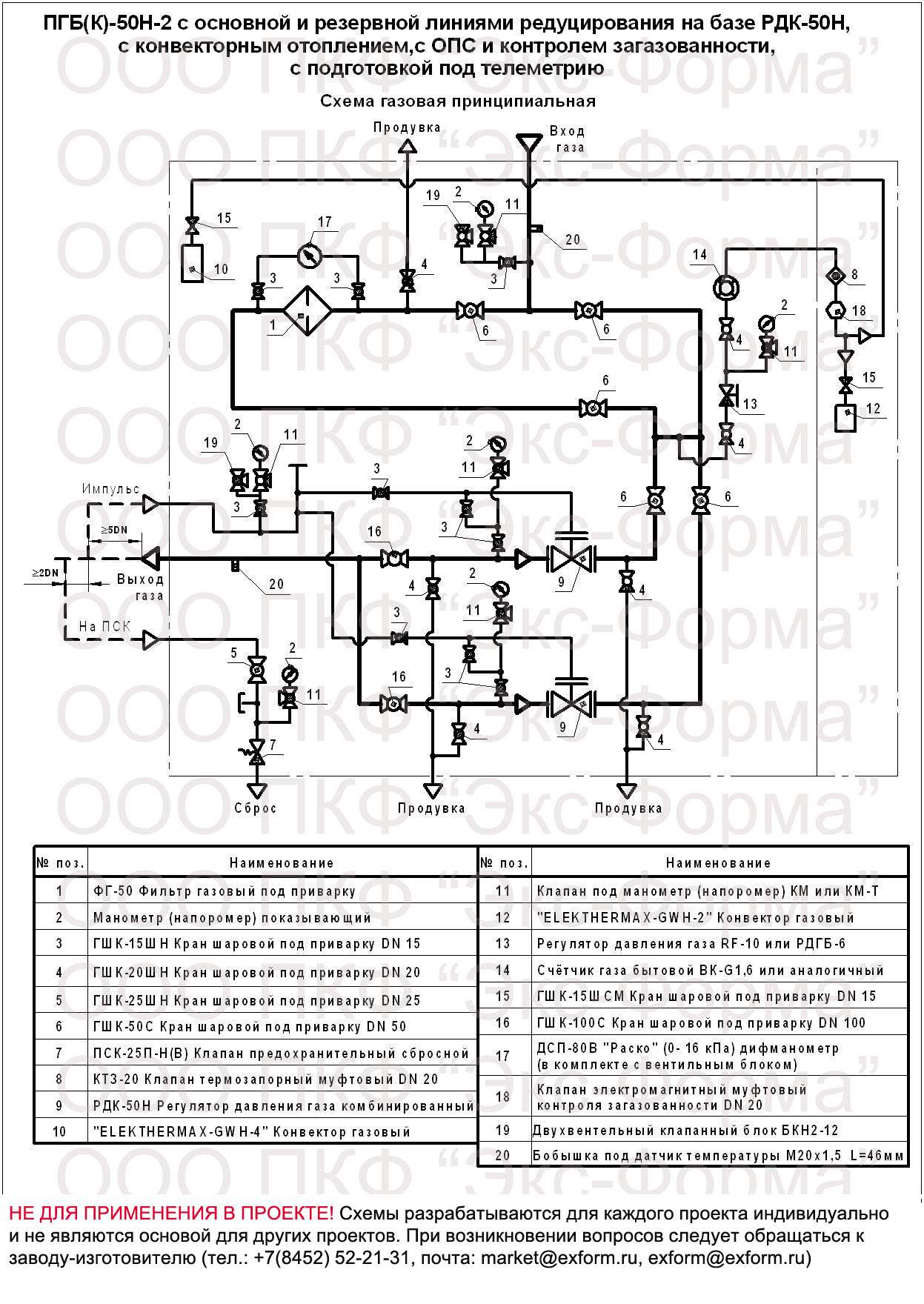

Каждая линия редуцирования состоит из:

1) крана ГШК фланцевого ДУ-50 на входе;

2) фильтра ФГ-50 с датчиком перепада давления и краном для слива конденсата;

3) регулятора давления газа РДК-50Н, предназначенного для снижения давления газа и поддержания его в заданных пределах, а также отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов;

4) крана шарового под приварку ГШК ДУ-100 на выходе;

5) импульсного трубопровода;

6) предохранительного сбросного клапана ПСК-25, служащего для аварийного сброса газа в атмосферу.
