ПГБ(К)-50Н-2-ЭК с узлом учета газа, с регуляторами РДК-50Н


ПГБ(К)-50Н-2-ЭК
ПГБ(К)-50Н-2-ЭК ПГБ(К)-50Н-2-ЭК

Производитель: ООО ПКФ "Экс-Форма"
Модель: ПГБ(К)-50Н-2-ЭК
Наличие: Под заказ, срок изготовления 40 дней
Цена: По запросу

Газорегуляторный пункт блочный ПГБ(К)-50Н-2 сконструирован на базе двух регуляторов РДК-50Н, состоит из узла учета газа, линии очистки газа, основной и резервной линии редуцирования, а также комплекса вспомогательного оборудования. Выпускается с АОГВ или конвекторным обогревом. Пропускная способность регулятора 3000 м³/ч, давление на входе до 1.2 МПа, давление на выходе 2-5 кПа.

заполнить опросный лист
запросить стоимость
задать вопрос

Смотреть в фотогалерее

Наименование параметра или размераПГБ(К)-50Н-2-ЭК
Регулируемая средаприродный газ ГОСТ 5542
Диапазон входных давлений, МПа0,025 - 1,2
Диапазон выходных давлений, МПа0,002 - 0,005
Стабильность поддержания выходного давления, %, не более±10
Диапазон настройки давления клапана-отсекателя, МПа, не уже:
- при повышении выходного давления
- при понижении выходного давления

0,0025 - 0,0075
0,001 - 0,0045
Диапазон настройки предохранительного сбросного клапана ПСК-25, МПа1,15 Рвых
Вид теплоносителяпродукты сгорания природного газа
Тепловая мощность горелки, кВт1,85+0,185-0,09
Расход газа на горелку, м3от 0,16 до 0,25
Время включения горелки, с, не более90
Время отключения горелки при отключении подачи газа, с, не более90
Соединение с газопроводом:
- вход DN, мм
- выход DN, мм

50
100
Габаритные размеры, не более:
- длина
- ширина
- высота

5300
2700
2650
Масса, кг, не более5000

Пропускная способность ПГБ(К)-50Н-2


Рвх., МПа0,050,10,20,30,40,50,60,70,80,91,01,11,2
ПГБ(К)-50/20Н-2-ЭК92132184240292344400452520584652720800
ПГБ(К)-50/30Н-2-ЭК 28040056072099010401200136015601760196021602400
*Пропускная способность дана с учетом запаса в 20% от максимального.

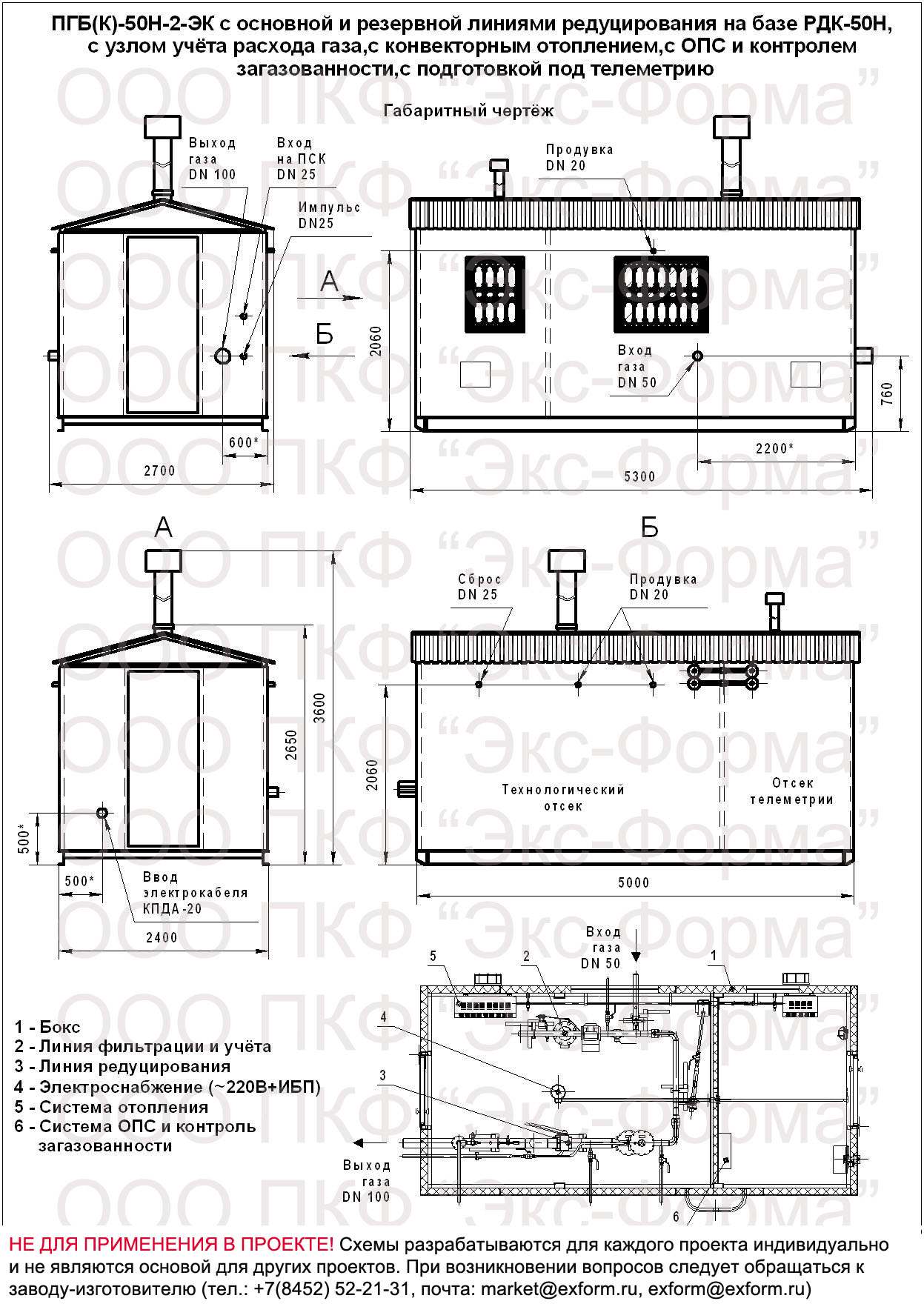

габаритная схема ПГБ(К)-50Н-2-ЭК

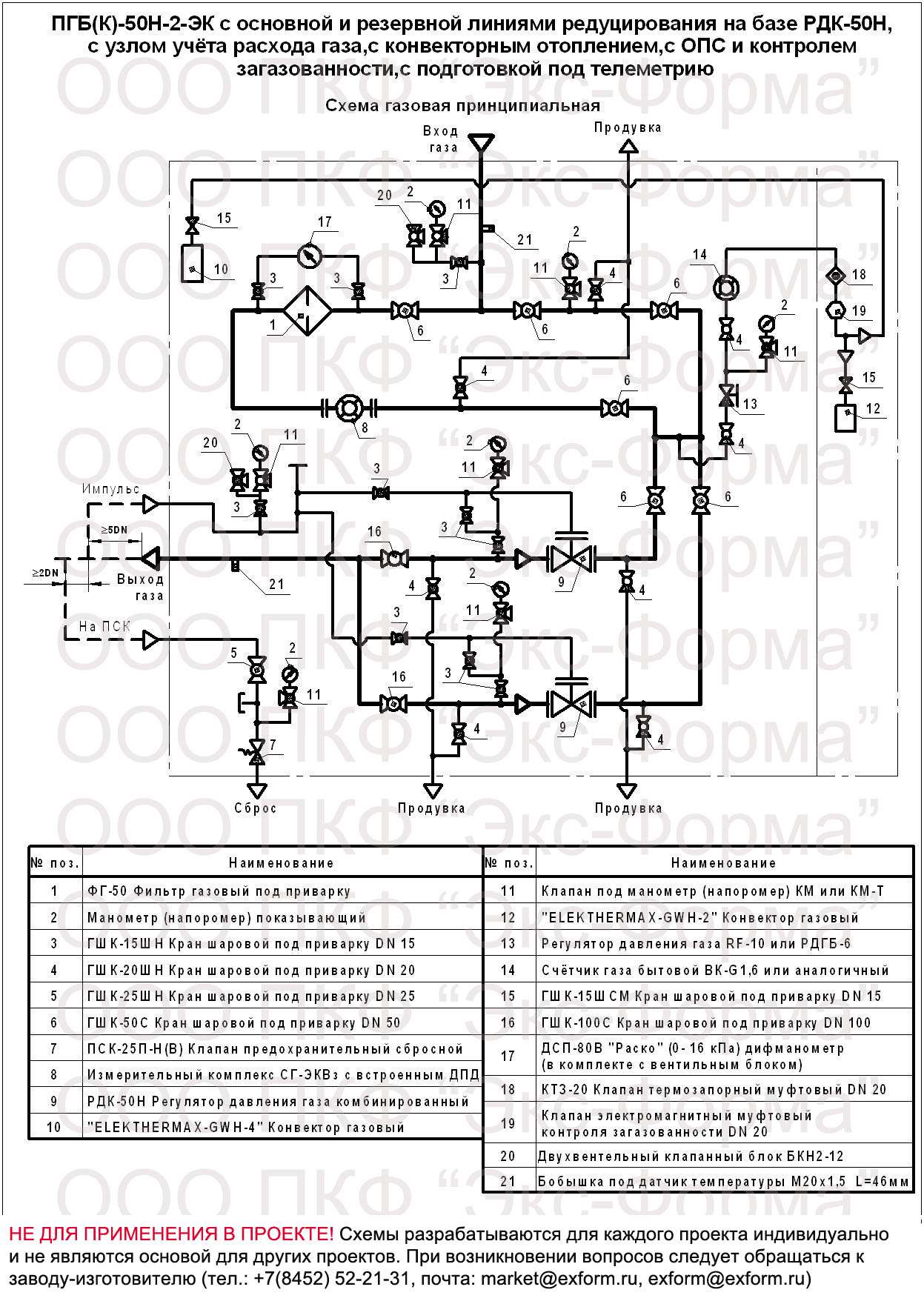

Газовая схема ПГБ(К)-50Н-2-ЭК


Блочный газорегуляторный пункт ПГБ(К)-50Н-2-ЭК на базе двух регуляторов давления газа РДК-50Н (далее ПГБ) предназначен для подачи газа потребителю под низким давлением и расходом не более 2400 м³/ч. Выпускается по ТУ 4859-020-12213528-06.

Условия эксплуатации установки должны соответствовать климатическому исполнению У1 ГОСТ-15150 (от -40 С до +45 С).

Установка комплектуется регуляторами РДК-50/20Н с седлом 20 мм или РДК-50/30Н с седлом 30 мм.

ПГБ состоит из утепленного блок-бокса, внутри которого смонтировано технологическое оборудование. Технологическое газовое оборудование установки состоит из двух линий редуцирования: основной и резервной. Дополнительно в ПГБ установлены контроль загазованности, система пожаротушения, сигнализация.

Каждая линия редуцирования состоит из:

1) крана ГШК фланцевого шарового ДУ-50 на входе;

2) фильтра ФГ-50 со степенью очистки до 25 мкм, с датчиком перепада давления и краном для слива конденсата;

3) регулятора давления газа РДК-50Н, предназначенного для снижения давления газа и поддержания его в заданных пределах, а также отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов;

4) крана шарового под приварку ГШК ДУ-100 на выходе;

5) импульсного трубопровода с кранами шаровыми ДУ-15;

6) предохранительного сбросного клапана ПСК-25Н, служащего для аварийного сброса газа в атмосферу.

Цена, доставка, сроки изготовления



Цена на изделие предоставляется по запросу, на основе заполненного опросного листа. Схемы разрабатываются бесплатно. Мы имеем возможность спроектировать ПГБ любой сложности.

Доставка осуществляется во все регионы любыми видами транспорта.

Средний срок производства изделия в полной заводской готовности - 40 дней.

Мы имеем возможность реализовать крупные объекты в короткий срок.
