ПУНКТ ГАЗОРЕГУЛЯТОРНЫЙ БЛОЧНЫЙ ПГБ(К)-50Н-ЭК С УЗЛОМ УЧЕТА НА БАЗЕ РЕГУЛЯТОРА РДК-50Н

   Пункт газорегуляторный блочный ПГБ(К)-50Н-ЭК с одной линией редуцирования и байпасом на базе регулятора давления газа комбинированного РДК-50Н, с конвекторным отоплением или АОГВ и узлом учета расхода газа предназначен для редуцирования давления газа с высокого или среднего на требуемое и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа, а также для коммерческого учета расхода газа. Климатическое исполнение соответствует У1 ГОСТ 15150 (от -40oС до +40oС).

   Пункт газорегуляторный блочный ПГБ(К)-50Н-ЭК применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

   Мы имеем возможность спроектировать и изготовить ПГБ по вашим индивидуальным требованиям. При заказе пункта газорегуляторного блочного ПГБ необходимо заполнить опросный лист.
опросный лист

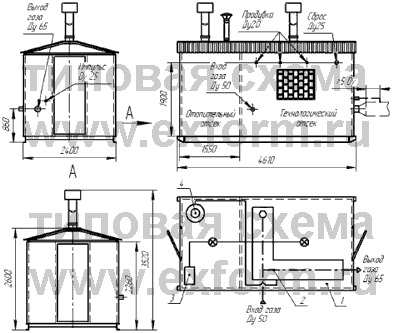

Рис.1. Пункт газорегуляторный блочный ПГБ(К)-50Н-ЭК с узлом учета на базе регулятора РДК-50Н (типовая габаритная схема)

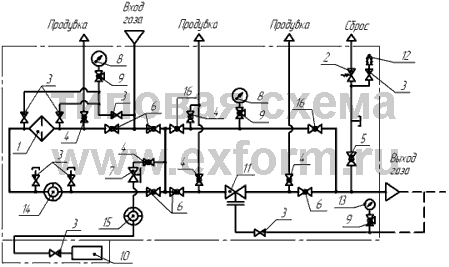

Рис.2. Пункт газорегуляторный блочный ПГБ(К)-50Н-ЭК с узлом учета на базе регулятора РДК-50Н (типовая газовая схема)


Пункт газорегуляторный ПГБ(К)-50Н-ЭК с узлом учета на базе РДК-50Н. Пояснения к газовой схеме:

№ позицииНаименование
1Фильтр газа ФГ-50
2Клапан предохранительный сбросной ПСК-25Н
3Арматура запорная Ду 15
4Арматура запорная Ду 20
5Арматура запорная Ду 25
6Арматура запорная Ду 50
7Регулятор давления FE-10 или РДГБ-6
8Манометр
9Клапан под манометр
10Обогреватель типа АОГВ
11Регулятор давления РДК-50Н
12Штуцер под мановакуумметр
13Манометр низкого давления
14Узел учета расхода газа
15Счетчик газа бытовой
16 Арматура запорная Ду 32
*Схема ПГБ с конвекторным отоплением будет отличаться от представленной

КАК КУПИТЬ  ПГБ(К)-50Н-ЭК ПРОИЗВОДСТВА "ЭКС-ФОРМЫ"?





   При заказе пункта газорегуляторного блочного ПГБ необходимо заполнить опросный лист. Все наши пункты газорегуляторные блочные ПГБ имеют соответствующие сертификаты и разрешения, в том числе в системе "ГАЗСЕРТ".

   Разрешение Ростехнадзора № PPC 00-044758 на применение оборудования ООО ПКФ "Экс-Форма" от 18.08.2011

   Сертификат соответствия № РОСС RU.0001.Н13924 от 03.10.2012г.

   Сертификат соответствия в системе добровольной сертификации ГАЗСЕРТ РОСС RU.3719.04ЮАЧ0 Пункты газорегуляторные блочные ПГБ.
