ПУНКТ ГАЗОРЕГУЛЯТОРНЫЙ БЛОЧНЫЙ ПГБ(К)-50НВ(НН) НА БАЗЕ РЕГУЛЯТОРОВ РДК-50Н И РДП-50Н(В)

   Пункт газорегуляторный блочный ПГБ(К)-50НВ(НН) с двумя основными линиями редуцирования на базе регулятора давления газа комбинированного РДК-50Н и регулятора давления газа прямоточного типа РДП-50Н(В) с байпасами, с конвекторным отоплением или АОГВ предназначен для редуцирования давления газа с высокого или среднего на требуемое и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа. Климатическое исполнение соответствует У1 ГОСТ 15150 (от -40oС до +40oС).

   Пункт газорегуляторный блочный ПГБ(К)-50НВ(НН)применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

   Мы имеем возможность спроектировать и изготовить ПГБ по вашим индивидуальным требованиям.

При заказе пункта газорегуляторного блочного ПГБ необходимо заполнить опросный лист.
опросный лист

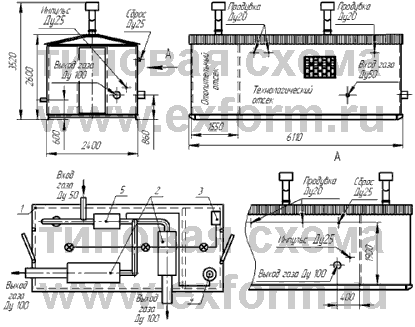

Рис.1. Пункт блочный ПГБ(К)-50НВ(НН) на базе РДК-50Н и РДП-50(Н)В (типовая габаритная схема)

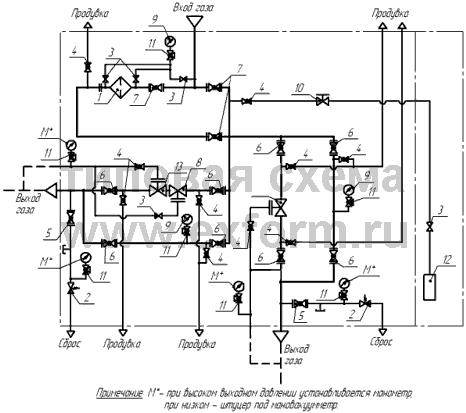

 Рис.2. Пункт блочный ПГБ(К)-50НВ(НН) на базе РДК-50Н и РДП-50(Н)В (типовая газовая схема)



Пункт блочный ПГБ(К)-50НВ(НН) на базе РДК-50Н и РДП-50(Н)В. Пояснения к газовой схеме:
№ позицииНаименование
1Фильтр газа ФГ-100
2Клапан предохранительный сбросной ПСК-25Н(В)
3Арматура запорная Ду 15
4Арматура запорная Ду 20
5Арматура запорная Ду 25
6Арматура запорная Ду 50
7Арматура запорная Ду 100
8Клапан предохранительный запорный ПЗК-50Н(В)
9Манометр
10Регулятор давления FE-10 или РДГБ-6
11Клапан под манометр
12Обогреватель типа АОГВ
13Регулятор давления РДП-50Н(В)
14Регулятор давления РДК-50Н
*Схема ПГБ с конвекторным отоплением будет отличаться от представленной

КАК КУПИТЬ  ПГБ(К)-50НВ(НН) ПРОИЗВОДСТВА "ЭКС-ФОРМЫ"?






   При заказе пункта газорегуляторного блочного ПГБ необходимо заполнить опросный лист. Все наши пункты газорегуляторные блочные ПГБ имеют соответствующие сертификаты и разрешения, в том числе в системе "ГАЗСЕРТ".

   Разрешение Ростехнадзора № PPC 00-044758 на применение оборудования ООО ПКФ "Экс-Форма" от 18.08.2011

   Сертификат соответствия № РОСС RU.0001.Н13924 от 03.10.2012г.

   Сертификат соответствия в системе добровольной сертификации ГАЗСЕРТ РОСС RU.3719.04ЮАЧ0 Пункты газорегуляторные блочные ПГБ.

Пропускная способность регулятора давления газа РДК

пропускная способность рдк-50


Пропускная способность регулятора давления газа РДП
