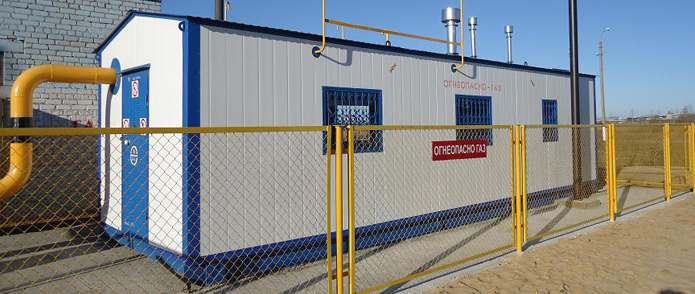

ПГБ-05-2У1 (ГРПБ-05-2У1) производства завода ЭКС-ФОРМА с основной и резервной линиями редуцирования с двумя регуляторами давления газа РДНК-400М — пункт газорегуляторный блочный предназначен для редуцирования высокого или среднего давления на заданное, автоматического поддержания выходного давления на нужном уровне, независимо от изменений расхода и выходного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых значений, а также для коммерческого учета расхода газа и очистки газа от механических примесей.

ПГБ-05-2У1 (ГРПБ-05-2У1) используются в системах газоснабжения жилых зданий, объектов промышленного и сельскохозяйственного назначения.

пгб-05-2у1

В состав пункта ПГБ 05 2У1 (ГРПБ 05 2У1) входят:
- 2 регулятора давления газа РДНК-400М
- 2 фильтра газовых ФГ-50
- шаровые краны ГШК фланцевые и муфтовые
- сбросные клапаны ПСК
- манометры
- обогреватели помещения
- система автоматического пожаротушения
- система освещения

Варианты исполнения: с узлом(счетчиком) или без узла учета расхода газа; С АГУ-5ПШ, АОГВ, с конвекторным или электрическим отоплением; С дополнительной секцией под телеметрию;

Возможность оснащения ПГБ автоматизированными системами дистанционного управления технологическим процессом распределения газа и коммерческого учета потребления газа (АСУ ТП РГ).

Характеристики и схемы ПГБ-05-2У1


Наименование параметра

Значение ПГБ-05-2У1 (ГРПБ-05-2У1)

Тип регулятора давления газа

РДНК-400М

Регулируемая среда

Природный газ ГОСТ 5542-87

Температура окружающего воздуха, оС

-40 С…+45 С

Диапазон настройки давления газа на выходе, Рвых, кПа

2..5

Неравномерность регулирования, %

+/-10

Максимальное входное давление, Рвх, МПа

0,6

Диапазон настройки давления срабатывания клапана предохранительного сбросного, кПа

1,9...5,5

Диапазон настройки давления срабатывания отключ. устройства, кПа



при пониж. Рвых

(0,2…0,5)*Рвых

при повыш. Рвых

(1,2…1,8)*Рвых

Пропускная способность (для газа плотностью ρ=0,72 кг/м3) в зависимости от входного давления, м3/ч, не менее:



0,05МПа

55

0,1МПа

100

0,2МПа

180

0,3МПа

300

0,4МПа

400

0,5МПа

500

0,6 МПа

600

0,7МПа

-

0,8МПа

-

0,9МПа

-

1МПа

-

1,1МПа

-

1,2 МПа

-

Присоединительные размеры:



входного патрубка, мм

Ду50

выходного патрубка, мм

Ду65

импульса, мм

Ду15

Соединение входного и выходного патрубков, импульса

сварное по ГОСТ 16037-80

Срок службы, лет

50

Масса, кг (не более)



с АГУ

1300

с АОГВ

1800





Схема пневматическая функциональная:
пгб-05-2у1

1 — запорная арматура; 2 — фильтр; 3 — входной манометр; 4 — регулятор давления газа; 5 — предохранительный сбросной клапан; 6 — кран трехходовой; 7 — регулятор давления газа (на отопление); 8 — газогорелочное устройство; 9 — запорная арматура; 10, 11, 12 — запорная арматура; 13 — выходной манометр

Габаритный чертеж пункта газорегуляторного блочного ПГБ-05-2У1:
схема пгб-05-2у1

1 — Рвх; 2 — выход клапана предохранительного сбросного; 3 — дымоход; 4 — дефлектор; 5 — легкосбрасываемая конструкция; 6 — молниеотвод; 7 — продувочные патрубки; 8 — вход клапана предохранительного сбросного; 9 — Рвых; 10 — подвод импульса к регулятору

Принцип действия ПГБ-05-2У1


Подача газа к регулятору давления осуществляется по входному трубопроводу через входной кран. Перед поступлением на регулятор давления газ проходит через фильтр, где очищается от механических возможных примесей, а после фильтрации — на газовый счетчик, регистрирующий объемный расход газа. Далее, после редуцирования давления, газ подается потребителю через выходной кран.

Если выходное давление превышает заданные значения, происходит открывание выходного клапана, выпускающего газ в атмосферу. В случае, когда выходное давление не стабилизируется в заданных пределах, срабатывает предохранительно-запорный клапан, перекрывающий подачу газа.

Перепад давления на фильтрующей кассете измеряется посредством монтированного на фильтре манометра. Допустимо падение давления на кассете фильтра не ниже 5 кПа.

При ремонте газорегуляторного пункта ПГБ-05-2У1 газ к потребителю поступает по резервной линии редуцирования, при этом выходное давление контролируется посредством манометра. Для учета расхода газа потребителем используется газовый счетчик (ротационный или турбинный) с электронным корректором.

Перед пуском ПГБ-05-2У1 в работу необходимо предварительно произвести испытания трубопроводов на прочность и герметичность. Для этого предусмотрены продувочные трубопроводы, которые расположены на входном газопроводе после входного крана, после регулятора давления газа, а также на резервной линии редуцирования.

В газорегуляторном пункте ПГБ-05-2У1 имеется возможность настроить предохранительного сбросного клапан и регулятор при нулевом расходе газа (в «тупике»).
