ПГБ-400, ПГБ-400-01 с регуляторами РДНК-400, РДНК-400М

Завод промышленного газового оборудования ЭКС-ФОРМА выпускает газорегуляторные пункты блочные ПГБ-400 и ПГБ-400-01 выполненные на базе регуляторов давления газа РДНК-400 или РДНК-400М с одной или двумя линиями редуцирования и максимальной пропускной способностью 250 и 500 м3/ч соответственно,  с максимальным входным давлением 0.6 МПа.

ПГБ-400 нашего производства широко применяются на промышленных предприятиях России, потребляющих природный газ на собственные нужды.

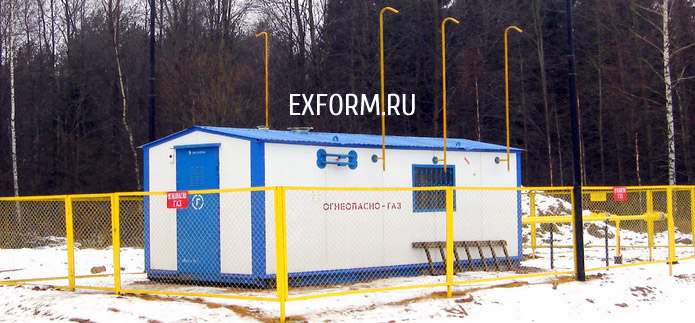

пгб-400-01

Варианты исполнения ПГБ-400 (400-01):

С одной линией редуцирования и байпасом;
С основной и резервной линиями редуцирования;
С двумя линиями редуцирования настроенными на разное выходное давление и байпасами;
С двумя линиями редуцирования настроенными на разное выходное давление и резервными линиями редуцирования;
С узлом или без узла учета расхода газа;
С АОГВ, с конвекторным или электрическим отоплением;
С дополнительной секцией под телеметрию;
Возможность оснащения ПГБ автоматизированными системами дистанционного управления технологическим процессом распределения газа и коммерческого учета потребления газа (АСУ ТП РГ).

Технические характеристики ПГБ-400 и ПГБ-400-01



Наименование параметра или размера

ПГБ-400 на базе РДНК-400

ПГБ-400-01 на базе РДНК-400М

Регулируемая средаприродный газ по ГОСТ 5542
Диапазон входных давлений, МПа0,05-0,6
Диапазон выходных давлений, МПа0,002-0,005
Стабильность поддержания
выходного давления, % не более
±10
Давление срабатывания
запорного клапана, кПа

- при понижении Рвых
- при повышении Рвых



не менее 0,5 Р вых.
1,25 Р вых.
Диапазон настройки
сбросного клапана ПСК, кПа
1,15 Р вых.
Соединение с газопроводом

- вход DN, мм
- выход DN, мм


50
80
Габаритные размеры, мм, не более

- длина
- ширина
- высота


5000
2400
2600
Масса, кг, не более3000


Устройство и принцип работы ПГБ

пгб-400
1 — запорная арматура; 2 — фильтр ФГ; 3 — входной манометр; 4 — регулятор давления газа; 5 — клапан ПСК; 6 — кран трехходовой; 7 — регулятор давления газа (на отопление); 8 — газогорелочное устройство; 9 — запорная арматура; 10, 11, 12, 13 — запорная арматура; 14 — выходной манометр; 15 — манометр.

Газ поступает по входному трубопроводу через входной кран 1, на фильтр 2 к регулятору давления газа 4, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 9 газ поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан ПСК 5, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном газопроводе установлен манометр 3, предназначенный для замера входного давления и определения перепада давления на фильтрующем элементе. Максимально допустимый перепад давления на фильтре — 10 кПа.

В случае ремонта оборудования при закрытых входном и выходном кранах 1 и 9, газ поступает к потребителю по обводному газопроводу, байпасу. Регулирование давления газа производится двумя последовательно установленными кранами. Контроль давления производится по выходному манометру 14.

На входном газопроводе после входного крана 1, после регулятора давления газа 4 и на байпасе предусмотрены продувочные трубопроводы.
