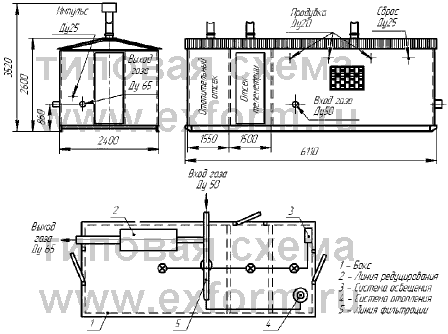

Пункт газорегуляторный блочный ПГБ-50Н(В) на базе регулятора РДП-50 с блоком под телеметрию
Пункт газорегуляторный блочный ПГБ-50(Н)В с одной линией редуцирования на базе регулятора давления газа прямоточного типа РДП-50 и байпасом, с АОГВ и блоком под телеметрию предназначен для редуцирования давления газа с высокого или среднего на требуемое и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа. Климатическое исполнение соответствует У1 ГОСТ 15150 (от -40oС до +40oС).
Пункт газорегуляторный блочный ПГБ-50(Н)В применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.
Мы имеем возможность спроектировать и изготовить ПГБ по вашим индивидуальным требованиям.
При заказе пункта газорегуляторного блочного ПГБ необходимо заполнить опросный лист (ссылка на опросный лист - внизу страницы).

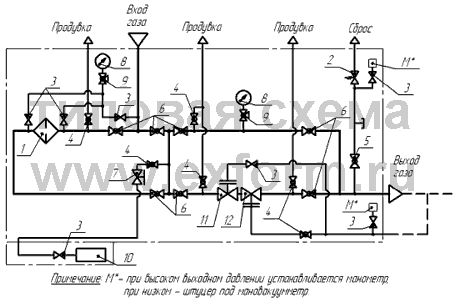

Пояснения к газовой схеме:
| № позиции | Наименование |
|
1 | Фильтр газа ФГ-50 |
|
2 | Клапан предохранительный сбросной ПСК-25Н(В) |
|
3 | Арматура запорная Ду 15 |
|
4 | Арматура запорная Ду 20 |
|
5 | Арматура запорная Ду 25 |
|
6 | Арматура запорная Ду 50 |
|
7 | Регулятор давления FE-10 или РДГБ-6 |
|
8 | Манометр |
|
9 | Клапан под манометр |
|
10 | Обогреватель типа АОГВ |
|
11 | Клапан предохранительный запорный ПЗК-50Н(В) |
|
12 | Регулятор давления РДП-50Н(В) |
Опросный лист на пункт газорегуляторный блочный ПГБ с телеметрией
Разрешение № PPC 00-044758 на применение оборудования ООО ПКФ "Экс-Форма" от 18.08.2011
Сертификат соответствия №РОСС RU.АЮ17.Н10151 от 06.10.2009г.
