Пункт газорегуляторный блочный ПГБ-50Н(В)-2 на базе 2-х регуляторов РДП-50 с блоком под телеметрию
Пункт газорегуляторный блочный ПГБ-50(Н)В-2 с основной и резервной линиями редуцирования на базе РДП-50, с АОГВ и блоком под телеметрию предназначен для редуцирования давления газа с высокого или среднего на требуемое и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа. Климатическое исполнение соответствует У1 ГОСТ 15150 (от -40oС до +40oС). Пункт газорегуляторный блочный ПГБ-50(Н)В-2 применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.
Мы имеем возможность спроектировать и изготовить ПГБ по вашим индивидуальным требованиям, для этого необходимо скачать и заполнить Опросный лист на пункт газорегуляторный блочный ПГБ с телеметрией

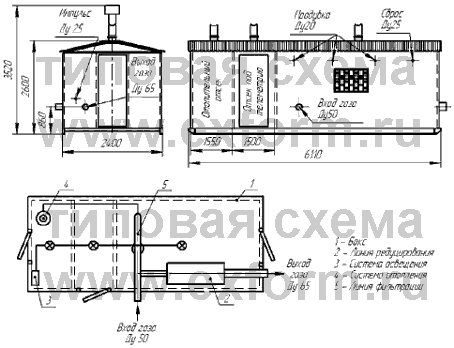

Рис.1. Пункт газорегуляторный блочный ПГБ-50Н(В)-2 на базе РДП-50Н(В) с блоком под телеметрию (типовая габаритная схема)

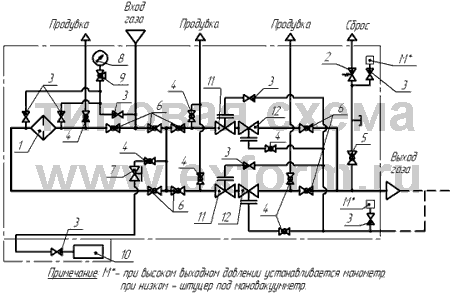

Рис.2. Пункт газорегуляторный блочный ПГБ-50Н(В)-2 на базе РДП-50Н(В) с блоком под телеметрию (типовая газовая схема)
| № позиции | Наименование |
| 1 | Фильтр газа ФГ-50 |
| 2 | Клапан предохранительный сбросной ПСК-25Н(В) |
| 3 | Арматура запорная Ду 15 |
| 4 | Арматура запорная Ду 20 |
| 5 | Арматура запорная Ду 25 |
| 6 | Арматура запорная Ду 50 |
| 7 | Регулятор давления FE-10 или РДГБ-6 |
| 8 | Манометр |
| 9 | Клапан под манометр |
| 10 | Обогреватель типа АОГВ |
| 11 | Клапан предохранительный запорный ПЗК-50Н(В) |
| 12 | Регулятор давления РДП-50Н(В) |
Разрешение № PPC 00-044758 на применение оборудования ООО ПКФ "Экс-Форма" от 18.08.2011
Сертификат соответствия №РОСС RU.АЮ17.Н10151 от 06.10.2009г.
Рекомендуем почитать - ПГБ и пункт газорегуляторный блочный
