Пункт газорегуляторный блочный ПГБ-50Н(В)-2-ЭК с узлом учета на базе РДП-50Н(В) с блоком под телеметрию
Пункт газорегуляторный блочный ПГБ-50(Н)В-2-ЭК с основной и резервной линиями редуцирования на базе регуляторов давления газа прямоточного типа РДП-50, с АОГВ, узлом учета расхода газа и блоком под телеметрию предназначен для редуцирования давления газа с высокого или среднего на требуемое и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа, а также для коммерческого учета расхода газа. Климатическое исполнение соответствует У1 ГОСТ 15150 (от -40oС до +40oС).
Пункт газорегуляторный блочный ПГБ-50(Н)В-2-ЭК применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.
Мы имеем возможность спроектировать и изготовить ПГБ по вашим индивидуальным требованиям. Для этого необходимо скачать и заполнить Опросный лист на пункт газорегуляторный блочный ПГБ с телеметрией.
Рис.1. Пункт газорегуляторный блочный ПГБ-50Н(В)-2-ЭК с узлом учета на базе РДП-50Н(В) с блоком под телеметрию (типовая габаритная схема)

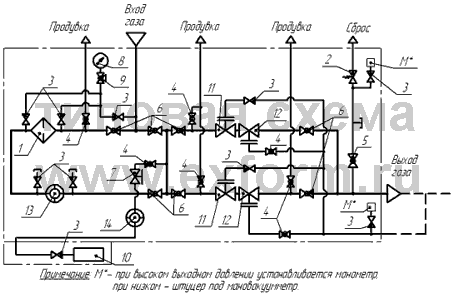

Рис.2. Пункт газорегуляторный блочный ПГБ-50Н(В)-2-ЭК с узлом учета на базе РДП-50Н(В) с блоком под телеметрию (типовая газовая схема)
| № позиции | Наименование |
| 1 | Фильтр газа ФГ-50 |
| 2 | Клапан предохранительный сбросной ПСК-25Н(В) |
| 3 | Арматура запорная Ду 15 |
| 4 | Арматура запорная Ду 20 |
| 5 | Арматура запорная Ду 25 |
| 6 | Арматура запорная Ду 50 |
| 7 | Регулятор давления FE-10 или РДГБ-6 |
| 8 | Манометр |
| 9 | Клапан под манометр |
| 10 | Обогреватель типа АОГВ |
| 11 | Клапан предохранительный запорный ПЗК-50Н(В) |
| 12 | Регулятор давления газа РДП-50Н(В) |
| 13 | Узел учета расхода газа |
| 14 | Счетчик газа бытовой |
Разрешение № PPC 00-044758 на применение оборудования ООО ПКФ "Экс-Форма" от 18.08.2011
Сертификат соответствия №РОСС RU.АЮ17.Н10151 от 06.10.2009г.
