Пункты учета расхода газа ПУРГ

Пункт учета расхода газа ПУРГ

предназначен для учета (в том числе при коммерческих операциях) расхода природного газа по ГОСТ 5542, других неагрессивных газов (кроме кислорода) в единицах приведенного к стандартным условиям объема (количества) при использовании их в системах газоснабжения жилых, коммунально-бытовых зданий, промышленных и сельскохозяйственных объектов.

Узел учета расхода газа изготавливается с измерительными комплексами учета газа на базе ротационных счетчиков RVG и турбинных счетчиков СГ16М-100, СГ16М-200, СГ16М-400 и представляет собой поставляемый в полной заводской готовности узел учета газа, что резко уменьшает объем монтажных и пусконаладочных работ при вводе изделия в эксплуатацию.

Максимальное входное давление - 1,2 МПа. Максимальная пропускная способность при максимальном входном давлении в зависимости от типа счетчика - от 325 до 5200 нм³/ч.

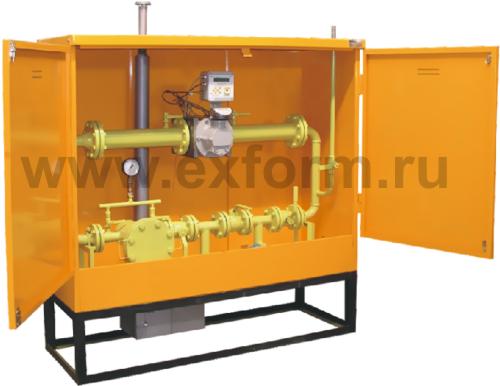

Рис.1. Пункт учета расхода газа ПУРГ

Наименование параметра или размера	Значение параметра или размера
Тепловая мощность горелки, кВт	1,85+0,185-0,09
Расход газа на горелку, м3/час	от 1,6 до 2,25
Время включения горелки, не более	90 с
Время отключения горелки при отключении подачи газа, не более	90 с
Габаритные размеры, не более: - длина, мм - ширина, мм - высота, мм	1800 670 2060
Масса, кг, не более	400

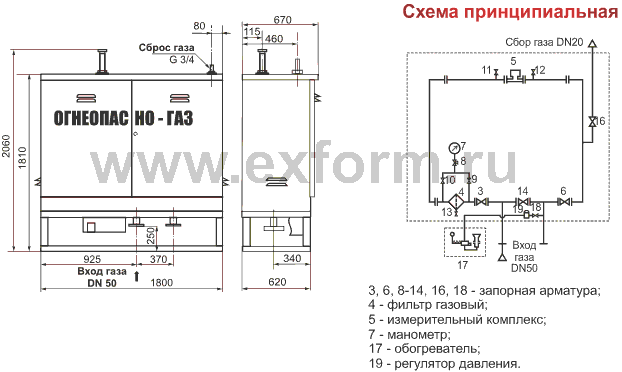

Рис.2. Пункт учета расхода газа - ПУРГ (габаритная и газовая схемы)
