РДП - регулятор давления газа прямоточной конструкции

РДП - регулятор
ООО ПКФ «ЭКС-ФОРМА» является разработчиком и производителем регуляторов давления газа прямоточной конструкции РДП. РДП - регулятор давления газа нового поколения, обладающий рядом неоспоримых преимуществ по сравнению с существующими аналогами.

С начала производства в 2003 г. было изготовлено и поставлено на объекты свыше 100.000 изделий. Регуляторы успешно эксплуатируются в 85 регионах РФ, во всех Федеральных Округах, а также на территории Беларуси, Украины, Молдавии и Казахстана.


РДП - Победитель конкурса "100 лучших товаров России"


Регулятор давления газа РДП предназначен для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа и применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

Преимущества прямоточной конструкции наглядно подтверждают результаты приемочных и эксплуатационных испытаний регулятора РДП, разработанного конструкторским отделом фирмы «Экс-Форма», специализирующейся на производстве промышленного газового оборудования.

Конструкция регулятора защищена патентом РФ №2319193

Остерегайтесь подделок!
Оригинальные регуляторы РДП выпускаются предприятием ЭКС-ФОРМА
по ТУ 3712-011-12213528-2011

Преимущества регулятора РДП:


Производство

Эксплуатация

Корпус из алюминиевого литья

Детали корпуса изготавливается в собственном литейном цеху из литьевых марок алюминия.

Работа с любыми расходами газа

Регулятор стабильно работает от сколь угодно малых до максимальных расходов газа.

Мембранное полотно EFFBE

Французское мембранное полотно фирмы EFFBE обеспечивает высокую эластичность и сохраняет свои первоначальные свойства в температурном режиме от

-52°С до + 60°С.

Стабильность выходного давления

Регулятор РДП поддерживает заданное выходное давление, независимо от изменения входного давления, роста или падения расхода газа.

Фитинги и дроссели Camozzi

Использование итальянских фитингов и дросселей Camozzi значительно упрощает обслуживание и эксплуатацию регулятора.

Высокая пропускная способность

Регуляторы РДП обладают наибольшей пропускной способностью среди отечественных регуляторов

- до 95.000 м³/ч

Смазка Wurt sabesto

В подвижном механизме регулятора применяется смазка wurth sabesto, которая обеспечивает работу регулятора

как при высоких, так и при низких температурах;

Герметичность затворов

Герметичность затвора исполнительного механизма по классу «А» ГОСТ 9544. Протечки газа при закрытом затворе отсутствуют.

Контроль качества

Перед отправкой заказчику каждый регулятор проверяется на работоспособность в условиях, имитирующих реальные режимы эксплуатации.

Возможность использования в «тупике»

Низкий прирост давления газа при нулевом расходе. Не более 5% – для исполнения РДП-В и не более 10% для исполнения РДП-Н.



Применение регуляторов РДП гарантирует:
  Высокий уровень безопасной эксплуатации
  Безотказную работу в любых условиях
  Низкие эксплуатационные затраты
  Минимальный уровень шума и вибрации на высоких расходах газа
  Длительный срок службы - 35 лет
  Отсутствие необходимости какого-либо обслуживания в течение 7 лет


РДП в разрезе

Регулятор РДП выпускается нескольких видов:


С условным проходом DN 50:


   регулятор давления газа РДП-50Н - с низким выходным давлением;
   регулятор давления газа РДП-50В - с высоким выходным давлением.


С условным проходом DN 100:

   регулятор давления газа РДП-100Н - с низким выходным давлением;
   регулятор давления газа РДП-100В - с высоким выходным давлением.

С условным проходом DN 200:

   регулятор давления газа РДП-200Н - с низким выходным давлением;
   регулятор давления газа РДП-200В - с высоким выходным давлением.



Применение регуляторов РДП позволяет добиться значительного улучшения параметров работы сетей газораспределения.




Смотрите также:
Шумоглушитель ГШ для регулятора РДП
РДП с ускорителем


Технические характеристики РДП-50 РДП-100 РДП-200


Наименование параметра или размера

Значения параметров

РДП 50

РДП 50/1

РДП 50/2

РДП 100

РДП 100/1

РДП 100/2

РДП 200

РДП 200/1

РДП 200/2

Регулируемая среда

природный газ ГОСТ 5542

Номинальный диаметр, DN

50

100

200

Диапазон входных давлений, МПа

- исполнение Н

0,05 – 1,2

- исполнение В

0,1 – 1,2

Диапазон выходных давлений, МПа

- исполнение Н

0,0015 – 0,06

- исполнение В

0,06 – 0,6

Пропускная способность , ст.м3

7138

5710

4283

28555

22844

17133

95183

76146

57110

Коэффициент Кv

30

24

18

120

96

72

400

320

240

Стабильность поддержания выходного давления, %

±10

Соединение с газопроводом

Фланцевое  исполнение В по ГОСТ 33259

Строительная  длина, мм

230±1,5

350±2,0

420±2,5

Строительная длина с катушкой, мм

-

500±2,5

600±3,0

Габаритные размеры, мм, не более

длина

240

350

420

ширина

440

520

625

высота

520

600

780

ширина с ускорителем

540

630

660

Масса, кг, не более

- с катушкой

-

65

120

- без катушки

20

42

88



Пропускная способность регуляторов РДП


Расчёт пропускной способности регуляторов при: Плотности газа = 0,73кг/м3; Температуре газа = 20С

РДП 50Н/В. Пропускная способность м3

Рвых. МПа

Рвход. МПа

 0,050,060,10,20,30,40,50,60,70,80,911,11,2
0,0015-0,005 758838110016502201275032983847439549445493604165907138
0,006 835110016502201275032983847439549445493604165907138
0,007 831110016502201275032983847439549445493604165907138
0,008 827110016502201275032983847439549445493604165907138
0,009 822110016502201275032983847439549445493604165907138
0,01 818110016502201275032983847439549445493604165907138
0,02
108016502201275032983847439549445493604165907138
0,03  105116502201275032983847439549445493604165907138
0,04  101016502201275032983847439549445493604165907138
0,05  95416502201275032983847439549445493604165907138
0,06
16502201275032983847439549445493604165907138
0,07   16372201275032983847439549445493604165907138
0,08   12942201275032983847439549445493604165907138
0,09   11592201275032983847439549445493604165907138
0,1   15562201275032983847439549445493604165907138
0,2
1904269332983847439549445493604165907138
0,3
219731083806439549445493604165907138
0,4
24563474425449135493604165907138
0,5
2690380446595380601565907138
0,6
290541095032581164967117



РДП 100Н/В. Пропускная способность м3

Р вход. МПа

Рвых. МПа 0,050,060,10,20,30,40,50,60,70,80,911,11,2
0,0015-0,005 30353355441066118806110001319415389175831977721972241162636028555
0,006 3340440766118806110001319415389175831977721972241162636028555
0,007 3325440466118806110001319415389175831977721972241162636028555
0,008 3308440166118806110001319415389175831977721972241162636028555
0,009 3291439766118806110001319415389175831977721972241162636028555
0,01 3274439266118806110001319415389175831977721972241162636028555
0,02
432366118806110001319415389175831977721972241162636028555
0,03  420766118806110001319415389175831977721972241162636028555
0,04  404166118806110001319415389175831977721972241162636028555
0,05  381766118806110001319415389175831977721972241162636028555
0,06
65958806110001319415389175831977721972241162636028555
0,07   65498806110001319415389175831977721972241162636028555
0,08   64738806110001319415389175831977721972241162636028555
0,09   63668806110001319415389175831977721972241162636028555
0,1   62268806110001319415389175831977721972241162636028555
0,2
7618107731319415389175831977721972241162636028555
0,3
87911243315227175831977721972241162636028555
0,4
982613896170191965221972241162636028555
0,5
10761152191863921523240632636028555
0,6
116221643620130232442598728468



РДП 200Н/В. Пропускная способность м3

Р вход. МПа

Рвых. МПа 0,050,060,10,20,30,40,50,60,70,80,911,11,2
0,0015-0,005 1011811186147022203929354366684398251297586116592573240805548786995183
0,006 11136146932203929354366684398251297586116592573240805548786995183
0,007 11084146822203929354366684398251297586116592573240805548786995183
0,008 11029146702203929354366684398251297586116592573240805548786995183
0,009 10972146572203929354366684398251297586116592573240805548786995183
0,01 10913146422203929354366684398251297586116592573240805548786995183
0,02
144112203929354366684398251297586116592573240805548786995183
0,03  140252203929354366684398251297586116592573240805548786995183
0,04  134702203929354366684398251297586116592573240805548786995183
0,05  127242203929354366684398251297586116592573240805548786995183
0,06
2198429354366684398251297586116592573240805548786995183
0,07   2183729354366684398251297586116592573240805548786995183
0,08   2157829354366684398251297586116592573240805548786995183
0,09   2122129354366684398251297586116592573240805548786995183
0,1   2075629353366684398251297586116592573240805548786995183
0,2
25393359114398251297586116592573240805548786995183
0,3
293054144450759586116592573240805548786995183
0,4
3275446321567316550873240805548786995183
0,5
35872507316213271744802138786995183
0,6
387405478767100774818662694894



C 2019 г. налажен выпуск регуляторов РДП модификации "/1" и "/2"




C целью более точного соответствия проектным решениям, расширена линейка выпускаемых регуляторов РДП по диапазону пропускной способности. Налажен серийный выпуск регуляторов РДП в исполнениях «/1» и «/2» по максимальной пропускной способности, в зависимости от хода гильзы (подвижного седла).

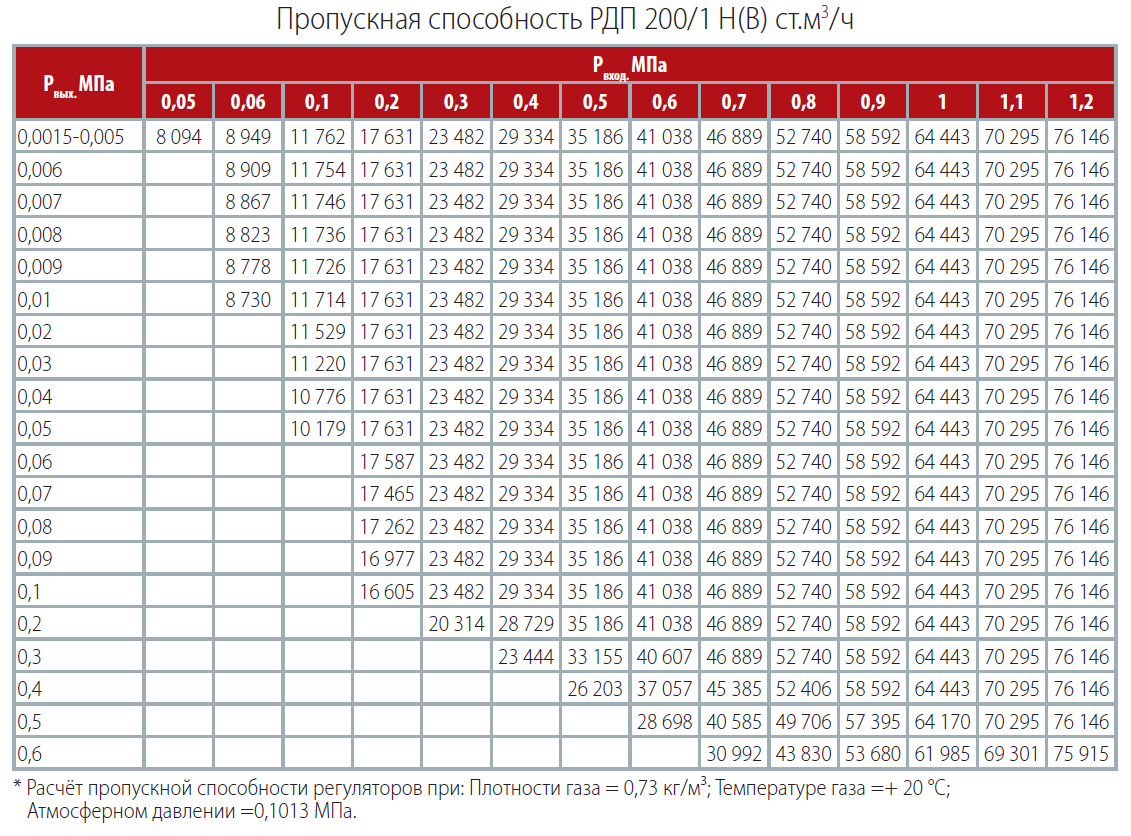

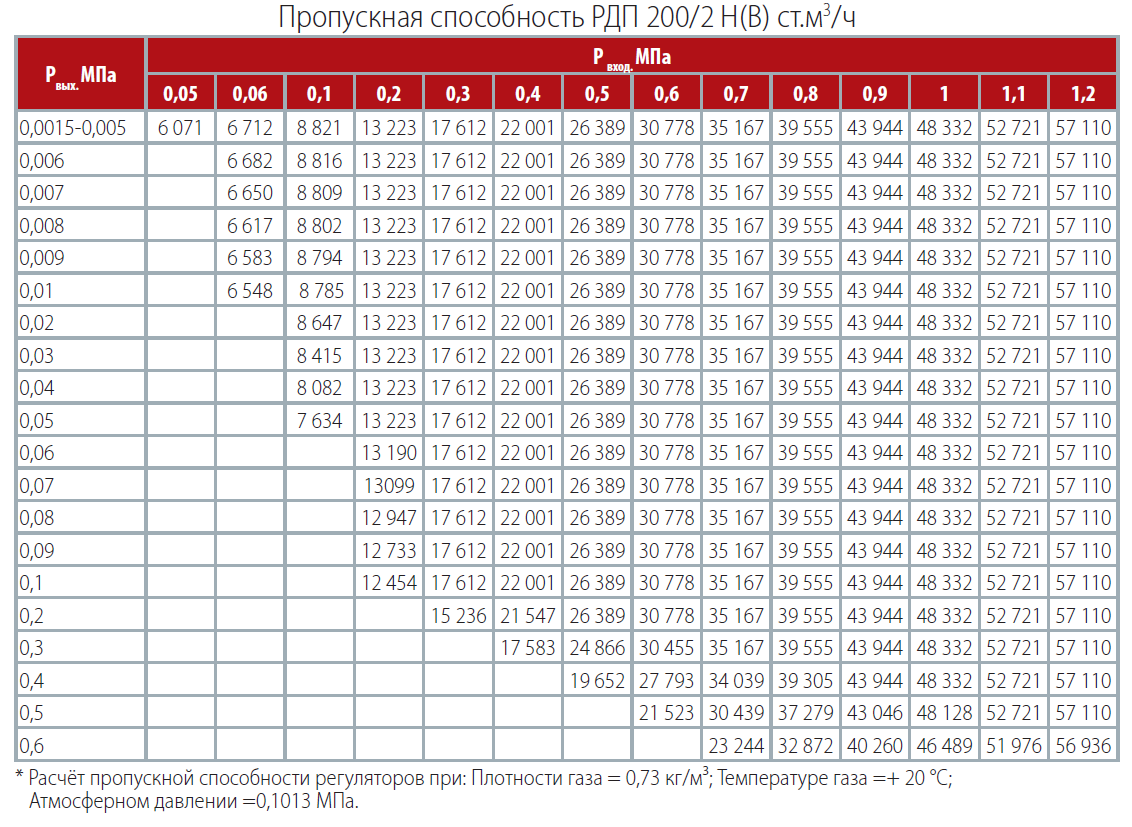

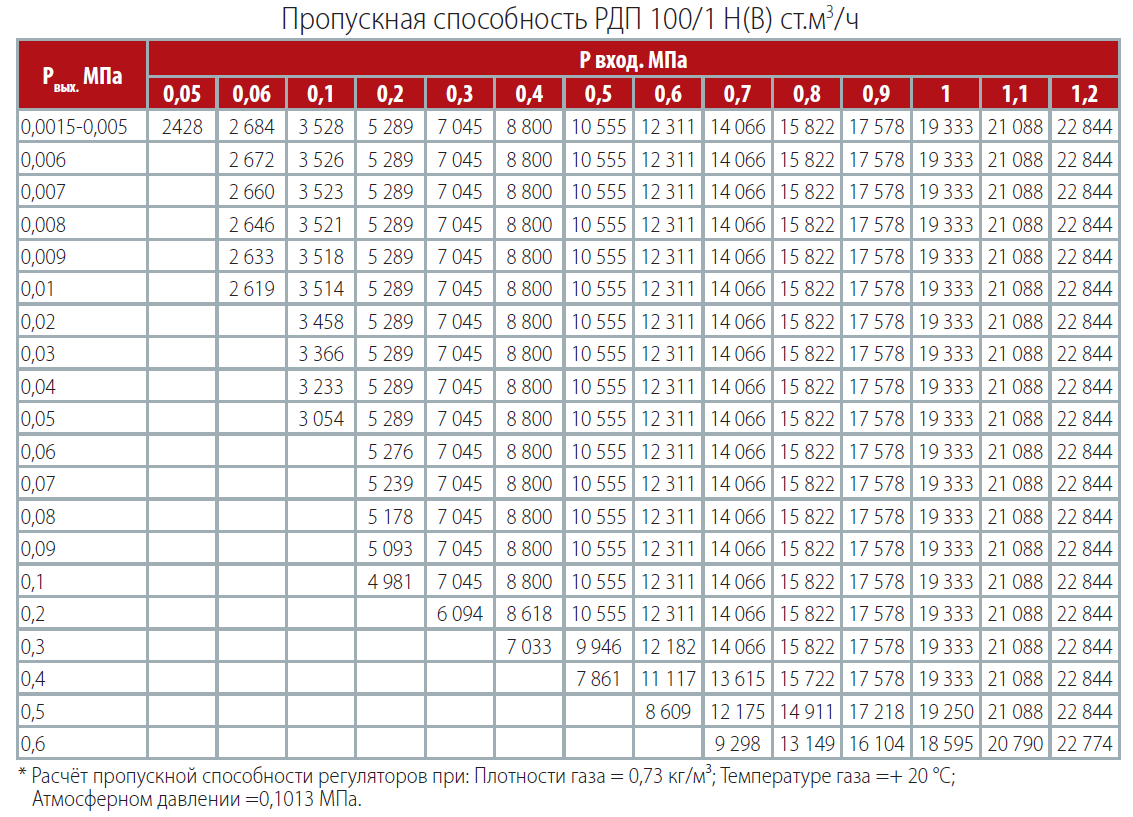

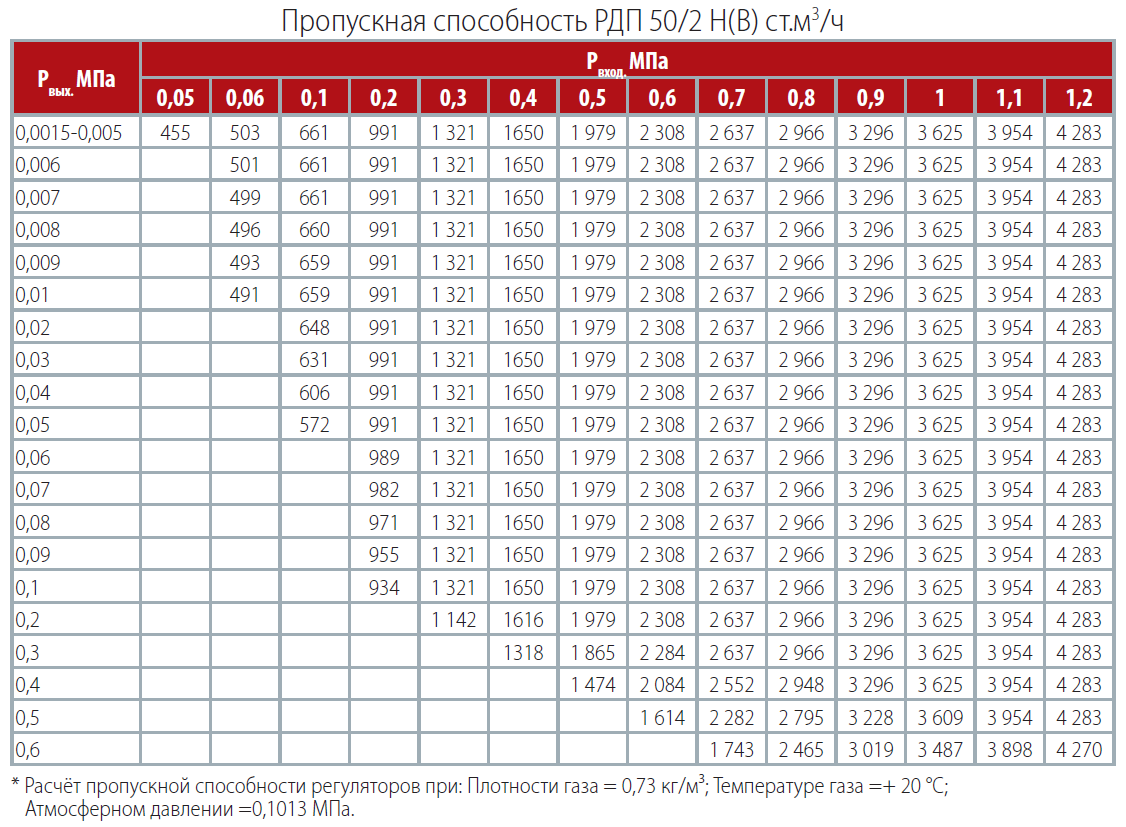

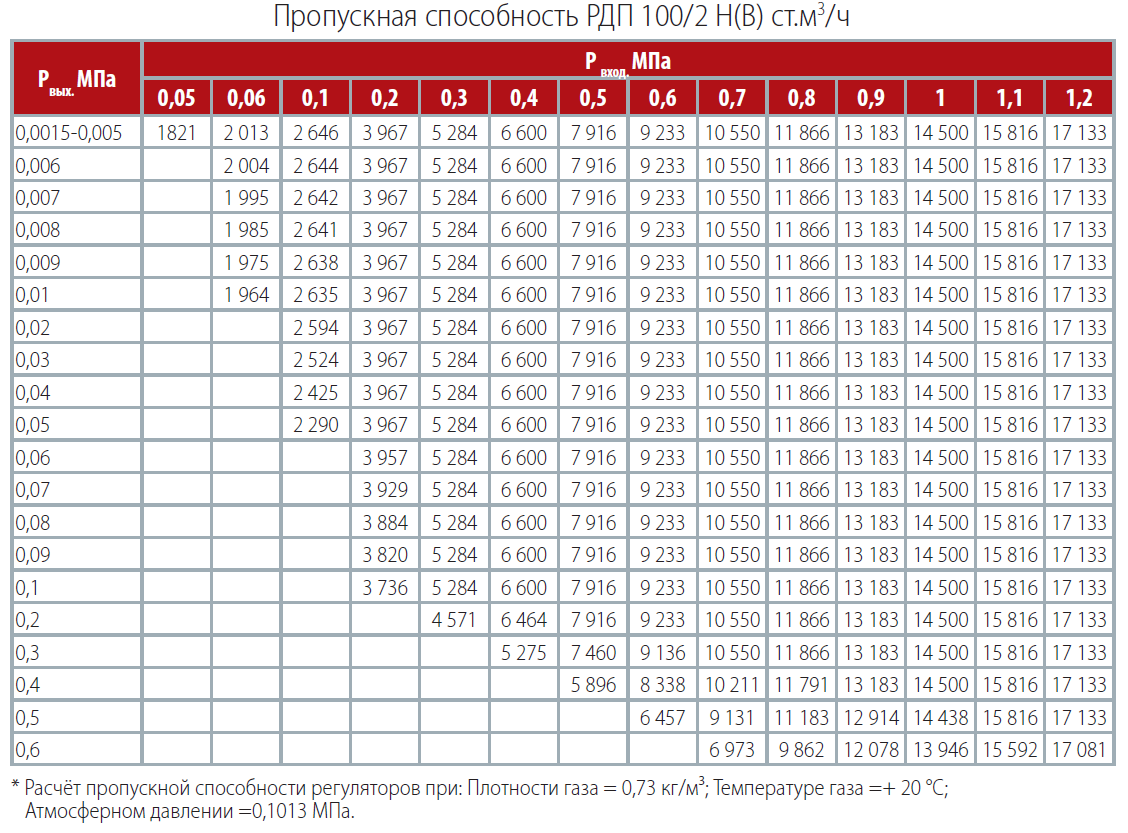

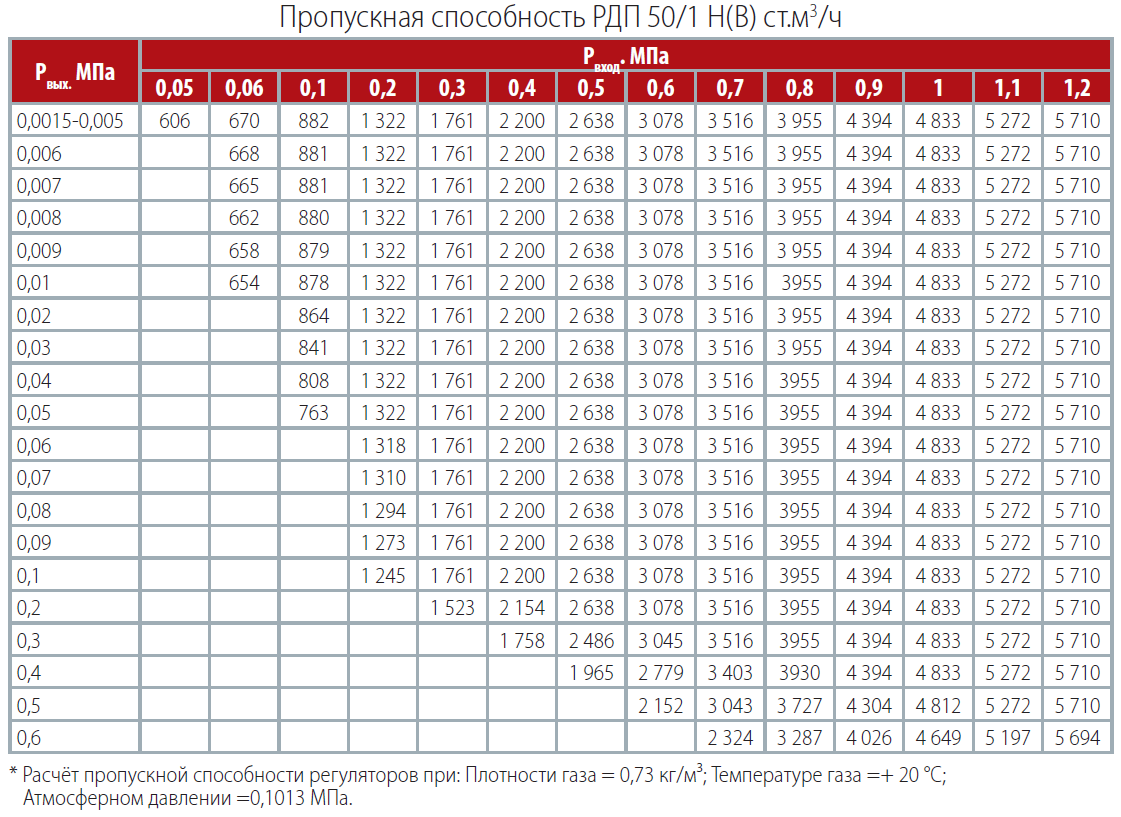

↓ Пропускная способность модификаций РДП "/1" и РДП "/2"



Регуляторы РДП выпускаются в двух исполнениях по давлению - с низким или высоким выходным давлением, в трех исполнениях по условному проходу – DN50, DN100, DN200 и в двух исполнениях по расположению пилота – правое или левое.

Правым исполнением Регулятора считается такое исполнение при котором пилот (регулирующий орган) расположен справа, если смотреть на входной фланец Регулятора по ходу газа. Расположение пилота слева считается левым исполнением Регулятора.

Регуляторы всех исполнений могут быть оснащены встроенным глушителем шума или комплектоваться внешним глушителем шума.

Пример записи обозначения при заказе:

Регулятор давления газа DN 50 с низким выходным давлением, правое исполнение «Регулятор давления газа РДП 50НП ТУ 3712-011-12213528-2011».

Регулятор давления газа DN 100 с высоким выходным давлением, левое исполнение «Регулятор давления газа РДП 100 ВЛ ТУ 3712-011-12213528-2011».

Регулятор давления газа DN 200 с высоким выходным давлением, правое исполнение, с встроенным глушителем шума «Регулятор давления газа РДП 200 ВПГ ТУ 3712-011-12213528-2011».




Применение регуляторов РДП модели «ЭКС-ФОРМА»
позволяет заказчику достичь значительной экономической выгоды.



Снижение затрат на обслуживание, сервис, ремонт
Надежность и бесперебойность работы регулятора, а также отсутствие необходимости в проведении какого-либо обслуживания в течение 7 лет позволяет значительно снизить затраты на эксплуатацию приборов.
Снижение расходов на технологические потери газа
Стабильное выходное давление сводит к минимуму сброс газа через ПСК. Все соединения в регуляторе абсолютно герметичны и не допускают каких-либо потерь газа.
  Увеличение потребления газа без дополнительных затрат
Высокая пропускная способность регулятора и отсутствие требований по минимальному расходу позволяет в будущем значительно нарастить потребление газа без дополнительных затрат.
Снижение затрат на поставарийные пуски
Применение блоков редуцирования на базе РДП для бесперебойной подачи газа позволяет избежать значительных финансовых и временных затрат, связанных с поставарийными пусками газа.

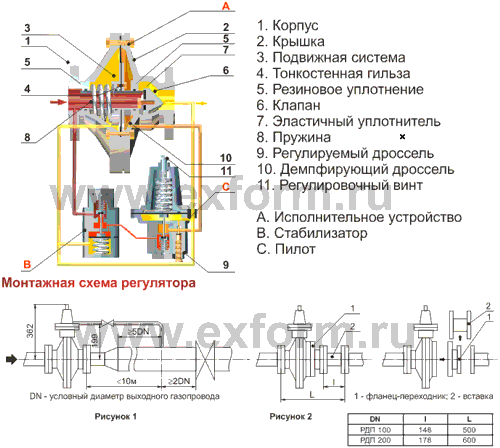

Устройство регулятора РДП

устройство регулятора рдп

Регулятор состоит из следующих основных узлов: Исполнительного механизма А, Стабилизатора Б, Пилота (Регулятора управления) В и соединительных трубопроводов Г. У Регулятора с высоким выходным давлением стабилизатор отсутствует.

В регуляторах РДП 100 и РДП 200 Крышка исполнительного механизма имеет разъемную конструкцию и состоит из Крышки 1 и Фланца-переходника 2, соединяющихся между собой шпильками. По желанию заказчика Регулятор может оснащаться встроенным Шумоглушителем 3.

Между Корпусом 4 и Крышкой 1 исполнительного механизма закреплена Подвижная система 5 мембранного типа с тонкостенной Гильзой 6. Гильза имеет возможность совершения возвратно-поступательного движения в Направляющих 7 в которых установлены уплотнительные Кольца 8.

В Крышке 1 неподвижно закреплен Клапан 9 с эластичным уплотнением. Поджим Гильзы 6 к Клапану 9 осуществляется Пружиной 10.

Стабилизатор Б является пружинным регулятором прямого действия и предназначен для поддержания постоянного перепада давления на входе Пилота В, что позволяет свести к минимуму зависимость работы Регулятора от изменений входного давления. Стабилизатор настроен на постоянное выходное давление.

Пилот В по своей конструкции аналогичен стабилизатору, однако имеет устройство регулировки выходного давления. Пилот является пневматическим задатчиком выходного давления Регулятора. В корпус Пилота встроен регулируемый Дроссель 11 сбросной линии. Пилоты Регуляторов РДП-Н и РДП-В отличаются между собой различными значениями активной площади Мембраны 12 и усилиями развиваемыми Пружиной 13 задающей выходное давление.

Подмембранная камера Стабилизатора через импульсную линию соединяется с газапроводом за Регулятором, а надмембранная – с входом Пилота. С выхода Пилота давление через регулируемый Дроссель 14 подаётся в правую полость мембранной камеры Исполнительного механизма А. Левая полость мембранной камеры Исполнительного механизма и подмембранная камера Пилота соединены с газопроводом за Регулятором. Сброс давления из правой полости мембранной камеры Исполнительного механизма осуществляется через регулируемый дроссель, что позволяет добиться ровной, без колебаний работы Регулятора.


Надежность работы устройства достигается за счет ряда технологических решений, защищенных патентом №2319193:



Стабилизатор выполнен со скрытым внутри перегородки корпуса обходным каналом;
    Значительно упрощена геометрия камер пилота;
  Пилот выполнен с каналом, в котором сцентрирован клапан пилота;
В корпусе пилота расположен регулируемый дроссель;
Дроссель связан с камерами пилота при помощи каналов;
Ось дросселя параллельна оси пилота.

    В комплект поставки регуляторов РДП-100 и РДП-200 входит катушка-вставка, позволяющая осуществлять демонтаж рабочего клапана регулятора без снятия прибора "с нитки", а также обеспечивать переход с Dn 200 на большие диаметры, до Dn 500.

Габариты РДП-100 и РДП-200 с катушкой



габариты катушки рдп




Принцип работы регулятора РДП

давление газа в рдп

Работа Регулятора осуществляется за счет энергии проходящей рабочей среды.

Входное давление поступает в Исполнительный механизм и на вход Стабилизатора. Выходное давление Стабилизатора подается на вход Пилота. У Регулятора РДП-В входное давление подается непосредственно на вход Пилота. При полностью свободной Пружине 13 пилота, Клапан 15 пилота находится в закрытом состоянии. Регулятор выключен.

Настройка Регулятора на заданное давление осуществляется вращением регулировочного Винта 16 пилота. Пилот открывается, управляющее давление поступает в правую полость мембранной камеры Исполнительного механизма.

При работе Регулятора давление перед Дросселем 14 сбросной линии, а, следовательно, и в правой полости мембранной камеры Исполнительного механизма всегда выше давления за Регулятором.

Разница давлений на мембране Исполнительного механизма создает аксиальное усилие. Затвор Регулятора открывается (Гильза 6 отходит от Клапана 9). В установившемся режиме движущиеся элементы Регулятора находятся в равновесном состоянии. Любое изменение входного давления или расхода газа вызывает изменение выходного давления и, следовательно, давления в левой полости мембранной камеры Исполнительного механизма, что приводит к перемещению Подвижной системы 5 в новое равновесное состояние, при котором выходное давление возвращается к заданной величине.

При нулевом расходе газа затворы Пилота и Исполнительного механизма герметично закрываются за счет повышения выходного давления. В случае прекращения подачи газа на вход Регулятора Гильза 6 под воздействием Пружины 10 поджимается к Клапану 9. Регулятор закрыт.

Настройка и пуск в работу регулятора РДП



Регулятор РДП прост в настройке, пуске в работу и обслуживании.


Для пуска в работу регулятора необходимо:

 1. Смонтировать регулятор на трубопроводе;
 2. Подключить импульсные трубки;
 3. Плавно приоткрыть запорную арматуру на выходе;
 4. Плавно приоткрыть запорную арматуру на входе;
 5. Вращением регулировочного винта на регуляторе установить требуемое выходное давление (по манометру);
 6. Открыть запорную арматуру на полный проход;
 7. При возникновении колебаний устранить их с помощью регулировки дросселей.

настройка рдп







Патент на конструкцию регулятора РДП



Цена РДП, сроки изготовления, условия доставки


Цена на регулятор предоставляется по официальному запросу в нашу компанию.

Сроки изготовления составляют не более 30 дней. Имеются также складские запасы регуляторов.

Доставка осуществляется любыми видами транспорта, либо самовывозом.



Заявка на подбор оборудования или расчет стоимости





Ваше имя
Контактный телефон*
Название организации*
Ваш e-mail*
Ваш город*
Ваша заявка или вопрос*













Оставить заявку
Оставьте заявку, наши менеджеры обработают ее и свяжутся с Вами в ближайшее время!
