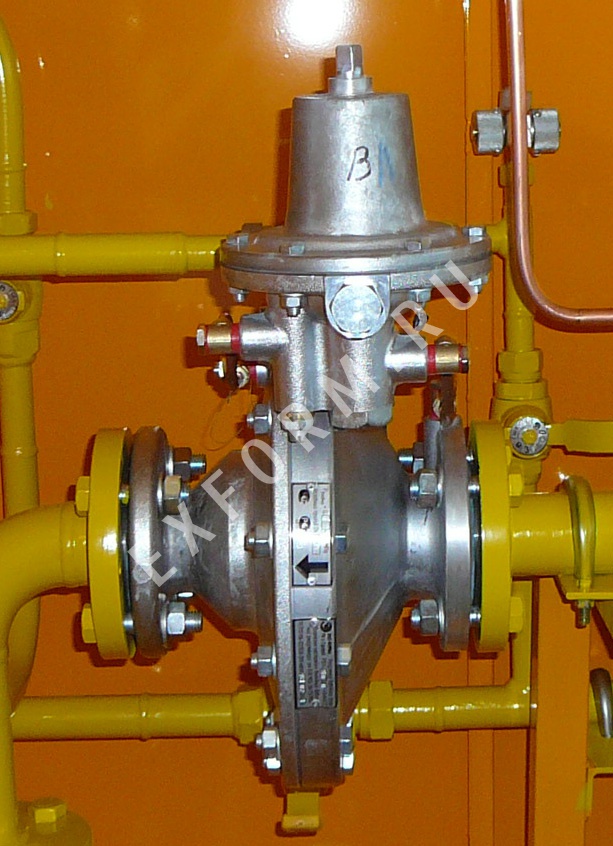

Регуляторы давления газа прямоточной конструкции РДП-50Н и РДП-50В предназначены для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа.
Преимущества прямоточной конструкции наглядно подтверждают результаты приемочных и эксплуатационных испытаний регулятора РДП, разработанного конструкторским отделом фирмы «Экс-Форма», специализирующейся на производстве промышленного газового оборудования.

ПРЕИМУЩЕСТВА РЕГУЛЯТОРОВ РДП

ПРОИЗВОДСТВО

ЭКСПЛУАТАЦИЯ

Корпус из алюминиевого сплава
Детали корпуса изготавливаются в собственном литейном цеху из литьевых марок алюминия.

Работа с любыми расходами газа
Регулятор работает от сколь угодно малых до максимальных расходов газа.

Мембранное полотно EFFBE
Французское мембранное полотно фирмы EFFBE обеспечивает высокую эластичность и сохраняет свои первоначальные свойства в температурном режиме от –40 °С до +60 °С.

Стабильность выходного давления
Регулятор РДП поддерживает заданное выходное давление независимо от изменения входного давления или резких колебаний расхода газа, а также в экстримальных температурных условиях.

Фитинги и дроссели Camozzi
Использование итальянских фитингов и дросселей Camozzi значительно упрощает обслуживание и эксплуатацию регулятора.

Высокая пропускная способность
Регуляторы РДП обладают наибольшей пропускной способностью среди отечественных регуляторов до 1,2 МПа.

Высококачественная смазка
В подвижном механизме регулятора применяется смазка, которая обеспечивает работу регулятора как при высоких, так и при низких температурах.

Герметичность затворов
Герметичность затвора исполнительного механизма по классу «А» ГОСТ 9544. Протечки газа при закрытом затворе отсутствуют.

Контроль качества
Перед отправкой заказчику каждый регулятор проверяется на работоспособность в условиях, имитирующих реальные режимы эксплуатации.
Возможность использования в тупиковых сетях
Низкий прирост давления газа при нулевом расходе.

ПРИМЕНЕНИЕ РЕГУЛЯТОРОВ МОДЕЛИ «ЭКС-ФОРМА» ПОЗВОЛЯЕТ ДОСТИЧЬ ЗНАЧИТЕЛЬНОЙ ЭКОНОМИЧЕСКОЙ ВЫГОДЫ.

gal1 Снижение затрат на обслуживание, сервис, ремонт
Надежность и бесперебойность работы регулятора, а также отсутствие необходимости в проведении какого-либо обслуживания в течение 7 лет позволяет значительно снизить затраты на эксплуатацию приборов.
gas2 Снижение расходов на технологические потери газа
Стабильное выходное давление сводит к минимуму сброс газа через ПСК. Все соединения в регуляторе абсолютно герметичны и не допускают каких-либо потерь газа.
ga3  Увеличение потребления газа без дополнительных затрат
Высокая пропускная способность регулятора и отсутствие требований по минимальному расходу позволяет в будущем значительно нарастить потребление газа без дополнительных затрат.
gal4 Снижение затрат на поставарийные пуски

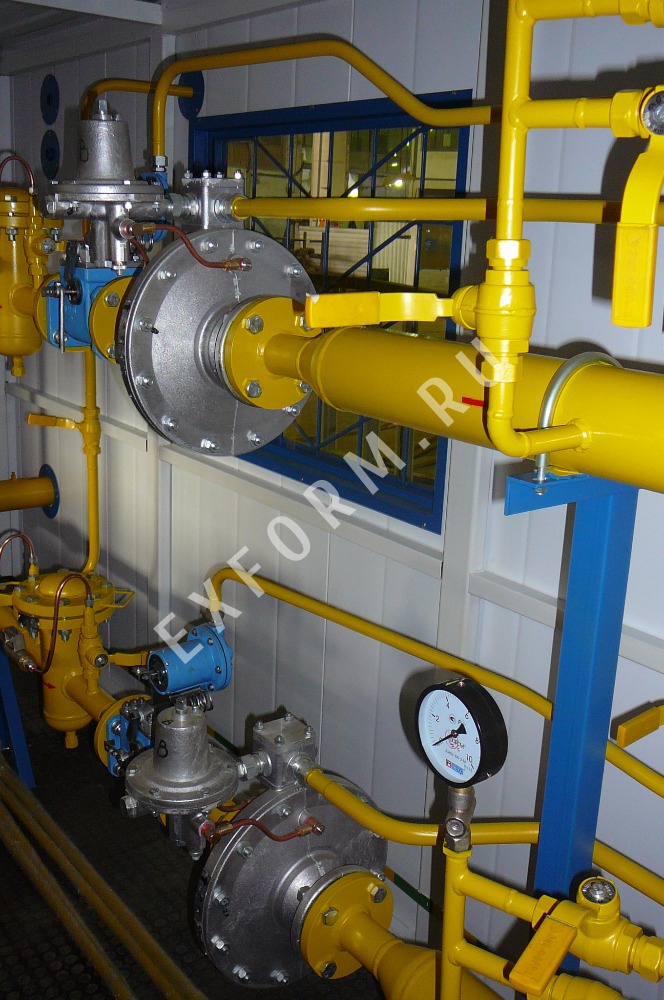

Применение блоков редуцирования на базе РДП для бесперебойной подачи газа позволяет избежать значительных финансовых и временных затрат, связанных с поставарийными пусками газа.

Надежность работы устройства достигается за счет ряда технологических решений, защищенных патентом №2319193:
  • Стабилизатор выполнен со скрытым внутри перегородки корпуса обходным каналом;
  • Значительно упрощена геометрия камер пилота;
  • Пилот выполнен с каналом, в котором сцентрирован клапан пилота;
  • В корпусе пилота расположен регулируемый дроссель;
  • Дроссель связан с камерами пилота при помощи каналов;
  • Ось дросселя параллельна оси пилота.
Регуляторы РДП выпускаются в двух исполнениях по давлению - с низким или высоким выходным давлением, в трех исполнениях по условному проходу – DN50, DN100, DN200 и в двух исполнениях по расположению пилота – правое или левое.

Правым исполнением Регулятора считается такое исполнение при котором пилот (регулирующий орган) расположен справа, если смотреть на входной фланец Регулятора по ходу газа. Расположение пилота слева считается левым исполнением Регулятора.

Регуляторы всех исполнений могут быть оснащены встроенным глушителем шума или комплектоваться внешним глушителем шума.

В комплект поставки регуляторов РДП-100 и РДП-200 входит катушка-вставка, позволяющая осуществлять демонтаж рабочего клапана регулятора без снятия прибора "с нитки", а также обеспечивать переход с Dn 200 на большие диаметры, до Dn 500.

Пример записи обозначения при заказе:
  • Регулятор давления газа DN 50 с низким выходным давлением, правое исполнение «Регулятор давления газа РДП 50НП ТУ 3712-011-12213528-2011».
  • Регулятор давления газа DN 100 с высоким выходным давлением, левое исполнение «Регулятор давления газа РДП 100 ВЛ ТУ 3712-011-12213528-2011».
  • Регулятор давления газа DN 200 с высоким выходным давлением, правое исполнение, с встроенным глушителем шума «Регулятор давления газа РДП 200 ВПГ ТУ 3712-011-12213528-2011».

НАСТРОЙКА И ПУСК В РАБОТУ РЕГУЛЯТОРА РДП

Регулятор РДП прост в настройке, пуске в работу и обслуживании. Для пуска в работу регулятора необходимо:
  • Смонтировать регулятор на трубопроводе;
  • Подключить импульсные трубки;
  • Плавно приоткрыть запорную арматуру на выходе;
  • Плавно приоткрыть запорную арматуру на входе;
  • Вращением регулировочного винта на регуляторе установить требуемое выходное давление (по манометру);
  • Открыть запорную арматуру на полный проход;
  • При возникновении колебаний устранить их с помощью регулировки дросселей.

настройка рдп

Цена на регулятор предоставляется по официальному запросу в нашу компанию.

Сроки изготовления составляют не более 30 дней. Имеются также складские запасы регуляторов.

Доставка осуществляется любыми видами транспорта, либо самовывозом.
