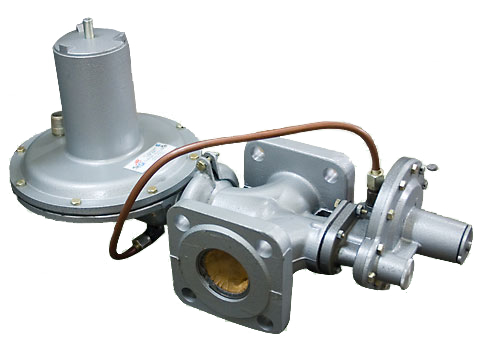

Регулятор давления газа РДНК-50, РДНК 400 М, РДНК 32, РДНК 1000

регулятор рднк
Регулятор давления газа РДНК предназначен для редуцирования среднего и высокого давления на низкое и поддержания заданного давления «после себя».

Регулятор давления газа РДНК предназначен для систем газоснабжения бытовых, сельскохозяйственных и промышленных объектов. При аварийном повышении или понижении выходного давления за пределы допустимых установленных значений регулятор давления РДНК производит автоматическое отключение подачи газа.

На базе регуляторов давления газа РДНК нами выпускаются газорегуляторные пункты и установки шкафного типа УГРШ и ГРПШ.
Мы осуществляем поставки моделей регуляторов РДНК:

-  РДНК-32/3 (/6; /10)
-  РДНК-50(П)
-  РДНК-400
-  РДНК-400М
-  РДНК-1000
-  РДНК-У

РДНК (регуляторы давления газа комбинированные). Основные технические характеристики:

Наименование параметра или размераРДНК-32РДНК-50(П)РДНК-400, РДНК-400МРДНК-1000РДНК-У
Регулируемая средаприродный газ
ГОСТ 5542
природный газ
ГОСТ 5542
природный газ
ГОСТ 5542
природный газ
ГОСТ 5542
природный газ
ГОСТ 5542
Максимальное входное давление, МПа1,2 (0,6; 0,3)1,20,60,61,2
Диапазон настройки выходного давления, кПа2,0 - 2,52,0 - 3,5 (3,5 - 5,0)2,0 - 5,02,0 - 5,02,0 - 5,0
Неравномерность регулирования, %, не более±10±10±10±10±10
Диапазон настройки отключающего устройства, кПа:
- при повышении выходного давления
- при понижении выходного давления

2,9 - 3,6
1,1 - 1,4

2,9 - 5,1 (5,1 - 7,3)
1,1 - 1,9 (1,9 - 2,8)

(1,2 - 1,8) Рвых
(0,2 - 0,5) Рвых

(1,2 - 1,8) Рвых
(0,2 - 0,5) Рвых

(1,2 - 1,8) Рвых
(0,2 - 0,5) Рвых
Диаметр условного прохода, мм3250505050
Строительная длина, мм120230170170170
Габаритные размеры, не более:
- длина, мм
- ширина, мм
- высота, мм

220
480
325

260
515
325

260
515
364

260
515
364

260
515
364
Масса, кг, не более1219191919


Основное назначение регуляторов давления газа РДНК, к которым относятся такие модели как, РДНК-32, РДНК-50, РДНК-50П, РДНК-50у, РДНК-400, заключается в том, чтобы высокий или средний уровень давления был понижен до низкого. Другим, но не менее важным назначением, является автоматическое поддержание специально заданного низкого уровня давления газа на выходе, которое не будет подвергаться изменениям даже при колебании расхода газа и его давления на входе. Также он предназначается для сброса газа в атмосферные слои, а в момент аварийного незапланированного повышения или, наоборот, понижения давления на выходе, превышающего все допустимые значения.

Данные модели регуляторов по виду климатического исполнения следуют всем требованиям ГОСТа 15150-69.

Такие регуляторы давления газа регулируют природный газ. Они могут быть установлены на любом участке газопровода: и горизонтальном, и вертикальном.

При установке регулятора давления газа типа РДНК на вертикальном участке газопровода нужно для некоторых моделей ослабить гайку (например, РДНК-32), а для некоторых, таких как РДНК-50, а еще РДНК-400, выкрутить болты крепления, которые располагаются в промежутке между самим корпусом и мембраной. После этого крестовина должна быть повернута по часовой стрелке на 90 градусов. После этого действия проследите, чтобы корпус, в который встроена мембранная камера, все еще оставался вверх стаканом и в горизонтальном положении.

Заводские установки таких регуляторов давления газа как РДНК предполагают автоматически настроенный выходной предел давления на нижнем уровне.

На базе регуляторов давления газа РДК нами собираются шкафные и блочные газорегуляторные пункты.

С двумя регуляторами давления газа РДНК-400 собирается модель ГРПШ-04-2У1 в шкафном исполнении.
На базе двух регуляторов РДНК-1000 собирается ГРПШ-07-2У1 с двумя линиями редуцирования газа.
С регуляторами РДНК-32 собирается ГРПШ-32 с одной или двумя линиями редуцирования газа.

Все модели ГРПШ с РДНК могут комплектоваться газовым обогревом или узлом учета расхода газа.


При выборе типа и модели регулятора давления газа важной характеристикой будет определение его рабочих диапазонов.
Для регуляторов РДНК и его моделей характерны следующие рабочие диапазоны:

модель РДНК–32/3:
давление на входе колеблется от 0,01Мпа до 1,2 Мпа,
давление на выходе – от 2,0 кПа до 2,5 кПа,
расход газа – от 1,3 м³/ч до 64 м³/ч;

для модели РДНК-32/6:
давление на входе колеблется от 0,01Мпа до 0,06 Мпа,
давление на выходе – от 2,0 кПа до 2,5 кПа,
расход газа – от 4 м³/ч до 105 м³/ч;

для модели РДНК-32/10:
давление на входе колеблется от 0,01Мпа до 0,3 Мпа,
давление на выходе – от 2,0 кПа до 2,5 кПа,
расход газа – от 11 м³/ч до 100 м³/ч;

для модели РДНК-400:
давление на входе колеблется от 0,01Мпа до 0,6 Мпа,
давление на выходе – от 2,0 кПа до 5,0 кПа,
расход газа – от 120 м³/ч до 600 м³/ч;

для модели РДНК-50:
давление на входе колеблется от 0,01Мпа до 1,2 Мпа,
давление на выходе – от 2,0 кПа до 5,0 кПа,
расход газа – от 120 м³/ч до 900 м³/ч.
