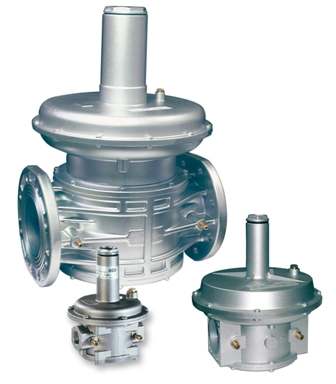

Регуляторы давления газа FSD, FSDC, FSDR и STR

регуляторы FSDНазначение:
Газовые регуляторы предназначены для понижения давления газа, поступающего по трубам от основной магистрали, и поддержанию постоянного рабочего давления на выходе из регулятора. Регуляторы давления газа соответствуют стандартам UNI-EN88 (директива относительно газа СЕЕ 90/396). Регуляторы удобны для установки на оборудовании с автоматическими газовыми горелками, включая комбинированные и на оборудовании для промышленного газораспределения. В отличие от регуляторов FSD, регуляторы FSDC проходили дополнительное тестирование на закрытие при избыточном давлении.

Технические характеристики:
- Диапазон давления на входе Р1: P2 + 5 мбар до 200 мбар (0,2 бар).
- Рабочий диапазон Р2: До 150 мбар (при нейтральной пружине, другие диапазоны в соответствии с таблицей пружин).
- Класс и группа регулятора: Класс B; группа 2 (B2).
- Давление закрытия: Согласно стандарту UNI-EN 88. Регуляторы не проходили дополнительное тестирование на закрытие при избыточном давлении.
- Топливо: Газы трех разновидностей: природный газ (группа Н-метана), городской газ (бытовой), сжиженный газ (СНГ) и неагрессивные газы.
- Рабочая температура: -10ºC - +60ºC.
- Механическая прочность: Согласно стандарту UNI-EN88 и UNI-EN161.
- Действие: С нагрузкой пружины, без вспомогательной энергии.
- Конструктивные характеристики: Компенсация давления на входе, поставляется со стандартной предохранительной мембраной, внутренняя импульсная трубка. Герметизирующая резиновая прокладка. Все модели снабжены штуцерами для замера давления на входе и выходе. схема регуляторов madas

Материалы:
Корпус из алюминия; внутренние части из алюминия, стали, латуни и синтетических материалов; мембраны и прокладки из материала на основе резины NBR.

Для моделей такого типа характерен диапазон входного давления:
• для моделей FSD - FSDC: P 2 - от 0,005 Бар до 0,2 Бар;
• для моделей FSDR - STR: P 2 – от 0,03 Бар до 0,5 Бар.

Регуляторы этого типа относятся ко второй группе класса В.
Регулируемой средой для них становятся три разновидности газов. Это природный газ, который относится к группе Р-метана, газ «пропан-бутан», а также сжиженный газ или СНГ, а также любые другие неагрессивные газы.

Эффективно и бесперебойно работать регуляторы давления газа такого типа могут при колебании температур в диапазоне от -10 ºC до +60 ºC.

Прочность по механическим характеристикам этих регуляторов полностью соответствует стандартам с кодировкой UNI - EN 88 и UNI - EN 161.

Основной принцип работы заключается в нагрузке пружины, которая осуществляется с помощью энергии, вырабатываемой проходящим потоком газа.



Конструктивными характеристиками являются осуществление компенсации давления на входе регулятора. Все модели этого типа регуляторов поставляются в комплекте с предохранительной мембраной стандартного типа, а также интегрированной импульсной трубкой, расположенной внутри регулятора. В комплекте идет резиновая прокладка для герметизации. Каждая модель комплектуется специальным штуцером, с помощью которого производятся замеры давления газа, входящего в регулятор, и его выходе.

На базе данных регуляторов собираются шкафные газораспределительные пункты моделей ГРПШ-03БМ-2У1 и газовые станции с газовым отоплением ГСГО-М-06

При производстве всех моделей этого вида регуляторов давления газа, используются разные материалы. При изготовлении корпуса используется алюминий. Все внутренние части производят, используя алюминий, латунь, а также разнообразные синтетические материалы. В связи с тем, что мембраны, а также прокладки должны быть гибкими, то для их производства используется резина NBR.

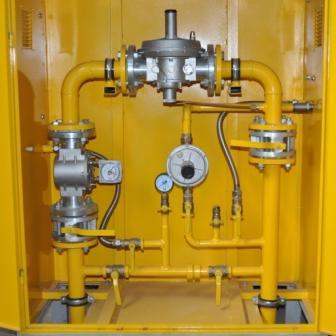

ГРПШ на базе FSD

Все модели таких регуляторов имеют три вида мембран:
• компенсационная мембрана;
• рабочая мембрана;
• предохранительная мембрана.

За счет того, что такие регуляторы обладают разными видами мембран, то в них абсолютно нет необходимости встраивать патрубок, который выпускает газ и отвечает за слив жидкостей наружу. Именно интегрированная предохранительная мембрана дает гарантию того, что в случае, если рабочая мембрана будет повреждена, то утечка газа во внешнюю среду будет минимизирована, максимум до 30 дм3/ч, что согласно стандарту UNI - EN 88, является нормой.

Для калибровки давления необходимо совершать вращательные движения регулировочного винта.
