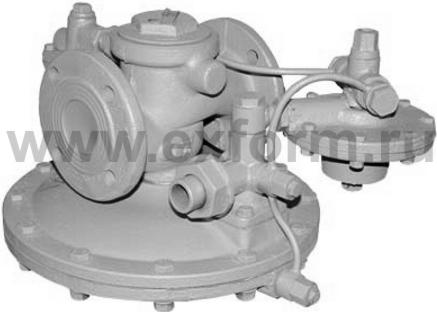

Регулятор давления газа РДБК-50, РДБК-100, РДБК-200

рдбк
    Регуляторы давления газа типа РДБК предназначены для установки в газорегуляторных пунктах (ГРП) систем газоснабжения городских и сельских населенных пунктов, в ГРПШ и газорегуляторных установках ГРУ промышленных и коммунально-бытовых предприятий.

   Регуляторы обеспечивают снижение входного давления газа, а также автоматическое поддержание заданного давления на выходе независимо от изменения расхода газа и входного давления.

   Условия эксплуатации регуляторов должны соответствовать климатическому исполнению УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 60°С.

     Регуляторы давления газа выпускаются с низким РДБК1-Н и высоким РДБК1-В выходным давлением.

   Стандартно регулятор изготавливается с выходом газа справа-налево с импульсной колонкой, расположенной слева по ходу газа.

На базе регуляторов РДБК нами выпускаются газорегуляторные пункты и установки.

Регулятор РДБК. Основные технические характеристики:


МаркаДу,
мм
Температура
эксплуатации,
оС
Рвх.,
МПа
Рвых.,
кПа
Мах пропускная
способность,
м3
Масса,
кг
РДБК-1-2550от +1 до +601,21,0 - 60,01 00029,0
РДБК-1п-2550от +1 до +601,230,0 - 600,01 00029,0
РДБК-1-50/2550от +1 до +401,21,0 - 60,03 35039,0
РДБК-1п-50/2550от +1 до +401,230,0 - 600,03 35035,8
РДБК-1-50/3550от +1 до +401,21,0 - 60,05 00039,0
РДБК-1п-50/3550от +1 до +401,230,0 - 600,05 00035,8
РДБК-1-100/50100от +1 до +401,21,0 - 60,09 50095,0
РДБК-1п-100/50100от +1 до +401,230,0 - 600,09 50089,1
РДБК-1-100/70100от +1 до +401,21,0 - 60,019 00095,0
РДБК-1п-100/70100от +1 до +401,230,0 - 600,019 00089,1
РДБК-1В-200/105200от +1 до +601,260,0 - 600,047 000300,0
РДБК-1Н-200/105200от +1 до +601,20,5 - 60,047 000300,0
РДБК-1В-200/140200от +1 до +601,260,0 - 600,070 000300,0
РДБК-1Н-200/140200от +1 до +601,20,5 - 60,070 000300,0

На базе регуляторов РДБК собираются шкафные газорегуляторные пункты ГСГО и блочные газорегуляторные пункты ПГБ.

С РДБК-50 собираются ГСГО-50, ГСГО-М и ГСГО-МВ. С РДБК-100 собираются ГСГО-100 и ГСГО-100/2. С РДБК-200 собираются ПГБ-200 и ГРПБ-200.

В зависимости от седла регулятора пункты ГСГО делятся на ГСГО-50/25 ГСГО-50/35, а по настройкам выходного давления на ГСГО-М-01ГСО-М-06ГСГО-М-13.

Все ПГБ и ГСГО с регуляторами РДБК могут комплектоваться  узлом учета расхода газа.

Температура эксплуатации регуляторов РДБК должна быть не ниже +1С, поэтому установки, которые на них собираются назвали ГСГО или газовые станции с газовым обогревом.
