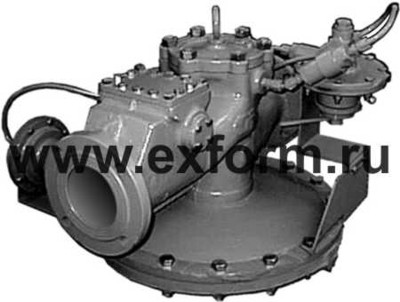

Регулятор РДГ-50/80/150 Регулятор давления газа РДГ

регулятор рдг

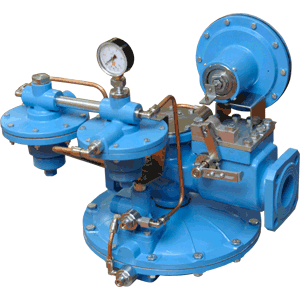

РДГ - один из видов регуляторов давления газа отечественного производства. ООО ПКФ "Экс-Форма" выпускает газорегуляторные пункты и установки как на базе регулятора РДГ, так и на базе более качественных аналогов - РДП и РДК.

Регуляторы давления газа РДГ со встроенным предохранительно-запорным клапаном предназначены для редуцирования высокого или среднего давления, автоматического поддержания выходного давления на заданном уровне, отключения подачи газа при аварийном повышении и понижении выходного давления сверх допустимых заданных значений.

     Регуляторы давления газа устанавливаются в рамные, шкафные и блочные газорегуляторные пункты для работы в  системах газоснабжения промышленных и коммунально-бытовых объектов.

   Условия эксплуатации регуляторов должны соответствовать климатическому исполнению УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 60°С.

   Регуляторы выпускаются с низким РДГ-Н и высоким РДГ-В выходным давлением.

   Стандартно регулятор изготавливается с выходом газа справа-налево с регулятором управления, расположенным слева по ходу газа.

Выпускаемые модели регуляторов РДГ


Мы предлагаем купить следующие модели регуляторов давления газа РДГ:

- РДГ-50Н(М)
- РДГ-50В(М)
- РДГ-80Н(М)
- РДГ-80В(М)
- РДГ-150Н(М)
- РДГ-150В(М)

   Монтаж регулятора давления газа производится на горизонтальном газопроводе в вертикальном положении. Также на базе данных регуляторов давления газа нами выпускаются собственные газорегуляторные установки шкафного, блочного или рамного типа.

Схема регулятора РДГ


схема рдг

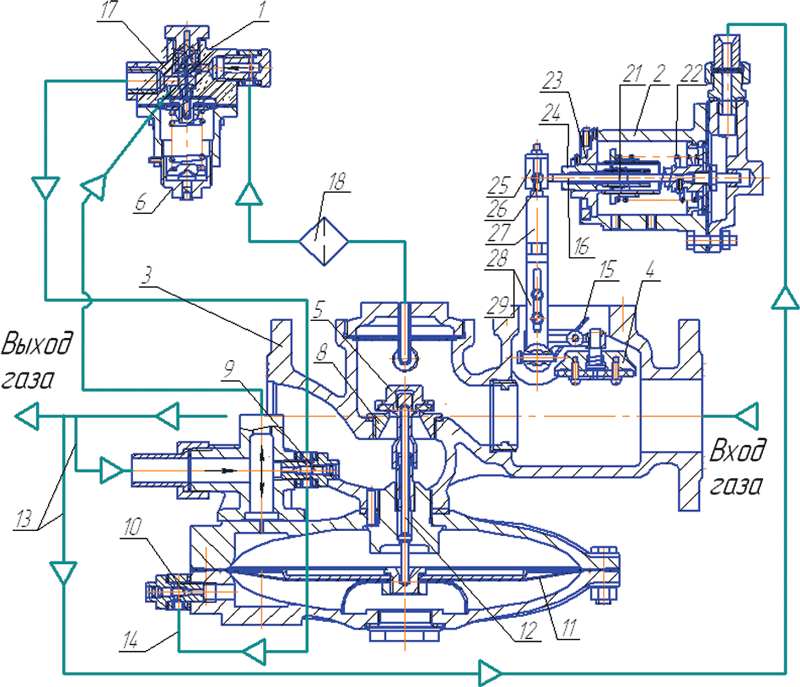

1 – регулятор управления; 2 – механизм контроля; 3 – корпус исполнительного устройства; 4 – клапан отсечной; 5 – клапан; 6 – стакан регулировочный; 8 – седло; 9, 10 – дроссели регулируемые; 11 – мембрана исполнительного устройства; 12 – стержень; 14 – трубка импульсная; 13 – импульс от выходного газопровода; 15 – пружина отсечного клапана; 16 – шток механизма контроля; 18 – фильтр; 21, 22 – пружины; 23, 24 – втулки; 25 – кронштейн; 26 – упор; 27, 29 – рычаг; 28 – планка.

Регуляторы давления газа РДГ. Основные технические характеристики:

Наименование параметра или размераРДГ-50Н(М)РДГ-50В(М)РДГ-80Н(М)РДГ-80В(М)РДГ-150Н(М)РДГ-150В(М)
Регулируемая средаприродный газ
ГОСТ 5542
природный газ
ГОСТ 5542
природный газ
ГОСТ 5542
природный газ
ГОСТ 5542
природный газ
ГОСТ 5542
природный газ
ГОСТ 5542
Диапазон входных давлений, МПа0,05 – 1,20,1 – 1,20,05 – 1,20,1 – 1,20,05 – 1,20,1 – 1,2
Диапазон выходных давлений, кПа1,5 - 6060 - 6001,5 - 6060 - 6001,5 - 6060 - 600
Стабильность поддержания выходного давления, %, не более±10±10±10±10±10±10
Давление срабатывания механизма контроля, МПа:
- при понижении выходного давления
- при повышении выходного давления

0,15 – 0,5 Рвых
1,25 – 1,5 Рвых

0,15 – 0,5 Рвых
1,25 – 1,5 Рвых

0,15 – 0,5 Рвых
1,25 – 1,5 Рвых

0,15 – 0,5 Рвых
1,25 – 1,5 Рвых

0,15 – 0,5 Рвых
1,25 – 1,5 Рвых

0,15 – 0,5 Рвых
1,25 – 1,5 Рвых
Диаметр присоединительного патрубка входа и выхода, мм50508080150150
Соединение с газопроводомфланцевое
ГОСТ 12820
фланцевое
ГОСТ 12820
фланцевое
ГОСТ 12820
фланцевое
ГОСТ 12820
фланцевое
ГОСТ 12820
фланцевое
ГОСТ 12820
Строительная длина, мм365365502502570570
Масса, кг4037105102153150

Наши объекты выполненные на базе регуляторов РДГ:

ПГБ-16-2ВУ1 с РДГ-150ПГБ-13-2НУ1 с РДГ-50ГРПШ-13-2НУ1 на базе РДГ-50Н


Регуляторы давления газа типа РДГ и типа РДГ-М в большинстве своем устанавливаются в пунктах газорегуляции ГРП в составе систем, которые ответственны за снабжение и подачу газа в населенные пункты городской и сельской местности. Также такой вид регуляторов давления газа используется в установках регуляции газа ГРУ, которые устанавливаются на промышленных или же коммунально-бытовых предприятиях.

Эти регуляторы давления газа обеспечивают понижение давления газа на входе регулятора. Также с помощью этого регулятора осуществляется удержание на определенном уровне и в конкретном диапазоне давления газа.

Все регуляторы такого типа состоят из следующих интегрированных, или же наоборот, автономных и независимых устройств, которые отвечают за правильную, последовательную и бесперебойную работу регулятора давления газа:

• регулятор управления;
• механизм осуществления контроля;
• непосредственно корпус;
• отсечной клапан;
• рабочий клапан;
• дроссель без возможности регулирования;
• седло;
• дроссель с возможностью регуляции;
• рабочая мембрана;
• шток в исполнительном устройстве;
• трубка, реагирующая на импульсы;
• шток для механизма контроля;
• стабилизатор, осуществляющий работу на одном уровне.
