Регуляторы давления газа РДСК-50М-1, РДСК-50М-3, РДСК-50БМ

  регулятор рдск Регулятор давления газа РДСК применяется в сетях газоснабжения для понижения давления газа с последующей возможностью использования в бытовых или промышленных целях.

   На испытаниях РДСК показал устойчивую работу при температуре окружающего воздуха от –40 °С до +60 °С и относительной влажности до 95 % при температуре +35 °С. РДСК это комбинированный регулятор, который автоматически отключается при повышении давления на входе, повторный запуск регулятора возможен только в ручную.

На базе регуляторов РДСК нами изготавливаются газорегуляторные пункты ГРПШ, с отоплением и узлом учета расхода газа по желанию заказчиков.

Пропускная способность регулятора при максимальном входном давлении в зависимости от исполнения составляет от 780 до 1200 м3/ч.




Устройство регулятора РДСК





   Регулятор состоит из регулятора давления, автоматического отключающего устройства.

   В корпусе 7 регулятора запрессованы седло 17 отсечного клапана 16 и седло 18 рабочего клапана 19. Рабочий клапан посредством штока 8 соединен с мембраной 10. В крышке 14 расположена пружина 11 настройки выходного давления. Отключающее устройство 22 имеет мембрану 25, соединенную с исполнительным механизмом 21, который с помощью подвижного фиксатора стопорит шток 23, фиксируя открытое положение клапана 16. Настройка отключающего устройства осуществляется пружинами 2 и 3.

   Подаваемый к регулятору газ высокого давления, проходя через зазор между рабочим клапаном и седлом, редуцируется до среднего и поступает к потребителю. Импульс выходного давления по трубопроводу поступает из выходного трубопровода в подмембранную полость, которая, в свою очередь, соединена трубопроводом с отключающим устройством. В РДСК-50 импульс от выходного давления подается в подмембранные полости регулятора и отключающего устройства через импульсные трубки, расположенные внутри регулятора. При повышении или понижении настроечного выходного давления сверх заданных значений фиксатор усилием на мембране 25 выводится из зацепления, и клапан 16 перекрывает седло 17. Поступление газа прекращается. Пуск регулятора в работу производится вручную после устранения причин, вызвавших срабатывание отключающего устройства.
  схема рдск

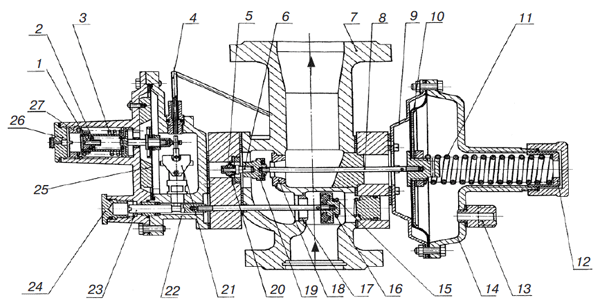

   Регулятор давления газа РДСК Регулятор давления газа РДСК: 1, 27 — направляющая; 2, 3 — пружина; 4 — трубопровод; 5 — втулка; 6 — шток; 7 — корпус; 8 — шток; 9 — корпус; 10 — мембрана; 11, 15 — пружина; 12 — направляющая; 13 — штуцер; 14 — крышка; 16 — отсечной клапан; 17 — седло отсечного клапана; 18 — седло рабочего клапана; 19 — рабочий клапан; 20 — разгрузочная мембрана; 21 — исполнительный механизм; 22 — отключающее устройство; 23 — шток; 24 — пробка; 25 — мембрана; 26 — пробка

Технические характеристики РДСК





  РДСК-50М-1 РДСК-50М-3 РДСК-50БМ
Рабочая среда природный газ по ГОСТ 5542-87 газовая фаза газа сжиженного по ГОСТ 20448-90
Максимальное рабочее давление, МПа 1,2 1,2 1,2
Диапазон настройки выходного давления, кПа 10–40 40–100 270–300
Диапазон настройки отключающего устройства, МПа:
при повышении входного давления
при понижении входного давления

1,2–1,5
0,3–0,5

1,2–1,5
0,3–0,5

1,2–1,5
0,3–0,5
Пропускная способность при максимальном входном давлении, м3/ч 780 1000 1200
Неравномерность регулирования, %, не более ±10 ±10 ±10
ДУ присоединительного патрубка:
входа
выхода

32
50

32
50

32
50
Строительный размер, мм 230 230 230
Присоединение фланцевое по ГОСТ 12820-80
Масса, кг, не более 6,5 6,5 6,5
