Регулятор давления газа РДК-50Н

 Регулятор давления газа комбинированный РДК-50Н предназначен для редуцирования давления газа и поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа.

Регулятор давления газа РДК-50Н снабжен клапаном-отсекателем, обеспечивающим автоматическое отключение газа при аварийном повышении или понижении давления сверх допустимых значений. Дополнительной установки предохранительных запорных клапанов перед регулятором давления газа РДК-50Н не требуется.

На регуляторы РДК имеется действующий сертификат ГАЗСЕРТ №ЮАЧ0.RU.1401.Н00358.


Победитель конкурса "100 лучших товаров России 2012".



     регулятор рдк
Остерегайтесь подделок!
Оригинальные регуляторы РДК выпускаются предприятием ЭКС-ФОРМА
 по ТУ 3712-016-12213528-2011
Конструкция регулятора защищена патентом РФ № 2276804


Преимущества регулятора РДК-50Н:


В регуляторе применена система разгрузки клапана, которая позволяет значительно снизить неравномерность регулирования, достичь высокой пропускной способности, что особенно актуально при сезонных понижениях давления газа в сетях газораспределения
Рычажная система обеспечивает надежное закрытие клапана и низкий прирост давления газа при нулевом расходе («тупике»).
  Для регулятора РДК-50Н не важен минимальный расход газа - он стабильно работает при любых, сколь угодно малых расходах газа.
Применение в клапане-отсекателе мембраны с большой активной площадью и минимального количества трущихся деталей повышает точность и надежность срабатывания.




Технические характеристики регуляторов РДК-50Н

Входное давление до 0.6 МПа



Наименование параметра или размера

Значения для исполнений

РДК-50/20НП

РДК-50/20НЛ

РДК-50/20Н2П

РДК-50/20Н2Л

РДК-50/20Н3П

РДК-50/20Н3Л

РДК-50/30НП

РДК-50/30НЛ

РДК-50/30Н2П

РДК-50/30Н2Л

РДК-50/30Н3П

РДК-50/30Н3Л

Регулируемая среда

Природный газ по ГОСТ 5542-2014

Номинальный диаметр, DN

50

Диапазон входных давлений, МПа

0,025-0,6

Диапазон настройки выходного давления, МПа

0,002-0,005

Коэффициент условной пропускной способности Кv

4

3,2

2,4

12

9,6

7,2

Стабильность поддержания выходного давления, %

±10

Давление настройки клапана-отсекателя, МПа,

- при повышении выходного давления

- при понижении выходного давления



0,0025-0,0075

0,0007-0,0035

Тип соединения с газопроводом

Фланцевое исп. В по ГОСТ 33259-2015

Строительная длина, мм

230±1,5

Габаритные размеры, мм, не более

- длина

- ширина

- высота



345

290

640

Масса, кг, не более

17

Точность срабатывания клапана–отсекателя Регулятора

10%



Технические характеристики регуляторов РДК-50Н

Входное давление до 1.2 МПа



Наименование параметра или размера

Значения для исполнений

РДК-50/20Н1П

 РДК-50/20Н1Л

РДК-50/20Н12П

РДК-50/20Н12Л

РДК-50/20Н13П

РДК-50/20Н13Л

РДК-50/30Н1П

 РДК-50/30Н1Л

РДК-50/30Н12П

РДК-50/30Н12Л

РДК-50/30Н13П

РДК-50/30Н13Л

Регулируемая среда

Природный газ по ГОСТ 5542-2014

Номинальный диаметр, DN

50

Диапазон входных давлений, МПа

0,025-1,2

Диапазон настройки выходного давления, МПа

0,002-0,005

Коэффициент условной пропускной способности Кv

4

3,2

2,4

12

9,6

7,2

Стабильность поддержания выходного давления, %

±10

Давление настройки клапана-отсекателя, МПа,

- при повышении выходного давления

- при понижении выходного давления



0,0025-0,0075

0,0007-0,0035

Тип соединения с газопроводом

Фланцевое исп. В по ГОСТ 33259-2015

Строительная длина, мм

230±1,5

Габаритные размеры, мм, не более

- длина

- ширина

- высота



345

290

640

Масса, кг, не более

17

Точность срабатывания клапана–отсекателя Регулятора

10%

  Пропускная способность регуляторов РДК-50Н


Расчёт пропускной способности регуляторов при: Плотности газа = 0,73кг/м³; Температуре газа = 20 С

ТАБЛИЦА ПРОПУСКНОЙ СПОСОБНОСТИ РЕГУЛЯТОРОВ

Pвх, МПа

0,025

0,05

0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,9

1

1,1

1,2

Исполнение

Q ст.м3/ч,*

РДК-50/20Н

67

101

147

220

293

366

439

512

РДК-50/20Н2

54

81

118

176

234

293

351

410

РДК-50/20Н3

40

61

88

132

176

220

263

307

РДК-50/20Н1

67

101

147

220

293

366

439

512

586

659

732

805

878

951

РДК-50/20Н12

54

81

118

176

234

293

351

410

469

527

586

644

702

761

РДК-50/20Н13

40

61

88

132

176

220

263

307

352

395

439

483

527

571

РДК-50/30Н

202

303

441

661

880

1100

1319

1538

РДК-50/30Н2

162

242

353

529

704

880

1055

1230

РДК-50/30Н3

121

182

265

397

528

660

791

923

РДК-50/30Н1

202

303

441

661

880

1100

1319

1538

1758

1977

2197

2416

2636

2855

РДК-50/30Н12

162

242

353

529

704

880

1055

1230

1406

1582

1758

1933

2109

2284

РДК-50/30Н13

121

182

265

397

528

660

791

923

1055

1186

1318

1450

1582

1713

*В исполнении на входное давление до 1.2 МПа регулятор выпускается под маркировкой РДК-50/20Н1 или РДК-50/30Н1


По расположению рукоятки взвода механизма клапана - отсекателя Регуляторы выпускаются правого и левого исполнения.

Правым исполнением Регулятора считается такое исполнение, при котором рукоятка взвода расположена справа, если смотреть на входной фланец Регулятора по ходу газа. Расположение рукоятки взвода слева считается левым исполнением Регулятора.

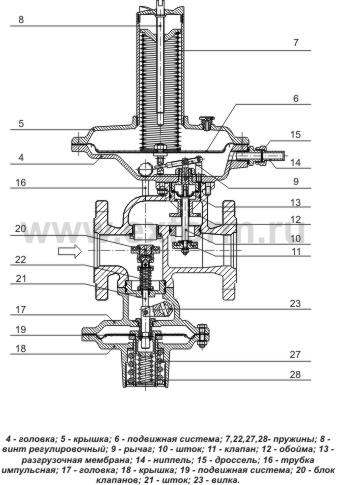

Устройство регулятора РДК-50Н

устройство регулятора рдк-50н

Регулятор состоит из корпуса 1, исполнительного механизма 2, и клапана-отсекателя 3. В корпусе смонтировано седло клапана-отсекателя. Блочно-модульная конструкция позволяет производить регламентные и ремонтные работы, а также замену блоков без снятия Регулятора с линий редуцирования.

Исполнительный механизм 2 включает в себя мембранную камеру, состоящую из головки 4 и крышки 5, между которыми крепится подвижная система 6 мембранного типа. На тарелку подвижной системы опирается пружина 7, являющаяся задатчиком значений выходного давления. Усилие пружины изменяется путем вращения регулировочного винта 8. Под мембраной смонтирован рычаг 9, передающий возвратно-поступательное движение штоку 10, на котором неподвижно закреплен рабочий клапан 11. Шток перемещается в обойме 12, нижняя часть которой выполнена в виде рабочего седла.

Внутри обоймы смонтированы направляющие втулки и разгрузочная мембрана 13. Исполнительный механизм шпильками соединяется с корпусом 1 Регулятора. Импульсный трубопровод приваривается к ниппелю 14, под накидной гайкой которого установлен эластичный дроссель 15, служащий для предотвращения возникновения колебаний. По импульсной трубке 16 контролируемое давление транспортируется в надмембранную камеру клапана-отсекателя. Клапан-отсекатель 2 болтами крепится к нижней части корпуса Регулятора.

Между головкой 17 и крышкой 18 клапана-отсекателя крепится подвижная система мембранного типа 19. Блок клапанов 20 состоящий из основного и перепускного клапанов смонтирован на штоке 21, приводимом в движение с помощью рабочей пружины 22 и вилки 23. Шток перемещается в направляющих, одной из которых является сепаратор 24 с шариками 25, установленный в головке клапана-отсекателя. В центральной части подвижной системы смонтирована каретка 26.

Элементами, задающими значения давлений срабатывания клапана-отсекателя, являются пружины 27, 28. Усилие пружин меняется при помощи регулировочных винтов.



Принцип работы регулятора РДК-50Н


движение газа в рдк-50н

При открытом седле клапана-отсекателя, входное давление по внутреннему каналу корпуса подается на клапан исполнительного механизма, при этом усилие воздействия входного давления на клапан уравновешивается усилием, развиваемым разгрузочной мембраной.

При прохождении через седло, давление газа редуцируется. Импульс выходного давления подается в подмембранную полость мембранной камеры. При любом установившемся режиме работы Регулятора его подвижные элементы находятся в равновесии. Усилие пружины и масса подвижных элементов уравновешиваются в каждом положении импульсным давлением.

При изменении в процессе работы Регулятора входного давления или расхода газа равновесие подвижной системы нарушается. Под действием преобладающего усилия, мембрана, через рычажную передачу, передвигает клапан в иное равновесное положение, соответствующее новому входному давлению или расходу газа.

В случае прекращения расхода газа давление газа за Регулятором возрастает. Избыточное давление перемещает рабочую мембрану вверх до полного закрытия клапана.

Взвод клапана-отсекателя осуществляется поворотом рукоятки 29 на одной оси с которой крепится вилка 23. Шток с клапаном перемещаются вниз, открывая седло. При заданном выходном давлении мембрана клапана-отсекателя занимает нейтральное положение.

Бурт каретки 26 удерживает шарики 25 от радиального перемещения. Бурт штока 21 упирается в шарики, блокируя осевое движение штока. При повышении или понижении выходного давления до значений настройки срабатывания происходит перемещение соответственно вниз или вверх мембраны вместе с кареткой. Шарики перемещаются в радиальном направлении, освобождая шток. Под воздействием пружины 22 клапан поджимается к седлу, перекрывая поток газа.


Схема забора импульса

забор импульса рдк


Патент на конструкцию регулятора РДК


Патент на конструкцию регулятора РДК

В отличие от аналогов, комбинированный регулятор от компании "Экс-Форма" обладает более высокой пропускной способностью, более точным  регулированием перепадов давления, конструкция регулятора также исключает ложные срабатывания клапана-отсекателя.


регуляторы рдк
Компания ЭКС-ФОРМА обладает складским запасом Регуляторов РДК-50Н

Блочная конструкция регулятора позволяет производить регламентные работы и ремонт прибора без снятия его с "нитки". При наличии на складе газового хозяйства отдельных блоков возможна оперативная замена вышедших из строя или подлежащих техническому обслуживанию элементов.

Регуляторы давления газа РДК-50Н предназначены для применения в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

Климатическое исполнение соответствует УЗ ГОСТ 15150 (от -40 С° до +45 С°).
