Комплект прямых участков КПУ-СГ-ЭК

Назначение


Комплект прямых участков КПУ-СГ-ЭК предназначен для комплектования измерительного комплекса СГ-ЭК-Т на базе турбинных счётчиков TRZ и СГ с корректором ЕК270 с преобразователем перепада давления ППД (либо с возможностью его дальнейшей установки) с целью обеспечения учета объема газа, приведенного к стандартным условиям, в системе газоснабжения жилых, промышленных и сельскохозяйственных объектов согласно ГОСТ Р 8.740-2011 «Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков».

КПУ-СГ-ЭК обеспечивает формирования ламинарного потока газа, необходимого для нормальной работы турбинных счетчиков газа, и содержит места отбора давления, измерения температуры. Внутренняя полость КПУ, места отбора давления и измерения температуры выполнены согласно требований ГОСТ Р 8.740-2011 и технической документации на счетчики газа.


Состав

В комплект поставки входят:

  • участки трубопроводов до и после счетчика (габаритные и присоединительные размеры, длины участков, места отбора давления и температуры см.в таблицах).
  • акт измерений внутреннего диаметра трубопровода согласно ГОСТ Р 8.740-2011, заверенный представителем ФГУ «ЦСМ»
  • этикетка (паспорт)
  • сертификаты соответствия на материалы и комплектующие (по заказу).

Участки трубопроводов изготавливаются в строгом соответствии с ПБ-12-529-2003, при изготовлении применяется аттестованная по требованиям НАКС сварочная технология. Сварные стыки согласно СниП 42-01-2002 проходят неразрушаюший контроль в полном объеме. Наружные поверхности имеют покрытие, выполненное методом порошковой окраски.


Технические характеристики


Протекающая среда — неоднородный по химическому составу природный газ по ГОСТ 5542, пропан, воздух, азот, инертные газы, а также другие неагрессивные очищенные и осушенные газы;

Диапазон температур окружающей и протекающей среды от −40° до +70°.

Относительная влажность воздуха до 95%.

Рабочее давление не более: 1,2 МПа (1,6 МПа по специальному заказу).

Диаметр условного прохода (DN): от 50 до 300.

Длина прямого участка L, не менее: 2 DN.


Виды исполнения и примеры обозначения

Условное обозначение комплекта прямых участков (КПУ) включает следующие знаки:

1 2 3
КПУ-СГ-ЭК X DN* X
  1. — наименование изделия
  2. — обозначение счетчика газа: Т1 — турбинный счетчик газа СГ; Т2- турбинный счетчик газа TRZ
  3. — диаметр условного прохода. Выбирается из ряда: 50, 80, 100, 150, 200, 250, 300


Габаритные и присоединительные размеры

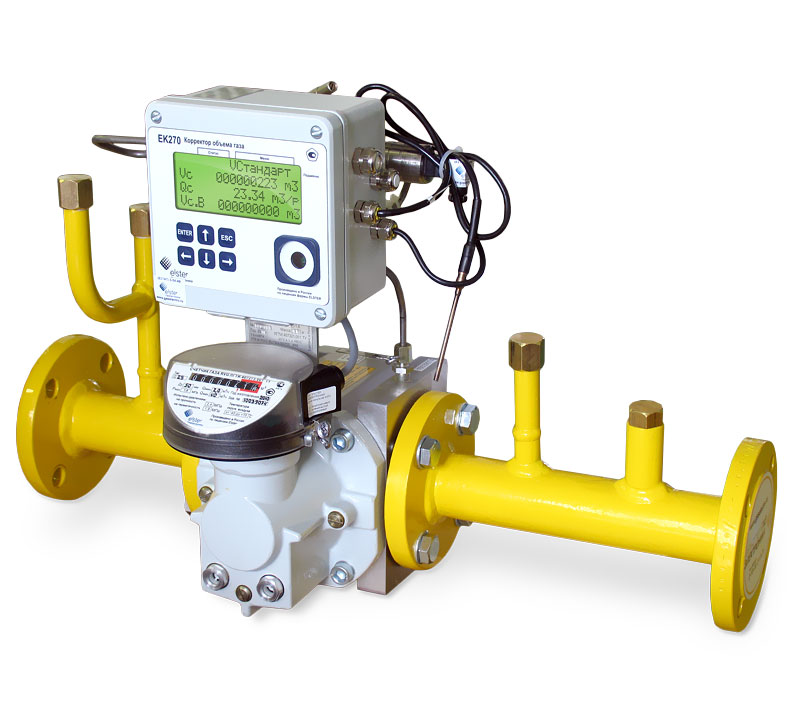

КПУ-СГ-ЭК с измерительным комплексом СГ-ЭК-T-DN80...300 на базе счетчика TRZ, направление потока газа слева-направо

КПУ-СГ-ЭК с измерительным комплексом СГ-ЭК-T-Ду80...300 на базе счетчика TRZ, направление потока газа слева-направо
Габаритные и присоединительные размеры с измерительным комплексом СГ-ЭК-T-DN80...300 на базе счетчика TRZ, направление потока газа слева-направо
Условное обозначение Dу, Ø мм L, мм L1, мм L2, мм L3, мм L4, мм А, мм F, мм К, мм Bmax, мм М1,мм М2,мм D,мм D1,мм d, мм n Масса, кг
СГ-ЭКВз-Т-160/1,6
СГ-ЭКВз-Т-250/1,6
СГ-ЭКВз-Т-400/1,6
80 894 250 100 400 250 240 160 410 510 170 170 200 160 18 8 51
СГ-ЭКВз-Т-400/1,6
СГ-ЭКВз-Т-650/1,6
100 1004 300 110 400 295 300 180 420 530 170 180 220 180 18 8 64,5
СГ-ЭКВз-Т-650/1,6
СГ-ЭКВз-Т-1000/1,6
СГ-ЭКВз-Т-1600/1,6
150 1404 400 160 550 420 450 200 452,5 595 200 200 285 240 22 8 119
СГ-ЭКВз-Т-1600/1,6
СГ-ЭКВз-Т-2500/1,6
200 1824 550 210 670 540 600 405 523 690 190 190 335 295 22 12 210
СГ-ЭКВз-Т-2500/1,6
СГ-ЭКВз-Т-4000/1,6
251 2198 650 265 800 670 750 450 573 775 270 270 405 355 26 12 380
СГ-ЭКВз-Т-4000/1,6
СГ-ЭКВз-Т-6500/1,6
301 2646 800 320 950 820 900 510 630 860 300 300 460 410 26 12 505

КПУ-СГ-ЭК с измерительным комплексом СГ-ЭК-T-DN80...200 на базе счетчика СГ16МТ, направление потока газа слева-направо

КПУ-СГ-ЭК с измерительным комплексом СГ-ЭК-T-Ду80...200 на базе счетчика СГ16МТ, направление потока газа слева-направо
Габаритные и присоединительные размеры с измерительным комплексом СГ-ЭК-Т-DN80...150 на базе счетчика СГ16МТ
Условное обозначение Dу, Ø мм L, мм L1, мм L2, мм L3, мм L4, мм А, мм F, мм К, мм Bmax, мм D,мм D1,мм d, мм n Масса, кг
СГ-ЭКВз-Т-250/1,6 80 1064 420 100 400 250 240 280 400 495 195 160 18 8 50,5
СГ-ЭКВз-Т-400/1,6
СГ-ЭКВз-Т-650/1,6
100 1224 520 110 400 295 300 305 435 515 215 180 18 8 61,5
СГ-ЭКВз-Т-800/1,6
СГ-ЭКВз-Т-1000/1,6
150 1774 770 160 550 420 450 365 440 570 280 240 22 8 120
СГ-ЭКВз-Т-1600/1,6
СГ-ЭКВз-Т-2500/1,6
СГ-ЭКВз-Т-4000/1,6
200 2144 1020 210 670 540 450 430 470 690 335 295 22 12 207,5

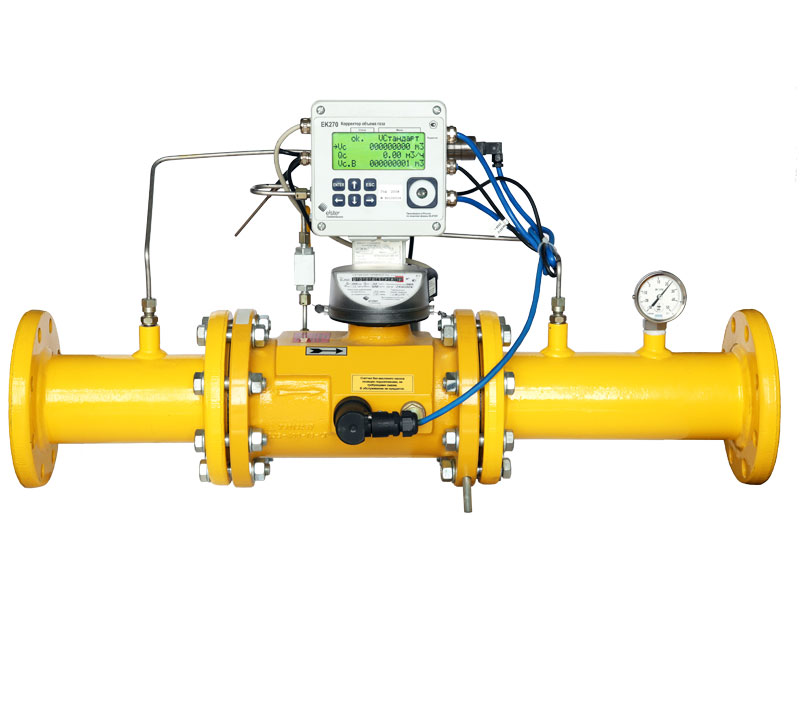

КПУ-СГ-ЭК с измерительным комплексом СГ-ЭК-T-100 DN50 на базе счетчика TRZ. Направление потока газа слева-направо

КПУ-СГ-ЭК с измерительным комплексом СГ-ЭК-T-100 Ду50 на базе счетчика TRZ. Направление потока газа слева-направо

КПУ-СГ-ЭК с измерительным комплексом СГ-ЭК-T-100 DN50 на базе счетчика СГ16МТ. Направление потока газа слева-направо

КПУ-СГ-ЭК с измерительным комплексом СГ-ЭК-T-100 Ду50 на базе счетчика СГ16МТ. Направление потока газа слева-направо
