Ротационные счетчики газа RABO

Назначение

Счетчики газа ротационные RABO предназначены для измерения объемов очищенных и осушенных одно и многокомпонентных неагрессивных газов, таких как природный газ по ГОСТ5542-87, пропан, воздух, азот, инертных и других газов. rabo 1.jpg

Счётчики газа ротационные RABO разработаны с учетом многолетнего опыта эксплуатации счетчиков газа RVG и превосходят его по метрологическим и эксплуатационным характеристикам.







Отличительные особенности

  • Высокая точность измерения
  • Низкий порог чувствительности по расходу
  • Пониженная, в сравнении с RVG, чувствительность к пневмоудару

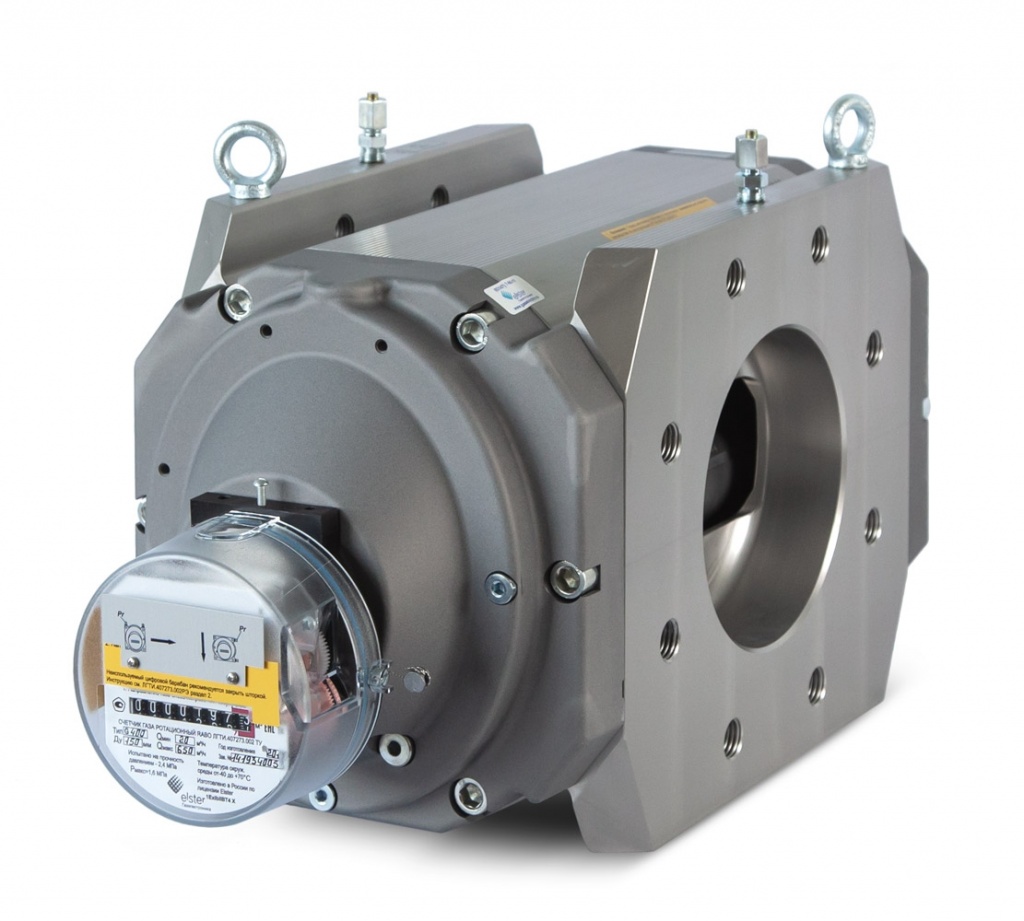

    • rabo-g400 3.jpg
    • Монтаж на горизонтальных и вертикальных участках газопровода
    • Применение счетчика для направлений потока газа слева направо или справа налево
    • Широкий диапазон измерения (до 1:250)
    • Отсутствие требований к длине прямолинейных участков трубопровода
    • Низкая потеря давления на счетчике
    • Возможность работы с электронными корректорами объема газа
    • Наличие исполнений с улучшенными метрологическими характеристиками
    • Возможность установки низкочастотных (НЧ), среднечастотных (СЧ) и высокочастотных (ВЧ) датчиков импульсов
    • Оптимизированный процесс технического обслуживания счетчика в процессе эксплуатации


    Ротационные счётчики газа RABO обладают рядом конструктивных особенностей, обеспечивающих удобство его применения и эксплуатации при наличии требований к компактному размещению узла учета.

    При том, что монтажные размеры у одинаковых типоразмеров счетчиков RVG и RABO одинаковы (за исключением типоразмера G400), у RABO задняя крышка плоская и он может быть установлен ближе к стене.



    Основные характеристики

    Счётчики RABO по своим метрологическим, техническим и эксплуатационным характеристикам полностью удовлетворяют требованиям, предъявляемым к ротационным счетчикам газа ГОСТ Р 8.740 — 2011 «Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков», имеют сертификаты соответствия ТР ТС и Системы добровольной сертификации ГАЗСЕРТ.



    Пределы допускаемой относительной погрешности при измерении объема газа
    Наименование параметра Значение параметра для исполнений
    Основное У
    Пределы допускаемой относительной погрешности при измерении объема газа в диапазоне расходов, %
    от Qmin до Qt, включительно 2,0 (±2,0) 2,0 (±2,0)
    свыше Qt до Qmax 1,0 (±1,0) 1,0 (±1,0)
    от Qmin до Qmax 0,9 (±0,9)
    Точка перехода Qt , м3/ч: 0,1 Qmax 0,05 Qmax
    * Пределы относительной погрешности при измерении объема нормированы для рабочих условий эксплуатации


    Технические характеристики счётчика газа RABO по типоразамерам

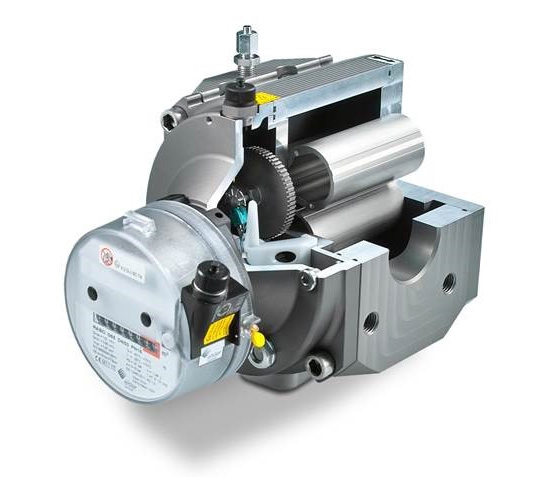

    rabo-cut 2.jpg
    • Рабочее давление измеряемого газа, не более 1,6 МПа
    • Диапазон температур измеряемой среды от −30 до +70 °С
    • Диапазон температур окружающей среды от −40 до +70 °С
    • Счетный механизм — 8-разрядный
    • Степень защиты счётчика от проникновения пыли и воды — IP67 по ГОСТ 14254
    • Средний срок службы — 12 лет
    • Средняя наработка на отказ — 100000 ч
    • Интервал между поверками — 5 лет
