Транспортабельные котельные установки ТКУ (блочно-модульные котельные)

производства ООО ПКФ «Экс-Форма» предназначены для нагрева горячей воды (пара), используемой в качестве теплоносителя в системах отопления и горячего водоснабжения. В качестве топлива может использоваться природный газ, жидкое (дизельное топливо, мазут, отработанные масла) и твердое топливо (уголь, дрова, торф и др.).

Котельные установки ТКУ

изготавливаются на базе котлов с принудительной подачей воздуха от встроенного вентилятора блочной горелки, на базе котлов с инжекционными микрофакельными горелками и на базе тепловых пунктов, как для одноконтурной, так и для двухконтурной систем отопления (в последнем случае – со встроенным тепловым пунктом). Корпус котельной цельнометаллический, утепленный, пожаробезопасный, категории огнестойкости III А.

Котельные установки

могут быть как отдельно стоящими, так и пристроенными или крышными. Возможна поставка установки на раме для размещения в существующем помещении. Дымовая труба в комплект котельной не входит и проектируется отдельно.

ТКУ

полностью подготавливаются к эксплуатации в заводских условиях, поэтому монтаж и пусконаладка занимают минимальное время. Технологическая схема, компоновка оборудования и автоматизация котельных установок обеспечивают их безопасную эксплуатацию как обслуживающим персоналом, так и без его постоянного присутствия.

Преимущества ТКУ

Примеры транспортабельных котельных установок, выпускаемых ООО ПКФ "Экс-Форма":

• Котельная установка ТКУ-100
• Котельная установка ТКУ-1500
• Котельная установка ТКУ-4700

Мы имеем возможность спроектировать и изготовить ТКУ по вашим индивидуальным требованиям. Для этого при заказе транспортабельной котельной установки ТКУ необходимо заполнить опросный лист (ссылка на опросный лист - внизу страницы).

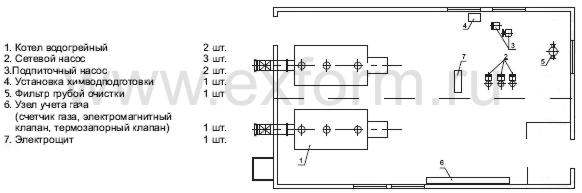

Рис.1. Транспортабельная котельная установка ТКУ

Наименование	ТКУ -50	ТКУ -63	ТКУ -80	ТКУ -100	ТКУ -126	ТКУ -160	ТКУ -200	ТКУ -240	ТКУ -300	ТКУ -400	ТКУ -500
Тепловая мощность, кВт	50	63	80	100	126	160	200	240	300	400	500
КПД котлов, %	84,5	85	86	86	90	90	89	90	89	89	89
Максимальная температура воды на выходе, oС	95	95	95	95	95	95	95	95	95	95	95
Расчетная температура воды на входе, oС	50	50	50	50	50	50	50	50	50	50	50
Рабочее давление воды, МПа, не более	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3
Расчетный расход газа, нм3/ч (при теплоте сгорания 8000 ккал/м3)	6,36	7,96	10	12,5	15,65	17,7	24,4	29,65	37,07	49,4	61,8
Расчетная эл. нагрузка , кВт/час	3,5	3,5	3,5	3,5	3,5	4,5	4,5	4,6	4,6	4,9	7,8
Потребляемая эл. мощность, кВт/час	1,8	1,8	1,8	1,8	1,8	2,8	2,8	3,0	3,0	3,2	4,0
Давление газа на вводе в котельную, кПа, не менее	2,8	2,8	2,8	2,8	2,8	2,8	2,8	2,8	2,8	2,8	2,8
Температура уходящих газов, oС, не ниже	180	205	210	210	200	200	210	200	210	210	210
Общее водопотребление объекта, м3/сут	0,06	0,07	0,09	0,1	0,1	0,1	0,2	0,2	0,3	0,4	1,0
Минимальное разрежение за котлом, Па, не более	3,0	3,0	3,0	3,0	4,0	6,0	7,0	6,0	7,0	7,0	7,0
Масса, т, не более	3,8	3,85	3,9	4,0	4,1	4,15	4,2	4,5	5,0	5,2	6,0
Габаритные размеры, м, не более: - длина - ширина - высота	5,0 2,5 2,6	5,0 2,5 2,6	5,0 2,5 2,6	5,5 2,5 2,6	5,5 2,5 2,6	6,0 2,5 2,6	6,0 2,5 2,6	7,0 2,5 2,6	7,0 2,5 2,6	8,0 2,5 2,6	9,5 2,5 2,6

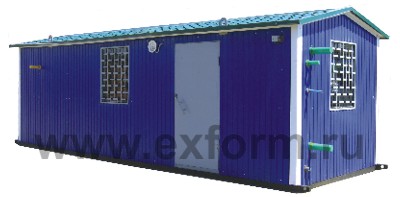

Рис.2. Транспортабельная котельная установка ТКУ

Наименование	ТКУ -1250Б	ТКУ -1500Б	ТКУ -2000Б	ТКУ -2250Б	ТКУ -3000Б	ТКУ -3500Б	ТКУ -4700Б
Тепловая мощность, кВт	1279	1500	2000	2326	3000	3500	4640
КПД котлов, %	92	92	92	92	92	92	92
Максимальная температура воды на выходе, oС	95	95-115	95-115	95	95-115	95	95-115
Расчетная температура воды на входе, oС	70	70	70	70	70	70	70
Рабочее давление воды, МПа, не более	0,6	0,6	0,6	0,6	0,6	0,6	0,6
Расчетный расход газа, нм3/ч (при теплоте сгорания 8000 ккал/м3)	135,8	173,4	231,2	247,2	346,8	407,8	536,4
Потребляемая эл. мощность, кВт/час	11,5	17,0	20,25	21,2	19,96	37,24	43,39
Давление газа на вводе в котельную, кПа, не менее	4,0	4,0	4,0	4,0	4,0	4,0	4,0
Температура уходящих газов, oС, не ниже	160	155	155	160	155	160	155
Разрежение за котлом, Па, не более	70	0,0	0,0	80	0,0	80	0,0
Масса, т, не более	12	18	18,5	13	23	25	28
Габаритные размеры, м, не более
- длина	8,5	9,5	9,5	9,0	10,0	10,5	11,0
- ширина	5,4	5,1	5,4	5,4	7,5	5,8	5,8
- высота	2,7	2,7	2,7	2,7	3,0	3,0	3,4

Опросный лист ТКУ
