25.02.2019

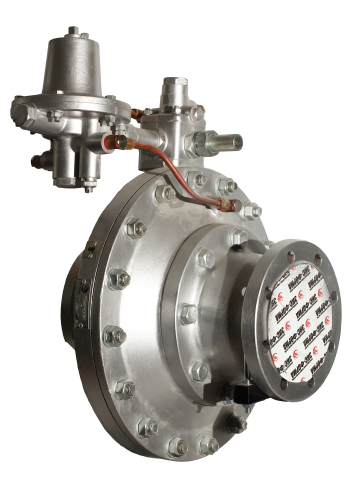

Расширена линейка регуляторов РДП


ООО ПКФ «Экс-Форма» является разработчиком и производителем прямоточных регуляторов давления газа РДП.

C целью более точного соответствия проектным решениям, с 2019 года расширена линейка выпускаемых регуляторов по диапазону пропускной способности.

Налажен серийный выпуск регуляторов РДП в исполнениях «/1» и «/2» по максимальной пропускной способности, в зависимости от хода гильзы (подвижного седла).

Регуляторы всех исполнений могут быть оснащены встроенным глушителем шума или комплектоваться внешним глушителем шума, изготавливаться с встроенным фильтром или без него, оснащаться ускорителем.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Наименование параметра или размера

Значения параметров

РДП 50

РДП 50/1

РДП 50/2

РДП 100

РДП 100/1

РДП 100/2

РДП 200

РДП 200/1

РДП 200/2

Регулируемая среда

природный газ ГОСТ 5542

Номинальный диаметр, DN

50

100

200

Диапазон входных давлений, МПа

- исполнение Н

0,05 – 1,2

- исполнение В

0,1 – 1,2

Диапазон выходных давлений, МПа

- исполнение Н

0,0015 – 0,06

- исполнение В

0,06 – 0,6

Пропускная способность , ст.м3

7138

5710

4283

28555

22844

17133

95183

76146

57110

Коэффициент Кv

30

24

18

120

96

72

400

320

240

Стабильность поддержания выходного давления, %

±10

Соединение с газопроводом

Фланцевое  исполнение В по ГОСТ 33259

Строительная  длина, мм

230±1,5

350±2,0

420±2,5

Строительная длина с катушкой, мм

-

500±2,5

600±3,0

Габаритные размеры, мм, не более

длина

240

350

420

ширина

440

520

625

высота

520

600

780

ширина с ускорителем

540

630

660

Масса, кг, не более

- с катушкой

-

65

120

- без катушки

20

42

88

Пропускная способность модификаций РДП "/1" и РДП "/2"

Таблицы пропускной способности РДП в зависимости от модели.

РДП 50

РДП 50/1 Н/В. Пропускная способность ст.м3/ч

Рвых. МПа

Рвход. МПа

0,05

0,06

0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,9

1

1,1

1,2

0,0015-0,005

606

670

882

1322

1761

2200

2638

3078

3516

3955

4394

4833

5272

5710

0,006



668

881

1322

1761

2200

2638

3078

3516

3955

4394

4833

5272

5710

0,007



665

881

1322

1761

2200

2638

3078

3516

3955

4394

4833

5272

5710

0,008



662

880

1322

1761

2200

2638

3078

3516

3955

4394

4833

5272

5710

0,009



658

879

1322

1761

2200

2638

3078

3516

3955

4394

4833

5272

5710

0,01



654

878

1322

1761

2200

2638

3078

3516

3955

4394

4833

5272

5710

0,02



0

864

1322

1761

2200

2638

3078

3516

3955

4394

4833

5272

5710

0,03





841

1322

1761

2200

2638

3078

3516

3955

4394

4833

5272

5710

0,04





808

1322

1761

2200

2638

3078

3516

3955

4394

4833

5272

5710

0,05





763

1322

1761

2200

2638

3078

3516

3955

4394

4833

5272

5710

0,06





0

1318

1761

2200

2638

3078

3516

3955

4394

4833

5272

5710

0,07







1310

1761

2200

2638

3078

3516

3955

4394

4833

5272

5710

0,08







1294

1761

2200

2638

3078

3516

3955

4394

4833

5272

5710

0,09







1273

1761

2200

2638

3078

3516

3955

4394

4833

5272

5710

0,1







1245

1761

2200

2638

3078

3516

3955

4394

4833

5272

5710

0,2







0

1523

2154

2638

3078

3516

3955

4394

4833

5272

5710

0,3









0

1758

2486

3045

3516

3955

4394

4833

5272

5710

0,4











0

1965

2779

3403

3930

4394

4833

5272

5710

0,5













0

2152

3043

3727

4304

4812

5272

5710

0,6















0

2324

3287

4026

4649

5197

5694



РДП 50/2 Н/В. Пропускная способность ст.м³/ч

Рвых. МПа

Рвход. МПа

0,05

0,06

0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,9

1

1,1

1,2

0,0015-0,005

455

503

661

991

1321

1650

1979

2308

2637

2966

3296

3625

3954

4283

0,006



501

661

991

1321

1650

1979

2308

2637

2966

3296

3625

3954

4283

0,007



499

661

991

1321

1650

1979

2308

2637

2966

3296

3625

3954

4283

0,008



496

660

991

1321

1650

1979

2308

2637

2966

3296

3625

3954

4283

0,009



493

659

991

1321

1650

1979

2308

2637

2966

3296

3625

3954

4283

0,01



491

659

991

1321

1650

1979

2308

2637

2966

3296

3625

3954

4283

0,02



0

648

991

1321

1650

1979

2308

2637

2966

3296

3625

3954

4283

0,03





631

991

1321

1650

1979

2308

2637

2966

3296

3625

3954

4283

0,04





606

991

1321

1650

1979

2308

2637

2966

3296

3625

3954

4283

0,05





572

991

1321

1650

1979

2308

2637

2966

3296

3625

3954

4283

0,06





0

989

1321

1650

1979

2308

2637

2966

3296

3625

3954

4283

0,07







982

1321

1650

1979

2308

2637

2966

3296

3625

3954

4283

0,08







971

1321

1650

1979

2308

2637

2966

3296

3625

3954

4283

0,09







955

1321

1650

1979

2308

2637

2966

3296

3625

3954

4283

0,1







934

1321

1650

1979

2308

2637

2966

3296

3625

3954

4283

0,2







0

1142

1616

1979

2308

2637

2966

3296

3625

3954

4283

0,3









0

1318

1865

2284

2637

2966

3296

3625

3954

4283

0,4











0

1474

2084

2552

2948

3296

3625

3954

4283

0,5













0

1614

2282

2795

3228

3609

3954

4283

0,6













0

1743

2465

3019

3487

3898

4270



РДП 100

РДП 100/1 Н/В. Пропускная способность ст.м³/ч

Рвых. МПа

Р вход. МПа

0,05

0,06

0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,9

1

1,1

1,2

0,0015-0,005

2428

2684

3528

5289

7045

8800

10555

12311

14066

15822

17578

19333

21088

22844

0,006



2672

3526

5289

7045

8800

10555

12311

14066

15822

17578

19333

21088

22844

0,007



2660

3523

5289

7045

8800

10555

12311

14066

15822

17578

19333

21088

22844

0,008



2646

3521

5289

7045

8800

10555

12311

14066

15822

17578

19333

21088

22844

0,009



2633

3518

5289

7045

8800

10555

12311

14066

15822

17578

19333

21088

22844

0,01



2619

3514

5289

7045

8800

10555

12311

14066

15822

17578

19333

21088

22844

0,02



0

3458

5289

7045

8800

10555

12311

14066

15822

17578

19333

21088

22844

0,03





3366

5289

7045

8800

10555

12311

14066

15822

17578

19333

21088

22844

0,04





3233

5289

7045

8800

10555

12311

14066

15822

17578

19333

21088

22844

0,05





3054

5289

7045

8800

10555

12311

14066

15822

17578

19333

21088

22844

0,06





0

5276

7045

8800

10555

12311

14066

15822

17578

19333

21088

22844

0,07







5239

7045

8800

10555

12311

14066

15822

17578

19333

21088

22844

0,08







5178

7045

8800

10555

12311

14066

15822

17578

19333

21088

22844

0,09







5093

7045

8800

10555

12311

14066

15822

17578

19333

21088

22844

0,1







4981

7045

8800

10555

12311

14066

15822

17578

19333

21088

22844

0,2







0

6094

8618

10555

12311

14066

15822

17578

19333

21088

22844

0,3









0

7033

9946

12182

14066

15822

17578

19333

21088

22844

0,4









0

7861

11117

13615

15722

17578

19333

21088

22844

0,5













0

8609

12175

14911

17218

19250

21088

22844

0,6















0

9298

13149

16104

18595

20790

22774



РДП 100/2 Н/В. Пропускная способность ст.м³/ч

Рвых. МПа

Р вход. МПа

0,05

0,06

0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,9

1

1,1

1,2

0,0015-0,005

1821

2013

2646

3967

5284

6600

7916

9233

10550

11866

13183

14500

15816

17133

0,006



2004

2644

3967

5284

6600

7916

9233

10550

11866

13183

14500

15816

17133

0,007



1995

2642

3967

5284

6600

7916

9233

10550

11866

13183

14500

15816

17133

0,008



1985

2641

3967

5284

6600

7916

9233

10550

11866

13183

14500

15816

17133

0,009



1975

2638

3967

5284

6600

7916

9233

10550

11866

13183

14500

15816

17133

0,01



1964

2635

3967

5284

6600

7916

9233

10550

11866

13183

14500

15816

17133

0,02



0

2594

3967

5284

6600

7916

9233

10550

11866

13183

14500

15816

17133

0,03





2524

3967

5284

6600

7916

9233

10550

11866

13183

14500

15816

17133

0,04





2425

3967

5284

6600

7916

9233

10550

11866

13183

14500

15816

17133

0,05





2290

3967

5284

6600

7916

9233

10550

11866

13183

14500

15816

17133

0,06





0

3957

5284

6600

7916

9233

10550

11866

13183

14500

15816

17133

0,07







3929

5284

6600

7916

9233

10550

11866

13183

14500

15816

17133

0,08







3884

5284

6600

7916

9233

10550

11866

13183

14500

15816

17133

0,09







3820

5284

6600

7916

9233

10550

11866

13183

14500

15816

17133

0,1







3736

5284

6600

7916

9233

10550

11866

13183

14500

15816

17133

0,2







0

4571

6464

7916

9233

10550

11866

13183

14500

15816

17133

0,3









0

5275

7460

9136

10550

11866

13183

14500

15816

17133

0,4











0

5896

8338

10211

11791

13183

14500

15816

17133

0,5













0

6457

9131

11183

12914

14438

15816

17133

0,6















0

6973

9862

12078

13946

15592

17081



  РДП 200

РДП 200/1 Н/В. Пропускная способность ст.м³/ч

Рвых. МПа

Р вход. МПа

0,05

0,06

0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,9

1

1,1

1,2

0,0015-0,005

8094

8949

11762

17631

23482

29334

35186

41038

46889

52740

58592

64443

70295

76146

0,006



8909

11754

17631

23482

29334

35186

41038

46889

52740

58592

64443

70295

76146

0,007



8867

11746

17631

23482

29334

35186

41038

46889

52740

58592

64443

70295

76146

0,008



8823

11736

17631

23482

29334

35186

41038

46889

52740

58592

64443

70295

76146

0,009



8778

11726

17631

23482

29334

35186

41038

46889

52740

58592

64443

70295

76146

0,01



8730

11714

17631

23482

29334

35186

41038

46889

52740

58592

64443

70295

76146

0,02



0

11529

17631

23482

29334

35186

41038

46889

52740

58592

64443

70295

76146

0,03





11220

17631

23482

29334

35186

41038

46889

52740

58592

64443

70295

76146

0,04





10776

17631

23482

29334

35186

41038

46889

52740

58592

64443

70295

76146

0,05





10179

17631

23482

29334

35186

41038

46889

52740

58592

64443

70295

76146

0,06





0

17587

23482

29334

35186

41038

46889

52740

58592

64443

70295

76146

0,07





17465

23482

29334

35186

41038

46889

52740

58592

64443

70295

76146

0,08







17262

23482

29334

35186

41038

46889

52740

58592

64443

70295

76146

0,09







16977

23482

29334

35186

41038

46889

52740

58592

64443

70295

76146

0,1







16605

23482

29334

35186

41038

46889

52740

58592

64443

70295

76146

0,2







0

20314

28729

35186

41038

46889

52740

58592

64443

70295

76146

0,3









0

23444

33155

40607

46889

52740

58592

64443

70295

76146

0,4











0

26203

37057

45385

52406

58592

64443

70295

76146

0,5











0

28698

40585

49706

57395

64170

70295

76146

0,6















0

30992

43830

53680

61985

69301

75915



РДП 200/2 Н/В. Пропускная способность ст.м³/ч

Рвых. МПа

Р вход. МПа

0,05

0,06

0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,9

1

1,1

1,2

0,0015-0,005

6071

6712

8821

13223

17612

22001

26389

30778

35167

39555

43944

48332

52721

57110

0,006



6682

8816

13223

17612

22001

26389

30778

35167

39555

43944

48332

52721

57110

0,007



6650

8809

13223

17612

22001

26389

30778

35167

39555

43944

48332

52721

57110

0,008



6617

8802

13223

17612

22001

26389

30778

35167

39555

43944

48332

52721

57110

0,009



6583

8794

13223

17612

22001

26389

30778

35167

39555

43944

48332

52721

57110

0,01



6548

8785

13223

17612

22001

26389

30778

35167

39555

43944

48332

52721

57110

0,02



0

8647

13223

17612

22001

26389

30778

35167

39555

43944

48332

52721

57110

0,03





8415

13223

17612

22001

26389

30778

35167

39555

43944

48332

52721

57110

0,04



8082

13223

17612

22001

26389

30778

35167

39555

43944

48332

52721

57110

0,05





7634

13223

17612

22001

26389

30778

35167

39555

43944

48332

52721

57110

0,06





0

13190

17612

22001

26389

30778

35167

39555

43944

48332

52721

57110

0,07







13099

17612

22001

26389

30778

35167

39555

43944

48332

52721

57110

0,08







12947

17612

22001

26389

30778

35167

39555

43944

48332

52721

57110

0,09







12733

17612

22001

26389

30778

35167

39555

43944

48332

52721

57110

0,1







12454

17612

22001

26389

30778

35167

39555

43944

48332

52721

57110

0,2







0

15236

21547

26389

30778

35167

39555

43944

48332

52721

57110

0,3







0

17583

24866

30455

35167

39555

43944

48332

52721

57110

0,4











0

19652

27793

34039

39305

43944

48332

52721

57110

0,5













0

21523

30439

37279

43046

48128

52721

57110

0,6















0

23244

32872

40260

46489

51976

56936



Возврат к списку












Оставить заявку
Оставьте заявку, наши менеджеры обработают ее и свяжутся с Вами в ближайшее время!
