Новые комбинированные регуляторы давления газа РДП-50К - на заказ по ценам производителя 10.12.2020

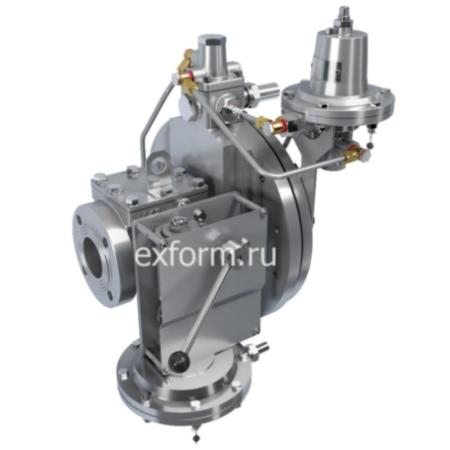

НОВИНКА: Регулятор давления газа прямоточный комбинированный РДП-50К


В 2020 году компания «Экс-Форма» представила новинку в серии регуляторов давления газа прямоточного типа РДП, которые благодаря своей надежности завоевали доверие потребителей.

Для более точного соответствия проектным решениям модернизирована конструкция - был представлен прибор, объединивший регулятор давления газа РДП и новую модификацию запорного клапан КПЗ. Разработка регулятора РДП-50К (регулятор давления прямоточный комбинированный) уникальна и не имеет аналогов у других отечественных производителей.

Решение объединить КПЗ с прямоточным регулятором РДП появилось в результате неспособности существующих регуляторов РДГ стабильно работать на малых расходах газа. Из-за подобной некорректной работы на практике уже были случаи замены регуляторов РДГ на регуляторы РДП. Однако, регуляторы РДГ имеют отличную от регулятора РДП строительную длину, являются комбинированным регуляторами и зачастую заменить регулятор РДГ на РДП невозможно без существенного изменения действующего объекта.
Особое внимание при разработке и конструировании регулятора прямоточного комбинированного РДП-50К уделялось сохранению строительной длины РДГ.


Результат объединения двух приборов КПЗ и РДП имеет ряд неоспоримых преимуществ:

• поток газа не изменяет направления (снижение шумовых характеристик и увеличения пропускной способности регулятора);
• высокая точность поддержания выходного давления и стабильная работа регулятора при расходах газа близких к нулю (за счет применения тонкостенной гильзы в качестве седла регулятора);
• предусмотрена возможность установки ускорителя и встроенного шумоглушителя;
• обслуживание или замена клапана регулятора происходит без разъединения исполнительного механизма;
• в подвижном соединении регулятора применены подшипники с каплевидной структурой, составные уплотнительные системы, которые способные работать практически без смазки, так как уплотнение гильзы происходит по графитовым кольцам специальной конструкции;
• применены грязесъемное уплотнение.

К концу 2020 года планируется наладить серийный РДП-50К и расширение линейки в зависимости от номинального диаметра до РДП-80К и РДП-150К.
Предполагается создать компактное решение - блок редуцирующий на базе прямоточного комбинированного регулятора РДП-50К клапан-монитор-регулятор (КПЗ-РДП-50М-РДП 50) в едином составном корпусе.

Технические характеристики РДП-50К

Наименование параметра

РДП 50К

РДП 80К*5

РДП 150К*5

исполнение Н

исполнение В

исполнение Н

исполнение В

исполнение Н

исполнение В

Рабочая среда

Природный газ по ГОСТ 5542

Номинальный диаметр, DN

50

80

150

Диапазон входных давлений, МПа

0,05-1,2

0,1-1,2

0,05-1,2

0,1-1,2

0,05-1,2

0,1-1,2

Диапазон выходных давлений

0,0015-0,06

0,06-0,6

0,0015-0,06

0,06-0,6

0,0015-0,06

0,06-0,6

Диапазон настройки срабатывания

При понижении

0,0004-0,003

0,003-0,03

0,0004-0,003

0,003-0,03

0,0004-0,003

0,003-0,03

При повышении

0,002-0,075 (0,0075-0,075*)

0,03-0,14 (0,125-0,75*)

0,002-0,075 (0,0075-0,075*)

0,03-0,14 (0,125-0,75*)

0,002-0,075 (0,0075-0,075*)

0,03-0,14 (0,125-0,75*)

Точность срабатывания, %

5*2

5

5*2

5

5*2

5

Условная установленная пропускная способность при максимальном входном давлении, ст м3/час*3

7138

15000

60000

Коэффициент условной пропускной способности, Кv*3

30

70

200

Коэффициент условной пропускной способности со встроенным шумоглушителем, Кv*3

27

63

180

Стабильность поддержания выходного давления, %

±10

±10

±10

Строительная длина, мм

365

530

700

Габаритные размеры, не более, мм

Длина

460

650

840

Ширина

424

490

660

Высота

541

680

780

Тип соединения с газопроводом

Фланцевое, по ГОСТ 33259 исполнение В

Фланцевое, по ГОСТ 33259 исполнение В

Фланцевое, по ГОСТ 33259 исполнение В

Масса, кг, не более

56

80

150

Коэффициент сопротивления, ζ

0,9

0,9

0,9

Потери давления в клапане, Па

*4

*4



*4

* Обеспечивается комплектом сменных пружин

*2 до 0,005 Мпа допускается точность срабатывания 10%

*3 Коэффициент условной пропускной способности, Кv, может отличаться от величины, указанной в таблице, не более чем на ±10%

*4 Допускается определять по формуле ΔР=ζ ρр ν2/2, где:

ρр-плотность газа в рабочих условиях, кг/м3

ν-скорость газа во входном патрубке, м/с

*5 Изделия находятся в разработке, возможна корректировка характеристик
