БЛОКИ РЕДУЦИУЮЩИЕ БР с регулятором-монитором и ускорителем.
Новая разработка ООО ПКФ «ЭКС-ФОРМА»




Завод «Экс-Форма» с 1991 года выпускает промышленное газовое оборудование, которое за годы эксплуатации в различных климатических зонах зарекомендовало себя как надежное и качественное.

Конструкторское бюро ООО ПКФ «Экс-Форма» ведет постоянную работу по разработке новых видов выпускаемого промышленного газового оборудования и модернизации имеющегося. В мае 2017 года нашими специалистами был разработан и запущен в производство новый вид продукции - "Блоки редуцирующие БР" на базе регуляторов РДП.

Блок редуцирующий выполнен в виде двух последовательно установленных регуляторов РДП,
 один из которых оснащен ускорителем и является монитором.


Ускоритель сбрасывает управляющее давление пилота из правой полости исполнительного механизма регулятора в импульсный канал, минуя дроссель регулятора. То есть, если при обычной работе регулятора давление сбрасывалось через отверстие с площадью поперечного сечения примерно 0,5 мм², то с ускорителем сброс управляющего давления происходит через отверстие с площадью 19,5 мм².

Площадь сброса давления с ускорителем увеличилась почти в 40 раз. Данное условие способствует более быстрому закрытию регулятора и, как следствие, меньшему приросту давления на выходе (а в случае с монитором – более быстрому вступлению его в работу).

Технические характеристики блоков редуцирующих БР



Наименование

Регуляторы

Давление

на входе

Давление

выходное

Расход газа, мах

Цена

БР-50Н

РДП-50Н

0.05-1.2 МПа

1.5-60 кПа

7 138 м³/ч

запросить цену

БР-50В

РДП-50В

0.1-1.2 МПа

60-600 кПа

7 138 м³/ч

запросить цену

БР-100Н

РДП-100Н

0.05-1.2 МПа

1.5-60 кПа

28 555 м³/ч

запросить цену

БР-100В

РДП-100В

0.1-1.2 МПа

60-600 кПа

28 555 м³/ч

запросить цену

БР-200Н

РДП-200Н 0.05-1.2 МПа 1.5-60 кПа 95 183 м³/ч запросить цену

БР-200В

РДП-200В 0.1-1.2 МПа 60-600 кПа 95 183 м³/ч запросить цену

Пропускная способность указана без учета запаса для ГРП.

Изделия могут выпускаться правого или левого исполнения, с шумоглушителем и без шумоглушителя.



Преимущества использования Блоков Редуцирующих


Бесперебойная подача газа
Применение в Блоках редуцирования схемы с регулятором-монитором позволяет осуществлять подачу газа потребителю даже при выходе из строя основного регулятора.
Работа с любыми расходами газа
Блоки Редуцирующие модели «Экс-Форма» стабильно работают от любых, сколь угодно малых, до максимальных расходов газа.
Защита потребителя от повышения давления
Ускоритель на регуляторе-мониторе позволяет мгновенно реагировать на повышение выходного давления, обеспечивая тем самым дополнительную защиту потребителю.
Стабильность выходного давления
Отклонение от заданных настроек выходного давления составляет не более 1-2% даже при резком увеличении или уменьшении расход газа.
Отсутствие шумового загрязнения
Применение глушителя шума в Блоках Редуцирующих обеспечивает тихую работу оборудования даже при пиковых расходах газа.
Эффективная работа в тупике
При нулевом расходе газа прирост давления составит не более 5%, что в 4 раза ниже ближайших аналогов
Стабильная работа в период холодов
Блоки Редуцирующие стабильно работают при температуре окружающего воздуха до -45°С не требуя при этом обогрева.
Высокие расходы газа
Одна линия Блока Редуцирующего на базе РДП-200 обеспечивает пропускную способность до 95.000 м³/ч.
Не требуют какого-либо обслуживания в течение 7 лет
Применение высокотехнологичного оборудования в процессе производства позволило увеличить межсервисный интервал до 7 лет.
Минимальные эксплуатационные затраты
Срок службы изделий не менее 35 лет, гарантия 3 года, удобство и простота обслуживания

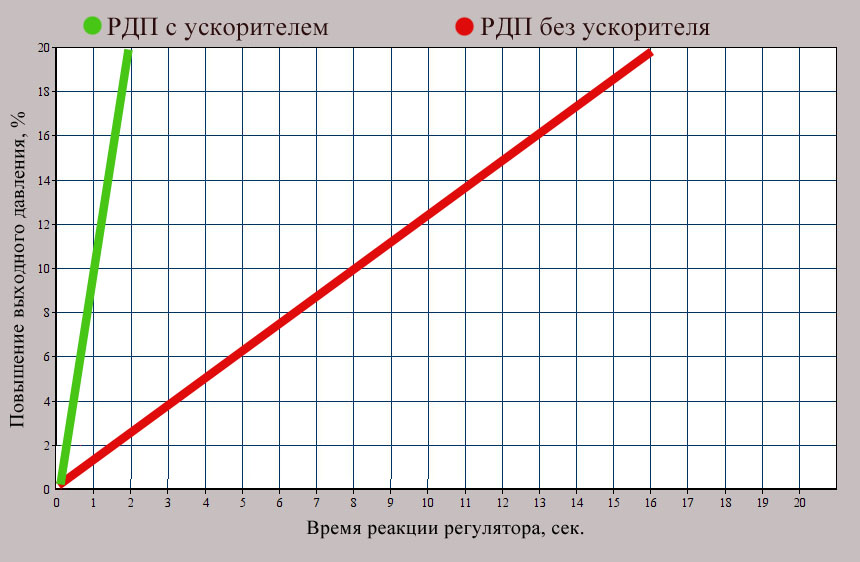

График срабатывания регулятора РДП с ускорителем и без при повышении давления
