Требования к монтажу шкафных газорегуляторных пунктов


Размещение и монтаж шкафного пункта редуцирования газа должен производиться согласно проекту привязки в соответствии с указаниями ПБ12-529-03, СНиП42-01-2002 (СП 62.13330.2011) в следующей последовательности:

  1. установить пункт ГРПШ согласно проекту привязки;
  2. установить продувочные и сбросные трубопроводы;
  3. произвести подключение к газопроводу.

Диаметр газопровода за установкой определяется проектной организацией исходя из “Расчета диаметра газопровода и допустимых потерь давления” свода правил СП 42-101-2003.

После монтажа пункта обвязку технологического оборудования испытать на герметичность согласно проекту привязки и ПБ 12-529-03.

ГРПБ, ШГРП, ШРП, ГСГО, ГРПШ, УГРШ (далее ГРПШ) и другие разновидности шкафных газорегуляторных пунктов размещают отдельно стоящими на несгораемых опорах или на наружных стенах зданий, для газоснабжения которых они предназначены. На наружных стенах зданий размещение ГРПШ с газовым отоплением не допускается.

Допускается размещать ГРПШ ниже уровня поверхности земли, при этом такой ГРПШ следует считать отдельно стоящим.

ГРПШ с входным давлением газа до 0,3 МПа включительно устанавливают:

- на наружных стенах жилых, общественных, в том числе административного назначения, административных и бытовых зданий независимо от степени огнестойкости и класса конструктивной пожарной опасности при расходе газа до 50 м /ч;
- на наружных стенах жилых, общественных, в том числе административного назначения, административных и бытовых зданий не ниже степени огнестойкости III и не ниже класса конструктивной пожарной опасности С1 при расходе газа до 400 м /ч.

ГРПШ с входным давлением газа до 0,6 МПа включительно допускается устанавливать на наружных стенах производственных зданий, котельных, общественных и бытовых зданий производственного назначения с помещениями категорий В4, Г и Д и котельных.

ГРПШ с входным давлением газа свыше 0,6 МПа на наружных стенах зданий устанавливать не допускается.

При установке ГРПШ с входным давлением газа до 0,3 МПа включительно на наружных стенах зданий расстояние от стенки ГРПШ до окон, дверей и других проемов должно быть не менее 1 м, а при входном давлении газа свыше 0,3 до 0,6 МПа включительно - не менее 3 м.
При размещении отдельно стоящего ГРПШ с входным давлением газа до 0,3 МПа включительно его следует размещать со смещением от проемов зданий на расстояние не менее 1 м.

Допускается размещение ГРПШ на покрытиях с негорючим утеплителем газифицируемых производственных, общественных, в том числе административного назначения, бытовых и жилых (при наличии крышной котельной) зданий степеней огнестойкости I-II, класса конструктивной пожарной опасности С0 со стороны выхода на кровлю на расстоянии не менее 5 м от выхода.

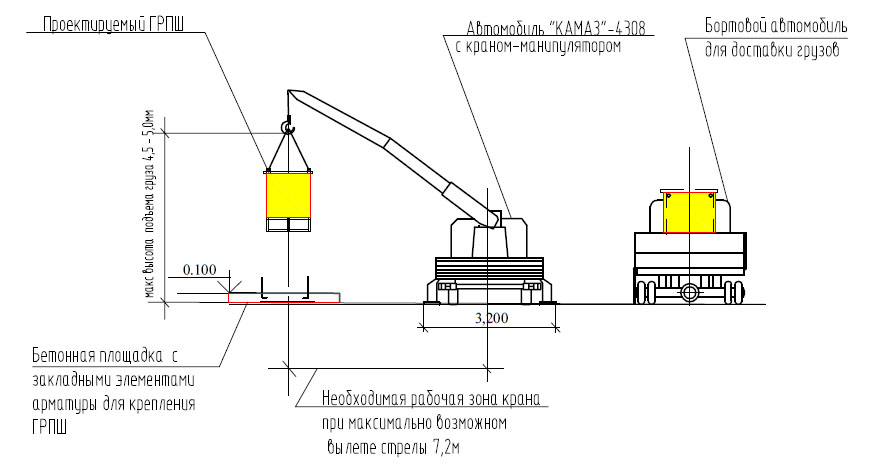

Схема выполнения работ по монтажу ГРПШ

схема монтажа грпш

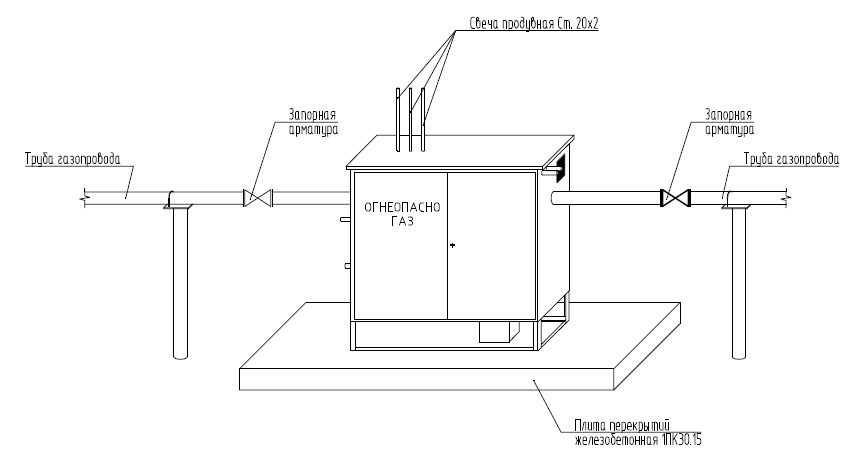

Схема установки и привязки ГРПШ

схема монтажа грпш


Примеры выполненных работ по монтажу ГРПШ


Монтаж ГРПШ
монтаж шрп
монтаж шгрп
