Проект организации заземления ГРПШ



Защита каждого проектируемого ГРПШ от прямых ударов молнии (ПУМ) выполняется с помощью молниеотвода, состоящего из:

- молниеприемника (1 шт.);
- токоотводов;
- заземлителя.

Молниеприемник устанавливается на удаленный от защищаемого объекта молниеотвод (но не рассматриваемый в качестве отдельно стоящего). Каждый молниеотвод в двух местах через токоотводы из полосы горячеоцинкованной 40х4 мм, соединяется с наружным заземляющим устройством (ЗУ).

Проектируемые заземляющие устройства для защищаемых объектов являются общими для цепей молниезащиты, заземления, вторичных проявлений молнии каждого объекта (п.1.7.55 ПУЭ).Заземление выполняется присоединением всех металлических нетоковедущих частей оборудования к заземляющему устройству. Защита от вторичных проявлений молнии, статического электричества и с целью уравнивания потенциалов выполняется присоединением, металлического корпуса технологического шкафа к системе уравнивания потенциалов.

заземление ГРПШ
Заземляющие устройства объектов защиты предусмотрены из горизонтальных активных соляных электродов модели АС-3НГ-Б "УДАВ" (далее электродов), их количество, длина и глубина погружения определена расчетом для каждого проектируемого объекта. Активное вещество электрода - соляной наполнитель «СНАП-24» (далее наполнитель).

Вокруг активного соляного электрода, при помощи грунтового катализатора «ГАК-30» (далее катализатор) формируется специальный грунт, который создаёт низкоомную среду. Срок службы электрода - 30 лет. Активный соляной электрод спроектирован специально для высокоомных типов грунта (многолетнемерзлый, песчаный, крупнообломочный, скальный) и основан на принципе искусственного увеличения электропроводимости грунта путём равномерного увеличения концентрации активного вещества (наполнителя) в околоэлектродной среде. Данный тип заземлителя - обслуживаемый.

Обслуживание активного соляного электрода состоит в периодичном (раз в 10 лет) инспектировании количества солевой смеси внутри него. Если соляной наполнитель полностью превратился в электролит, то электрод заправляется заново, то есть, в него засыпается новый объем наполнителя. Сам процесс высаливания длителен и регулярен. Заводская заправка электрода достаточна в среднем на 10 лет. Срок эксплуатации 30-50 лет. Активные соляные электроды объединенны горизонтальным электродом образующим за- мкнутый контур, горячеоцинкованной полосой 40х4 мм (см. п.542.2.1; табл. 54.1, ГОСТ Р 50571.5.54-2013).

Принятые проектом расчетные значения сопротивления растеканию заземляющих устройств защищаемых объектов не превышают 10 Ом, для каждого объекта, требуемое сопротивление должно быть обеспечено в любое время года. Предусмотрена система уравнивания потенциалов, соединяющая между собой следующие проводящие части (системы электроснабжения и телеметрии не предусматриваются):
- заземляющее устройство системы молниезащиты;
- металлический каркас шкафов ШРП;
- токоотводы молниеприемника.

Все электромонтажные работы вести в соответствии с указаниями ПУЭ, СНиП 3.05.06-85 и другой действующей нормативно-технической документации. Составить акт освидетельствования скрытых работ по устройству и монтажу заземлителей и токоотводов недоступных для осмотра. Составить акты испытаний устройств молниезащиты и защиты от вторичных проявлений молнии. Траншеи для горизонтальных заземлителей должны заполняться однородным грунтом, не содержащим щебень и строительный мусор.

Соединение частей заземлителя, а также соединение заземлителей с заземляющими про- водниками следует выполнять при помощи ручной электродуговой сварки. Длина сварного шва должна быть не менее двукратной ширины проводников из полосовой стали, высоту сварных швов для проводников из полосовой стали принимают по толщине полосы. Сварные швы, расположенные в земле, следует покрывать битумным лаком (п. 4.12. РД 34.21.122-87). Во время грозы работы на устройствах молниезащиты и вблизи них не производить.

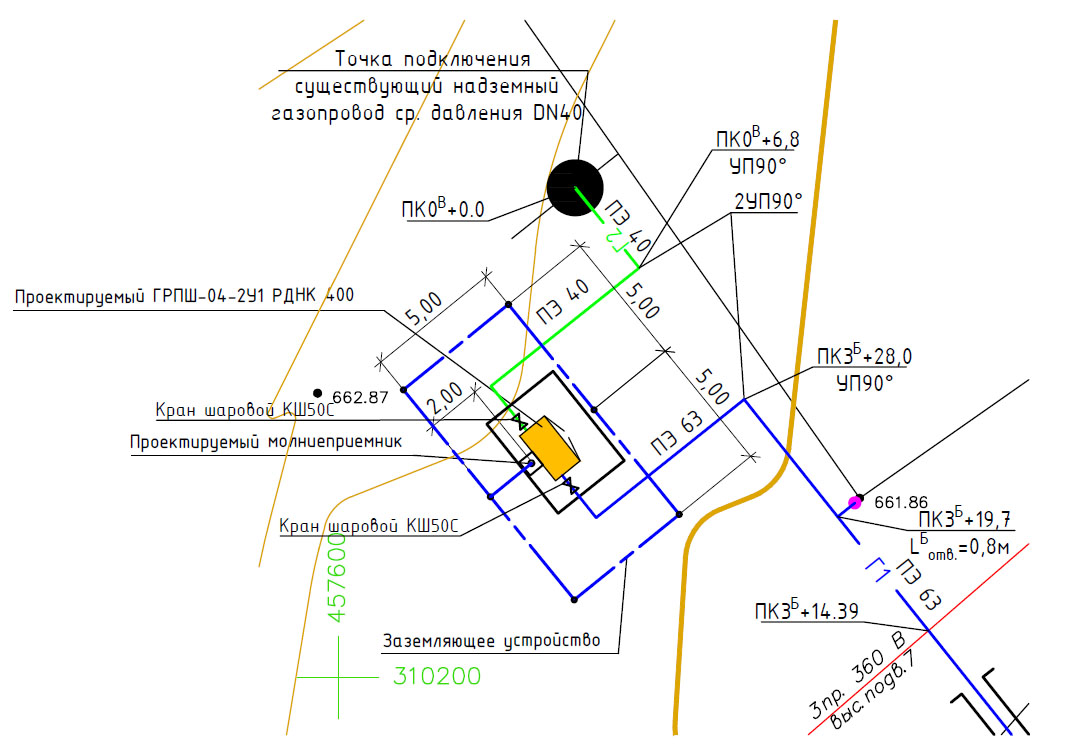

План заземления ГРПШ

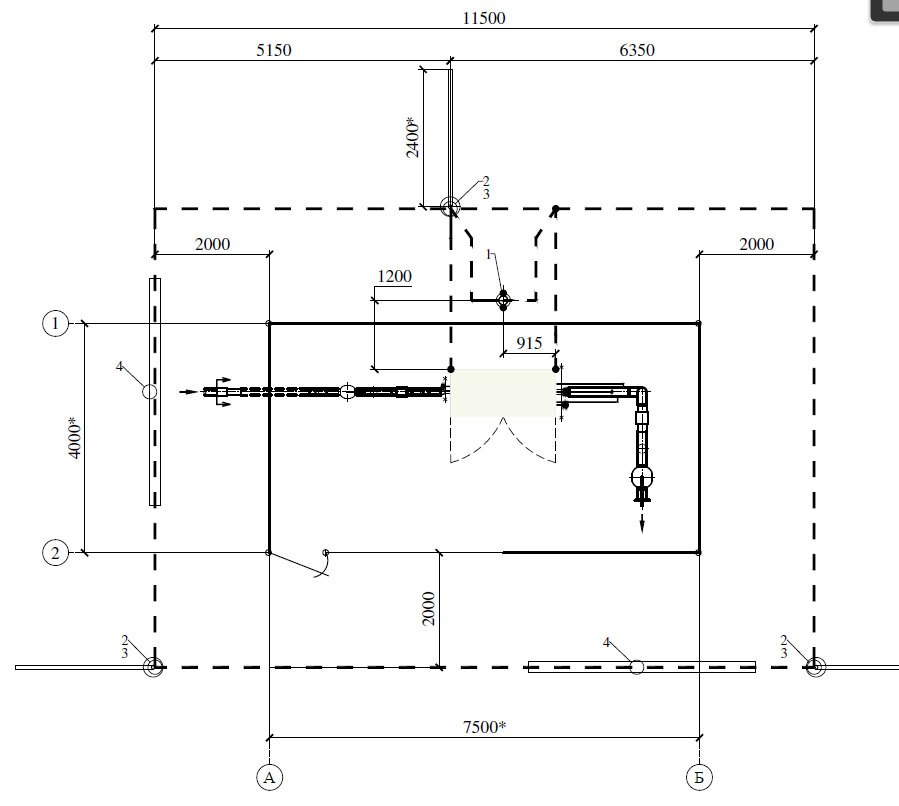

схема заземления ГРПШ

Состав системы заземления



В состав систем молниезащиты и заземления входят элементы из нержавеющей, горячеоцинкованной и оцинкованной стали, а так же из алюминия и меди:

- Молниеприемники, мачты молниеприемников, бетонные и металлические основания;

Держатели проводника:
- кровельный пластиковый держатель с бетоном /без бетона (высота крепления проводника 100мм);
- Держатель фасадный;
- Держатель прута на трубе;
- Держатель полосы (скоба);
- Держатель под черепицу;
- Держатель кровельный на конек;
- Держатель фальцевый;
- Держатель коньковый регулируемый;
- Держатель фасадный пластиковый;
- Держатель дистанционный.

- Зажимы (соединители): универсальные, контрольные, прута на заземлителе, продольные;

Заземление:
- Штырь заземлителя;
- Наконечник, муфта, винт ударный;
- грунтовый колодец;
- дополнительные материалы (зажимы, смазка электропроводящая, лента антикоррозийная);

Проводники:
- Проволока горячеоцинкованная в бухтах (6мм, 8мм, 10мм);
- Круг горячеоцинкованный в прутах (10мм, 12мм);
- Полоса горячеоцинкованный в прутах (4*25мм, 4*40мм, 5*50мм);
- Проволока алюминиевая в бухтах (8мм);

Заземляющее устройство КТП принято общим для напряжений 10 кВ и 0,4 кВ.

Заземляющее устройство выполнить на площадке установки КТП-10/0,4 кВ. Для этого использовать электроды из угловой стали сечением 50х50х5мм, длиной 3 м, соединенные стальной полосой сечением 40х5 мм с помощью сварки. Заземляющее устройство проложить в земле на глубине 0,6 м от поверхности земли.
Заземлению подлежат нейтраль и корпус силового трансформатора, а так же все металлические части конструкций аппаратов и оборудования, которые могут оказаться под напряжением вследствие нарушения изоляции.

Сопротивление заземляющего устройства КТП должно соответствовать требованиям главы 1.7 ПУЭ Седьмого издания. Удельное сопротивление грунта принимается как для глины – 50 Ом.
Металлические конструкции должны иметь надежный электрический контакт с заземляющим устройством.
При монтаже устройств заземления КТП руководствоваться СНиП 3.05.06-85 и ПУЭ Седьмого издания.

После окончания монтажных работ необходимо провести испытание заземляющего устройства согласно «Правилам устройства электроустановок».
