ГРПШ-15-2Н(В)-У1
ГРПШ-15-2Н(В)-У1 ГРПШ-15-2Н(В)-У1

Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРПШ-15-2Н(В)-У1
Наличие: Под заказ
Цена: По запросу

Газорегуляторные пункты на базе регуляторов давления газа РДГ-80Н и РДГ-80В выпускаются на нашем предприятии с настройкой на низкое выходное давление и двумя линиями редуцирования под маркой ГРПШ-15-2НУ1 или с настройкой на высокое выходное давление под маркой ГРПШ-15-2ВУ1.

заполнить опросный лист
запросить стоимость
задать вопрос



Наименование

ГРПШ-15-2Н(В)-У1

ГРПШ-15-2НУ1

ГРПШ-15-2ВУ1

Тип регулятора давления газа

РДГ-80Н

РДГ-80В

Регулируемая среда

Природный газ ГОСТ 5542-87

Температура окруж. воздуха, Со

в шкафу

-40…+45

на раме

+1…+60

Давление газа на входе, Рвх, МПа

до 1,2

Диапазон настройки давления газа на выходе, Рвых, кПа

1,5…60

60…600

Пропускная способность (для газа плотностью ρ=0,72 кг/м3) в зависимости от входного давления, м3/ч, не менее:**

0,05 МПа

1000 (для пунктов с регуляторами РДГ-80Н)

0,1 МПа

1800

0,2 МПа

2720

0,3 МПа

3600

0,4 МПа

4480

0,5 МПа

5400

0,6 МПа

6280

0,9 МПа

8960

1,2 МПа

11680

Диапазон настройки давления срабатывания отключ. устройства, кПа

при пониж. Рвых

(0,15…0,5) х Рвых. (но не менее 0,0009 МПа)

при повыш. Рвых

(1,25…1,5) х Рвых

Диапазон давления срабатывания механизма контроля, МПа:

- при понижении выходного давления

- при повышении выходного давления

(0,15…0,5) х Рвых (но не менее 0,0009 МПа)

(1,25…1,5) х Рвых

Давления срабатывания сбросного клапана, МПа

1,15 х Рвых

Тепловая мощность, кВт, обогревателя при давлении газа на входе:

2,0 кПа

0,5

0,7

3,6 кПа

Соединение

Фланцевое по ГОСТ 12820-80

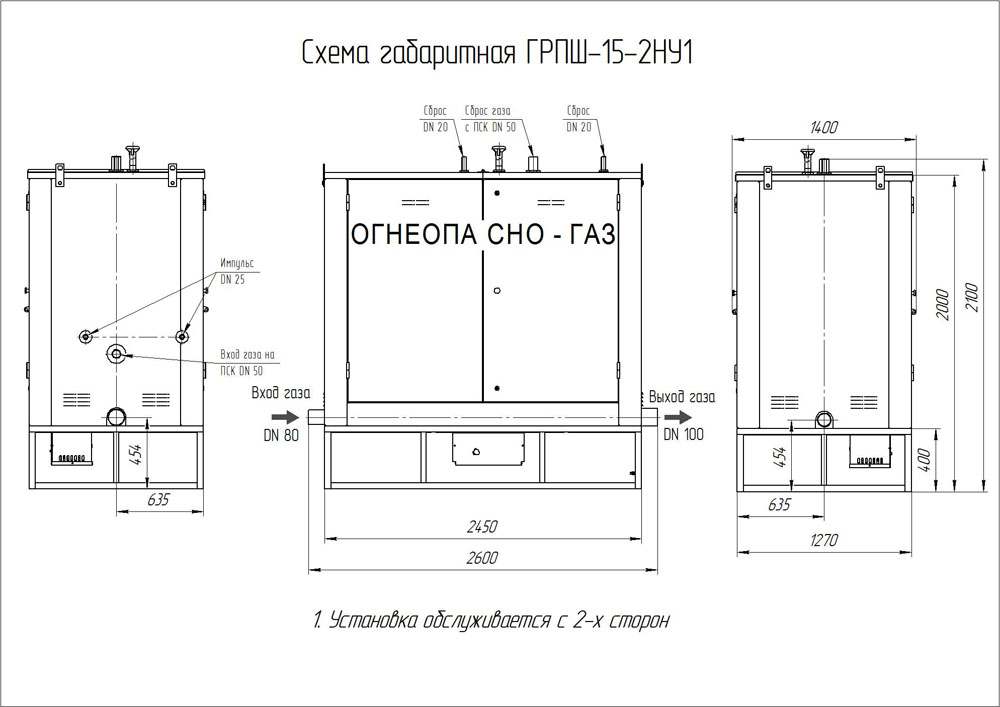

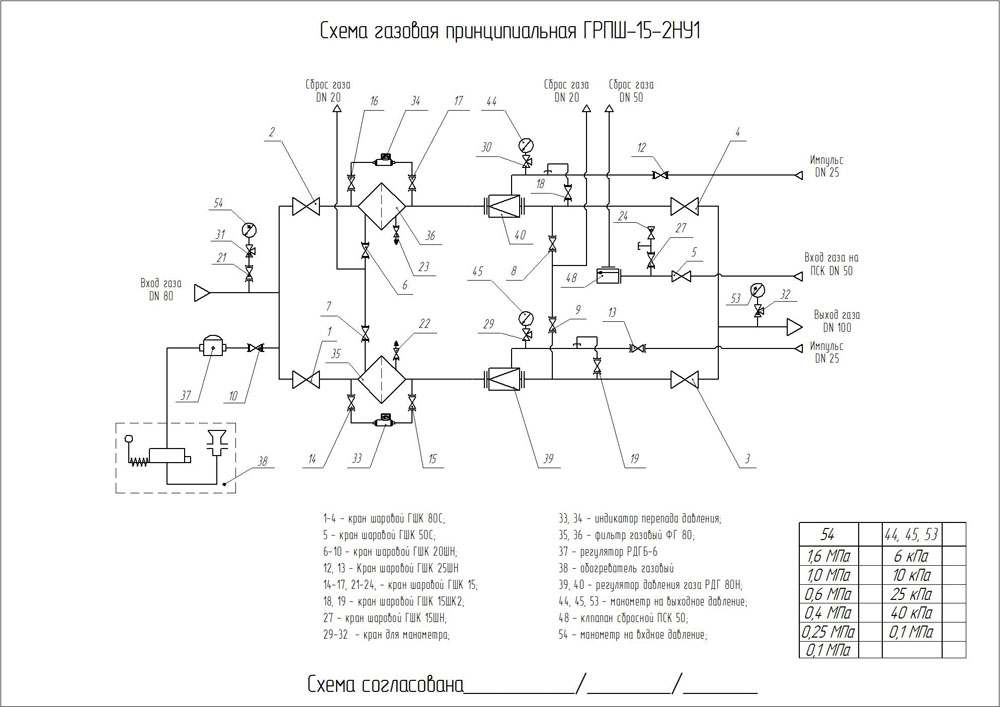

схема ГРПШ-15-2НУ1
*Для каждого проекта наш конструкторский отдел бесплатно разрабатывает газовую и габаритную схему будущей установки, которая будет согласованна с заказчиком. Просьба не использовать в проектах представленные на сайте  схемы без согласования с нашими конструкторами.

Газорегуляторные пункты шкафные ГРПШ-15-2Н-У1 и ГРПШ-15-2В-У1 применяются в системах газоснабжения сельских и городских населенных пунктов, комуннально-бытовых зданий, объектов промышленного и сельскохозяйственного назначения и предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления, и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого потребителю по ГОСТ 5542–87.

ГРПШ-15-2Н-У1 — шкафной газорегуляторный пункт на базе регуляторов РДГ-80Н;
ГРПШ-15-2В-У1 — шкафной газорегуляторный пункт на базе регуляторов РДГ-80В.

Условия эксплуатации пункта должны соответствовать климатическому исполнению У1по ГОСТ 15150–69, для работы окружающей среды от минус 40 до +45°С (от минус 40 до +45°С).

Принцип работы ГРПШ-15-2Н(В)-У1


Газорегуляторный пункт ГРПШ-15-2Н (В)-У1 состоит из металлического шкафа, в котором установлено технологическое оборудование и работает (согласно функциональной схеме) следующим образом:

Газ по входному трубопроводу через входной кран шаровой ДУ-80, поступает в фильтр ФГ-80 (где происходит очистка газа от механических примесей, окалины и пыли), затем поступает к регулятору давления газа, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран шаровой ДУ-100 поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан ПСК-50, и происходит сброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном и выходном газопроводе установлены манометры  предназначенные для замера входного давления и определения перепада давления на фильтрующей кассете. По индивидуальному заказу для удобства обслуживания газового фильтра, устанавливается датчик перепада давления ДПД-5 или ДПД-10, либо индикатор перепада давления ИПД-5 или ИПД-10. Максимально допустимое падение давление на кассете фильтра — 10кПа.

В случае ремонта оборудования газ поступает к потребителю через резервную линию.

На газопроводе после входного крана и после регулятора давления газа предусмотрены продувочные трубопроводы.

ГРПШ-15-2НУ1 и ГРПШ-15-2ВУ1 подходят для сетей газоснабжения со следующими характеристиками:
- давление в газопроводе от 0.1 до 1.2 МПа;
- расход газа потребителем до 12.000 м3/ч;
- давление на выходе от 1.5 до 600 кПа.

ГРПШ-15-2НУ1 и ГРПШ-15-2ВУ1 обладают следующими эксплуатационными свойствами:
- срок службы 35 лет;
- гарантия на изделие - 12 месяцев;
- интервал обслуживания не реже чем 1 раз в 5 лет.
