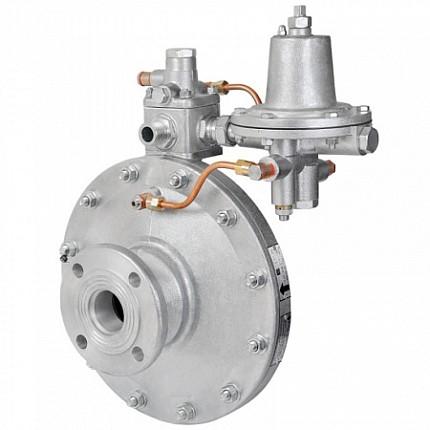

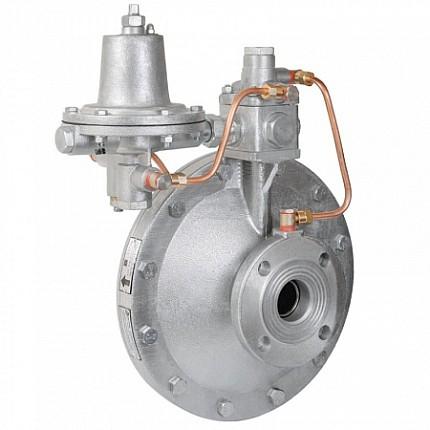

Регулятор давления газа РДП-50 — это младшая и самая востребованная модель в линейке прямоточных регуляторов «Экс-Форма». При диаметре ДУ-50 и массе всего 20 кг он обеспечивает пропускную способность до 6 060 м³/ч. Стабильная работа от нулевых расходов, герметичность класса «А» и увеличенный межремонтный интервал делают его оптимальным выбором для котельных, ГРП и промышленных установок.
Конструкция защищена патентом РФ №2319193. Регулятор построен на 14 конструктивных преимуществах, которые в сумме дают срок службы 40 лет — на 5 лет больше, чем у аналогов.
14 ключевых преимуществ РДП-50
- Повышенная пропускная способность. Kv=30 — выше, чем у аналогов в классе ДУ-50.
- Работа на тупиковых ветках. Прирост давления при нулевом расходе — не более 5–10%.
- Минимальное время переходного процесса. Отсутствие автоколебаний за счёт упругой обратной связи.
- Устойчивость к экстремальным температурам. Стабильная работа в диапазоне от –40°С до +60°С.
- Точность 1–2%. Стабильность поддержания выходного давления на уровне лучших мировых образцов.
- Работа от нулевого расхода. Не требует минимального потока газа для стабильной работы.
- Универсальность применения. Подходит для объектов со сколь угодно малыми расходами газа.
- Стабилизатор. Максимально снижает зависимость выходного давления от изменений на входе.
- Малый вес. Всего 20 кг — существенно легче аналогов.
- Увеличенный срок службы. 40 лет — на 5 лет больше, чем у конкурентов.
- Межремонтный интервал. До 7 лет без обслуживания.
- Комплектующие мирового уровня. Мембрана EFFBE (Франция), фитинги и дроссели Camozzi (Италия).
- Высокотемпературная смазка Wurth Sabesto. Обеспечивает работу при высоких и низких температурах.
- Герметичность класса «А». По ГОСТ 9544. Протечки газа при закрытом затворе исключены.

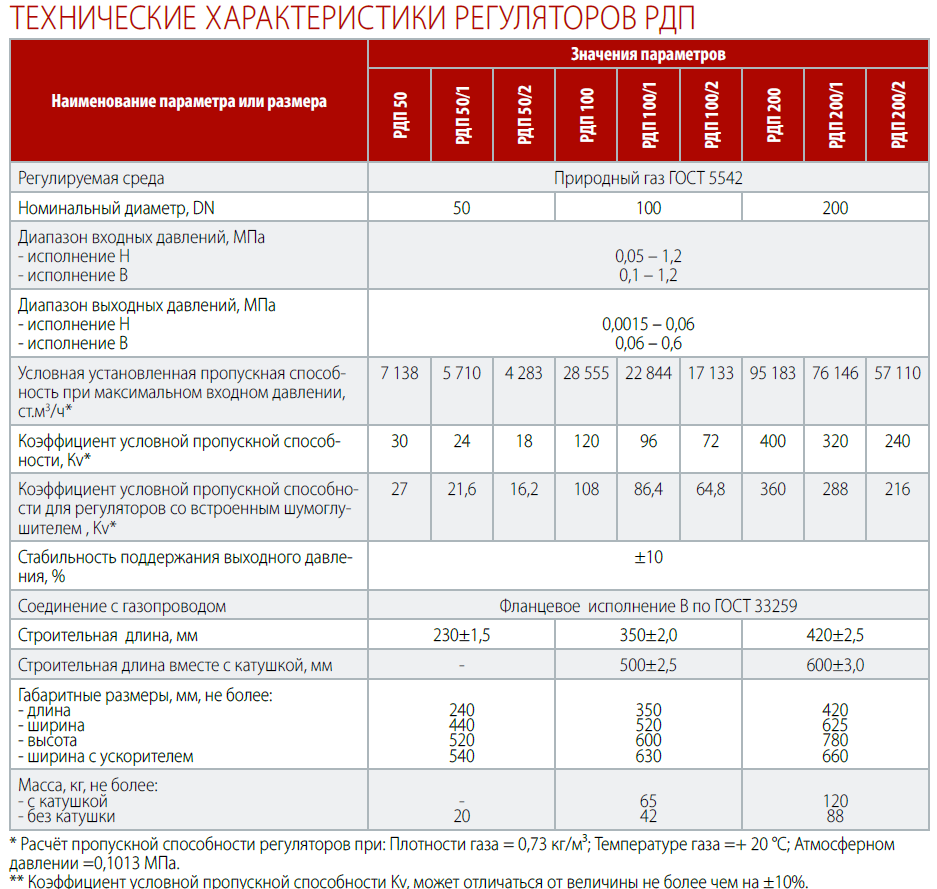

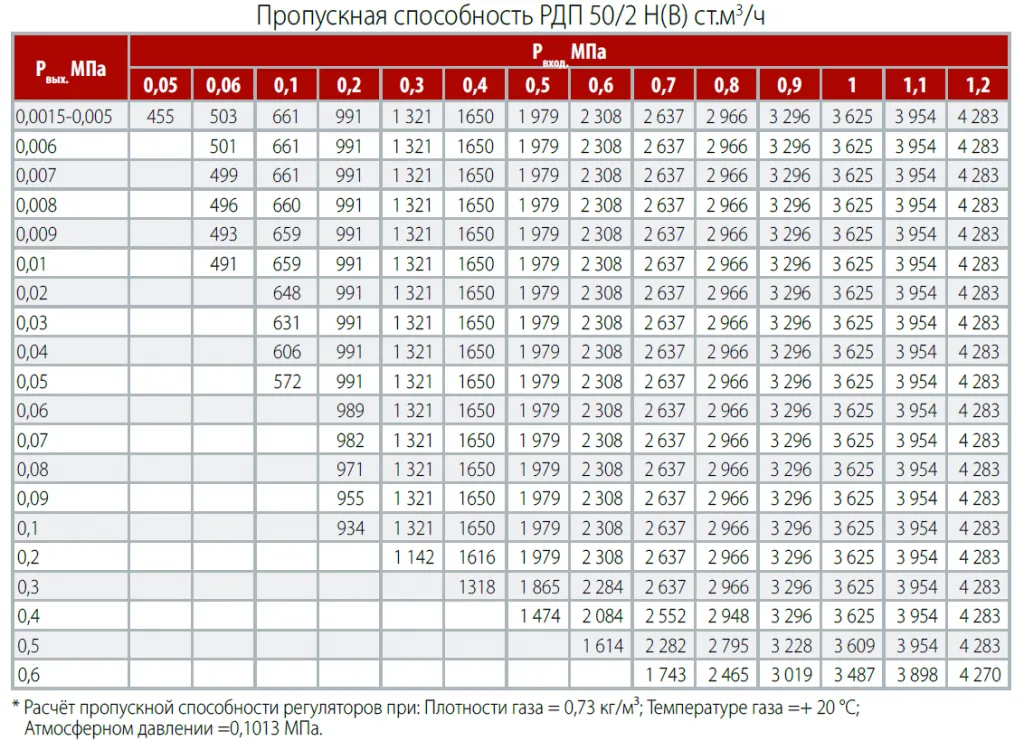

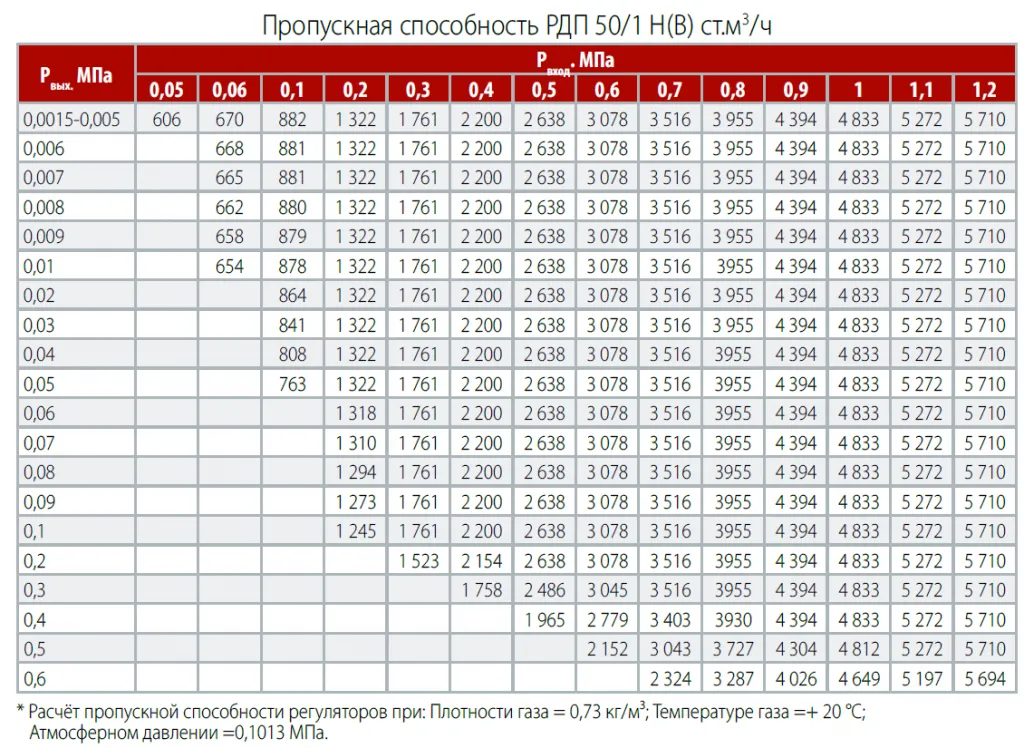

Технические характеристики РДП-50
| Параметр | РДП-50Н (низкое) | РДП-50В (высокое) |
|---|---|---|
| Регулируемая среда | природный газ ГОСТ 5542 | |
| Диаметр условного прохода, мм | 50 | 50 |
| Диапазон входных давлений, МПа | 0,05–1,2 | 0,1–1,2 |
| Диапазон выходных давлений, МПа | 0,0015–0,06 | 0,06–0,6 |

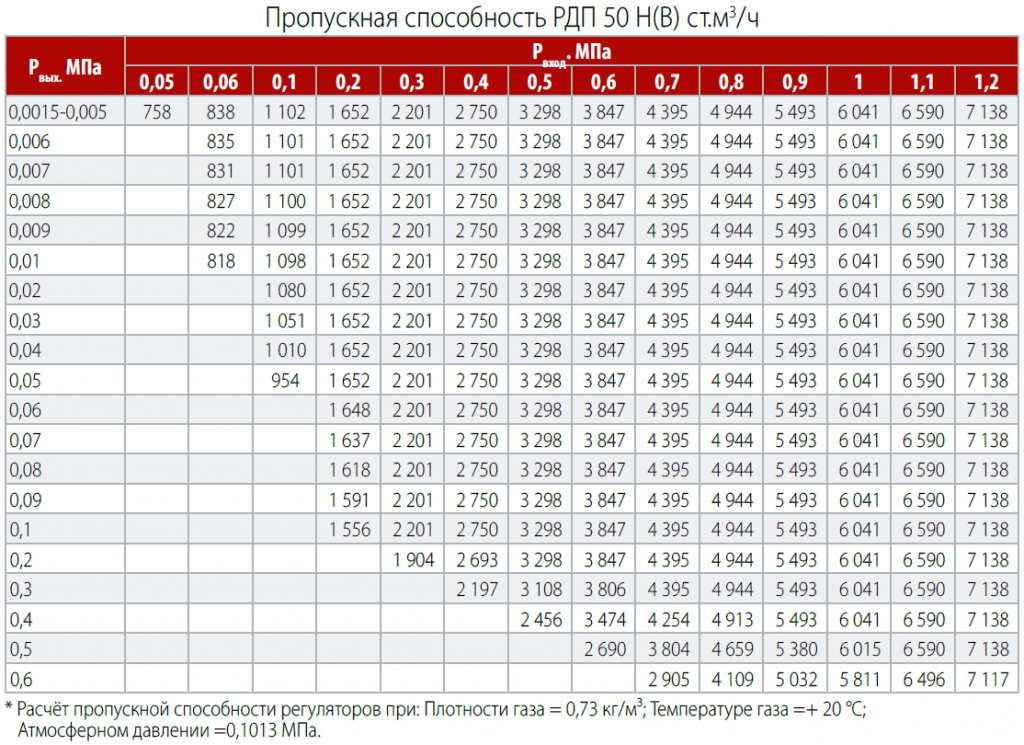

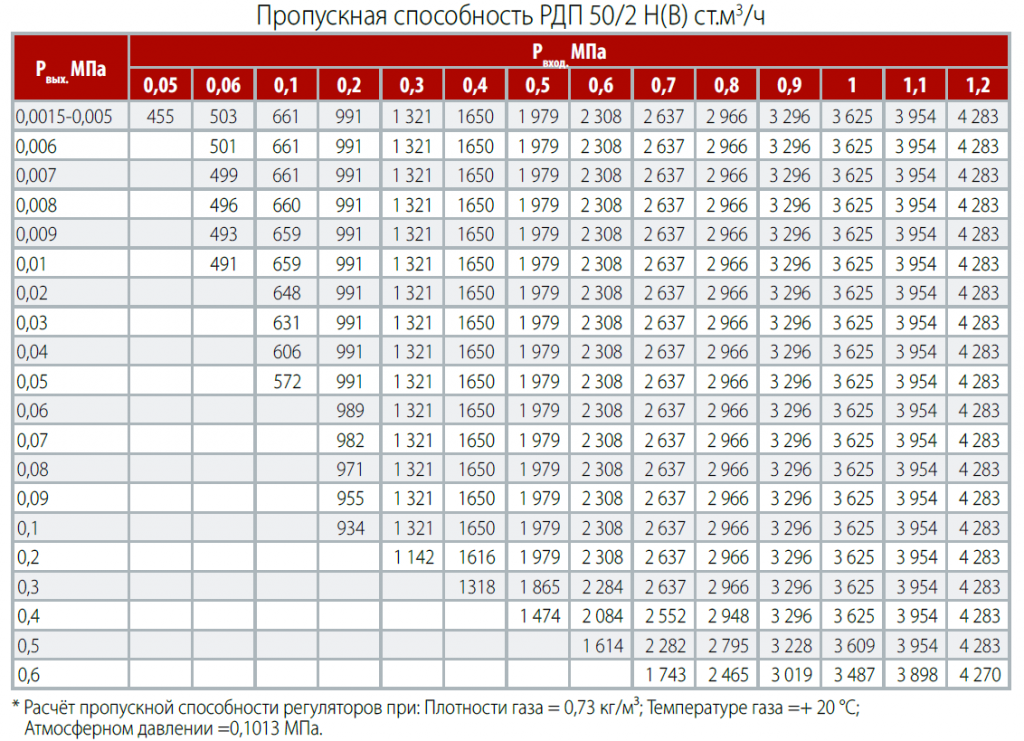

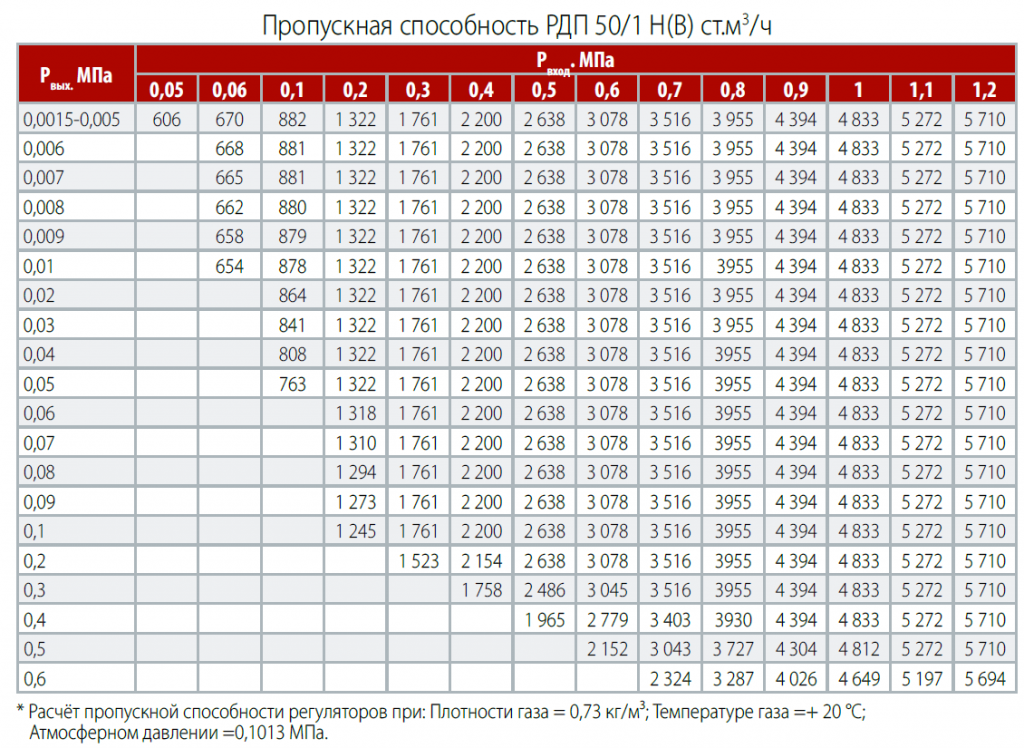

| Коэффициент условной пропускной способности, Kv | 30 | 30 |
| Стабильность поддержания давления, % | ±5% | ±5% |
| Соединение с газопроводом | фланцевое ГОСТ 12820 | |
| Габариты (Д×Ш×В), мм | 230 × 440 × 520 | 230 × 440 × 520 |
| Масса, кг, не более | 20 | 20 |
| Срок службы | 40 лет | |
| Межремонтный интервал | до 5 лет | |
| Герметичность затвора | класс «А» по ГОСТ 9544 | |
| Гарантия | 3 года | |
Ориентировочная стоимость РДП-50: 100 000 руб.

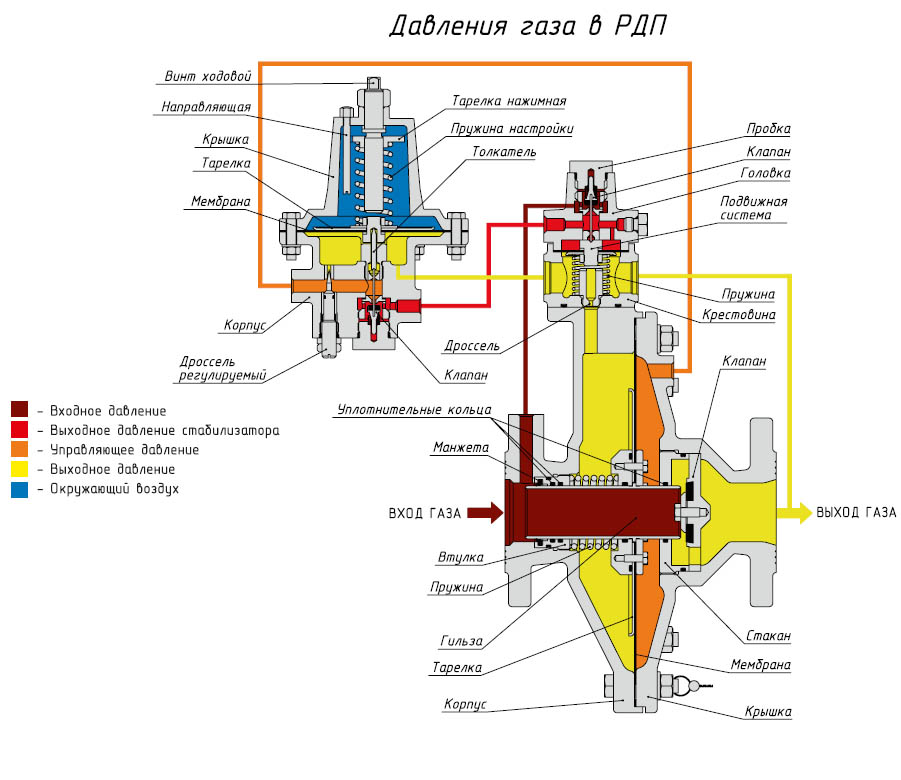

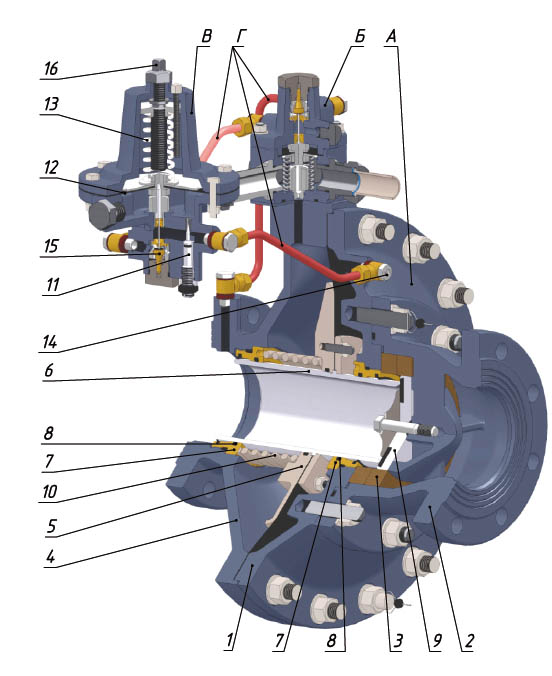

Патентованные технологические решения
Надёжность РДП-50 достигнута за счёт ряда решений, защищённых патентом РФ №2319193:
- Стабилизатор со скрытым внутри перегородки корпуса обходным каналом;
- Упрощённая геометрия камер пилота;
- Пилот с каналом, в котором сцентрирован клапан пилота;
- Регулируемый дроссель в корпусе пилота, связанный с камерами через каналы;
- Ось дросселя параллельна оси пилота.
Эти решения обеспечивают минимальное время переходного процесса и отсутствие автоколебаний за счёт упругой обратной связи.
Применение и экономическая выгода
| Фактор | Экономический эффект |
|---|---|
| Снижение затрат на обслуживание | Межремонтный интервал до 5 лет, отсутствие ТО в течение этого срока |
| Снижение технологических потерь газа | Стабильное выходное давление сводит к минимуму сброс через ПСК |
| Увеличение потребления без допзатрат | Высокая пропускная способность и отсутствие требований к минимальному расходу |
| Снижение затрат на поставарийные пуски | Бесперебойная подача газа при использовании блоков редуцирования на базе РДП |

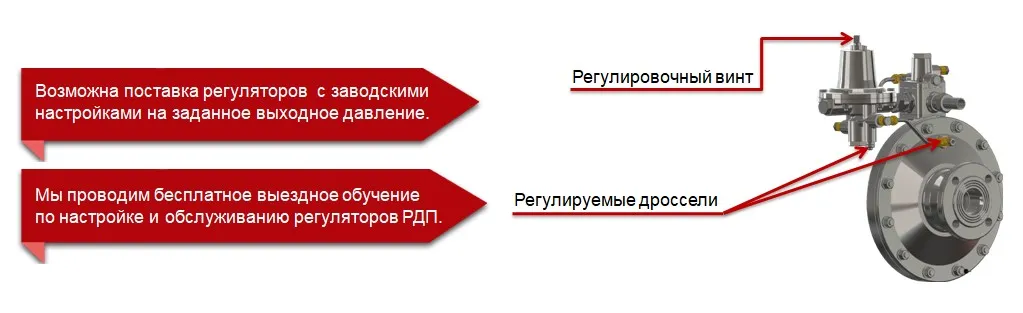

Настройка и пуск в работу РДП-50
- Смонтировать регулятор на трубопроводе.

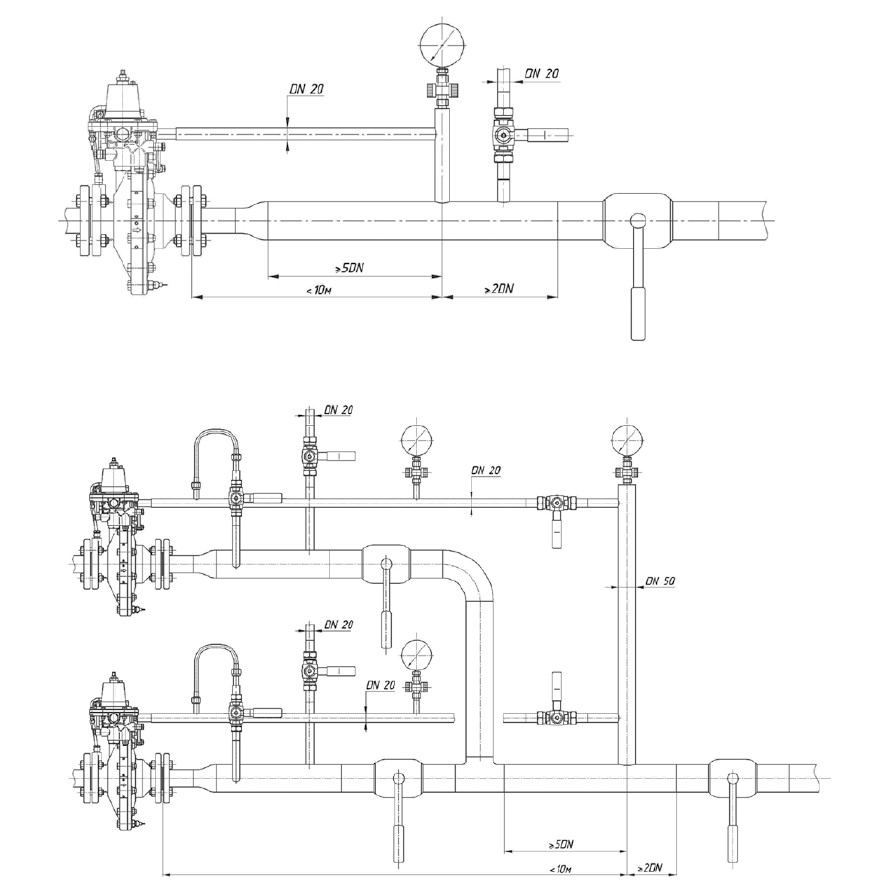

- Подключить импульсные трубки.
- Плавно приоткрыть запорную арматуру на выходе.
- Плавно приоткрыть запорную арматуру на входе.
- Вращением регулировочного винта установить требуемое выходное давление (по манометру).
- Открыть запорную арматуру на полный проход.
- При возникновении колебаний — устранить регулировкой дросселей.
Как заказать
Звоните: 8 (800) 550-52-31 или пишите: market@exform.ru. Срок изготовления — до 30 дней. Доставка по России.
Получите коммерческое предложение за 1 час.
Часто задаваемые вопросы (FAQ) по РДП-50
1. Чем РДП-50 отличается от РДП-100 и РДП-200?
РДП-50 — самая лёгкая и компактная модель (20 кг, ДУ-50). При этом сохраняет все преимущества старших моделей: точность 1–2%, герметичность класса «А», работу от нулевого расхода. РДП-100 и РДП-200 — для больших расходов.
2. Можно ли использовать РДП-50 на тупиковой ветке?
Да. Прирост давления при нулевом расходе — не более 5–10%. Регулятор стабильно работает в тупиковых сетях.
3. Как часто нужно обслуживать регулятор?
Межремонтный интервал — до 5 лет. В течение этого срока обслуживание не требуется.
