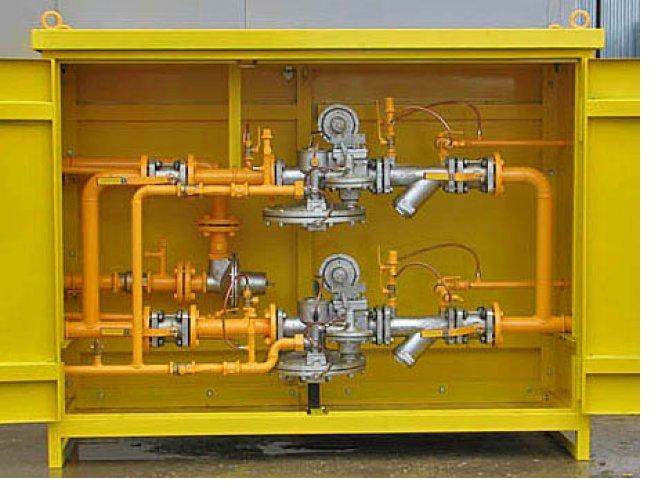

ГРПШ с регуляторами РДГ-80Н и РДГ-80В

   ГРПШ-15-1НУ1 ГРПШ-15-2НУ1 и ГРПШ-15-2ВУ1 производится на заводе "Экс-Форма" на базе регуляторов давления газа РДГ-80Н(В) или их более качественных аналогов РДП-50Н(В) в шкафном исполнении, с возможностью установки обогрева, узла учета расхода газа и комплексов телеметрии для дистанционного управления пунктом редуцирования.

    Для повышения долговечности нашей продукции, мы используем ряд прогрессивных технологий: Корпус шкафа изготавливается из цельного металлического листа, обрабатываемого на листогибочном оборудовании, что позволяет избежать лишних сварных швов. Детали приборов изготавливаются на обрабатывающих центрах японского производства с числовым программным управлением.

Срок службы ГРПШ-15 -  40 лет
Пропускная способность - 14.600 м3/ч
Гарантия - 12 мес.
Срок изготовления - 30 дней
Цена на ГРПШ-15-1Н(В)-У1 предоставляется по запросу.
Для заказа ГРПШ-15-1Н(В)-У1 заполните опросный лист.


опросный лист


Технические характеристики ГРПШ с РДГ-80





Наименование ГРПШ-15-1Н-У1 ГРПШ-15-1В-У1
Регулируемая среда Природный газ по ГОСТ 5542-87
Регулятор давления газа РДГ-80Н РДГ-80В
Максимальное входное давление, МПа 1,2
Диапазон настройки выходного давления, кПа 1 — 60 60 — 600
Пропускная способность,         м³ /ч, при входном давлении, Мпа: РДГ-80Н )
При Рвх: 0,05 МПа 1250 -
При Рвх: 0,1 МПа 2250 2250
При Рвх: 0,2 МПа 3400 3400
При Рвх: 0,3 МПа 4500 4500
При Рвх: 0,4 МПа 5600 5600
При Рвх: 0,5 МПа 6750 6750
При Рвх: 0,6 МПа 7850 7850
При Рвх: 0,7 МПа 9000 9000
При Рвх: 0,8 МПа 10100 10100
При Рвх: 0,9 МПа 11200 11200
При Рвх: 1,0 МПа 12350 12350
При Рвх: 1,1 МПа 13450 13450
При Рвх: 1,2 МПа 14600 14600
Неравноммерность регулирования, % ±10
Диапазон настройки давления, срабатывания отключающего устройства, кПа:
При повышении входного давления, МПа:    0,0003 — 0,003 0,01 — 0,03
При понижении входного давления, МПа: 0,003 — 0,07 0,07 — 0,7
Предохранительный сбросной клапан ПСК-50Н/С/В
Давление начала срабатывания сбросного клапана, кПа 2-20/20-300/125-1000
Температура окружающего воздуха, °С -40…+60
Система обогрева ГАЗОВОЕ «ДА» / «НЕТ»
Расход для системы обогрева,         м³ /ч 0,05±15%
Присоединительные размеры:
входного патрубка, мм
выходного патрубка, мм
импульса, мм
Ду 80 Ду 80 Ду 32
Соединение: входного патрубка, выходного патрубка, импульса    Сварное, по ГОСТ 16037-80
Межремонтный интервал (ТР, ТО) 3
Средний срок службы, лет 15
Назначенный срок службы, лет 40
Масса, кг    270
