УГРШ(К)-500-2
УГРШ(К)-500-2 УГРШ(К)-500-2

Производитель: ООО ПКФ "Экс-Форма"
Модель: УГРШ(К)-500-2
Наличие: Под заказ, срок изготовления 30 дней
Цена: По запросу

УГРШ(К)-500-2 - шкафная газорегуляторная установка, выпускаемая нашим предприятием на базе регулятора давления газа РДК-500 комбинированного типа с двумя линиями редуцирования газа. Давление на входе до 0.6 МПа, расход газа не более 400 м³/ч.

заполнить опросный лист
запросить стоимость
задать вопрос



Наименование параметра или размера УГРШ(К)-500-2-О УГРШ(К)-500-2
Регулируемая среда природный газ
ГОСТ 5542
природный газ
ГОСТ 5542
Диапазон входных давлений, МПа 0,025 - 0,6 0,025 - 0,6
Диапазон выходных давлений, МПа 0,002 - 0,005 0,002 - 0,005
Стабильность поддержания
выходного давления, %, не более
±10 ±10
Диапазон настройки
давления клапана-
отсекателя, МПа, не уже
- при повышении выходного давления
- при понижении выходного давления



0,0025 - 0,0075
0,001 - 0,0045



0,0025 - 0,0075
0,001 - 0,0045
Диапазон настройки предохранительного
сбросного клапана ПСК25-Н, МПа
1,15 Рвых. 1,15 Рвых.
Вид теплоносителя Продукты сгорания
природного газа
-
Тепловая мощность горелки, кВт 1,85+0,185-0,09 -
Расход газа на горелку, м3 от 0,16 до 0,25 -
Время включения горелки, с, не более 90 -
Время отключения горелки
при отключении подачи газа, с, не более
90 -
Соединение с газопроводом:
- вход, мм
- выход, мм

50
80

50
80
Габаритные размеры, мм, не более
- длина
- ширина
- высота

1000
550
1962

1000
590
1800
Масса, кг, не более 300 250

Пропускная способность УГРШ(К)-500-2


Рвх., МПа 0,025 0,05 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2
УГРШ(К)-500-2  54 82 118 178 236 296 354 414 - - - - - -

*Пропускная способность дана с учетом запаса в 15% от максимального.

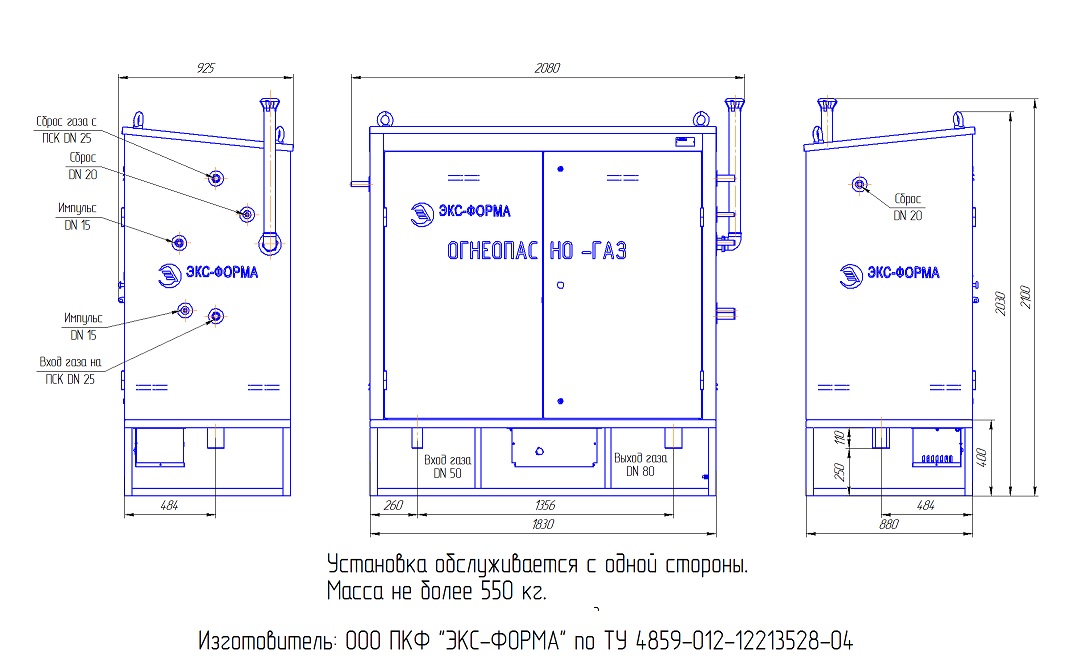

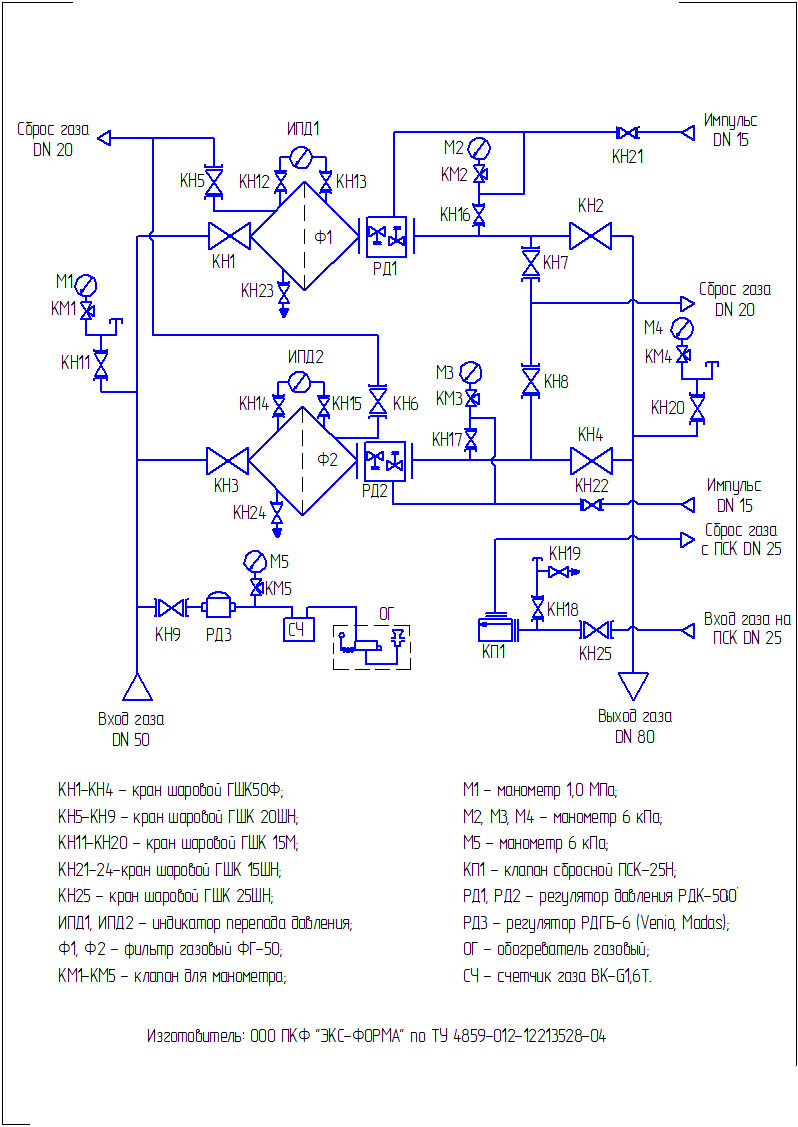

схема газовая угрш(к)-500-2 с рдк-500 схема габаритная угрш(к)-500-2 с рдк-500 * Для каждого проекта наш конструкторский отдел бесплатно разрабатывает газовую и габаритную схему будущей установки, которая будет согласованна с заказчиком. Просьба не использовать в проектах представленные на сайте схемы без согласования с нашими специалистами.


Газорегуляторные установки УГРШ(К)-500-2 и УГРШ(К)-500-2-О изготавливаются на базе регулятора давления газа РДК-500. Установка отличается малыми габаритными размерами и предназначена для работы в сетях газоснабжения с рабочим давлением до 0.6 МПа и расходами газа до 500 м3/ч.

Установка состоит из двух линий редуцирования газа. Каждая линия редуцирования состоит из крана ГШК ДУ-50 межфланцевого на входе, фильтра газа ФГ-50, регулятора давления газа РДК-500, крана ГШК ДУ-50 фланцевогона выходе, а также сбросного клапана ПСК-25 и продувочных газопроводов с кранами ГШК ДУ-25 муфтовыми.

По желанию заказчика установка комплектуется обогревателем. Цена на изделие предоставляется по запросу. Запросить цену можно онлайн.
