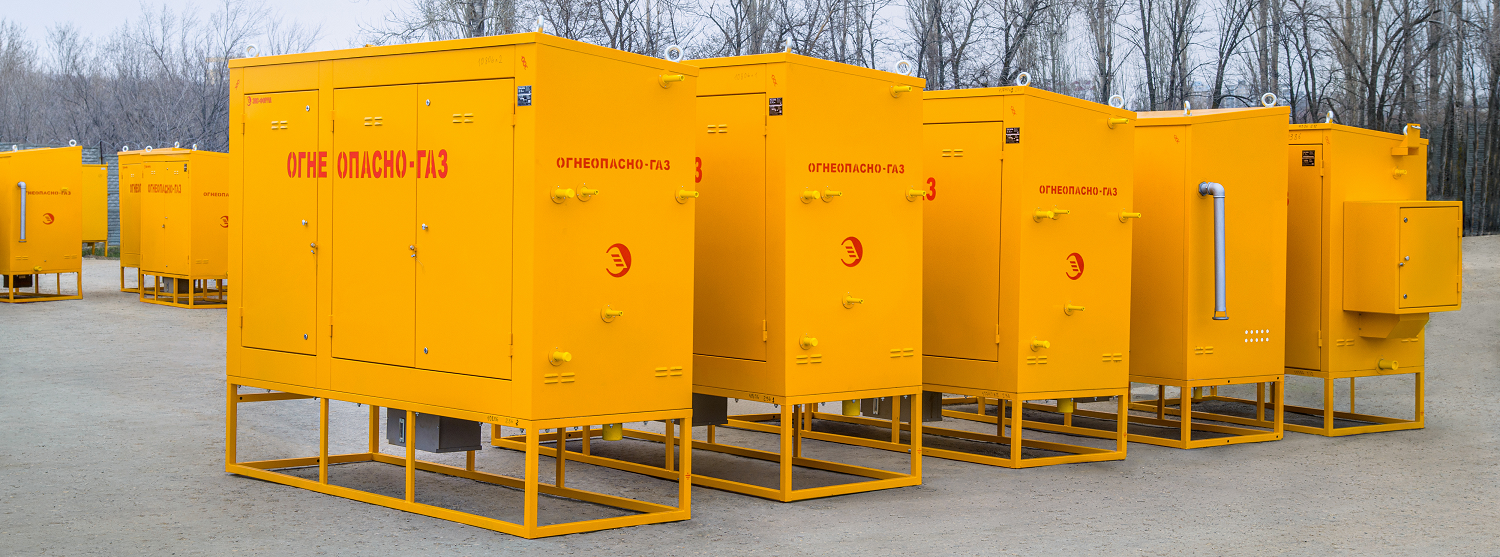

ГРПШ - газорегуляторные пункты шкафные

Завод «Экс-Форма» разрабатывает и выпускает газорегуляторные установки под маркой ГРУ и УГРШ, предназначенные для газоснабжения коммунально-бытовых или промышленных объектов. УГРШ завода "Экс-Форма" выпускаются по ТУ 4859-012-12213528-04.

Использование в процессе производства УГРШ собственных приборов и запорной арматуры позволяет нам давать 100% гарантию качества на все узлы технологической обвязки и на внешний вид изделия.

Газорегуляторные установки шкафные УГРШ и ГРУ выпускаются на базе прямоточного или комбинированного регуляторов давления газа собственной разработки с одной, двумя или четырьмя линиями редуцирования газа и предназначены для работы в системах газоснабжения с давлением от 0.025 до 1.2 МПа и расходами газа до 24.270 м³/ч.

Технологические решения в производстве ГРПШ

Каркас и рама установок

• Все металлические элементы (трубы, листовой металл), применяемые при сборке рамы и корпуса шкафных установок предварительно проходят пескоструйную обработку;
• Элементы корпуса шкафа нарезаются на станках с ЧПУ из листового металла толщиной до 2 мм.;
• Рама газорегуляторных установок изготавливается из толстостенной прямоугольной трубы и дополнительно усиливается ребрами жесткости;
• Дополнительные опоры на раме позволяют сохранить жесткость конструкции и избежать деформации даже при сильной тряске при транспортировке;
• Для формовки деталей корпуса шкафных установок применяется современное гидравлическое гибочное оборудование;
• Для окраски установок применяется технология порошковой окраски;
• Для формирования монолитного покрытия из порошковой краски используются печи полимеризации;
• Сварка установок производится на оборудовании и с применением материалов, аттестованных в НАКС;
• Все сварные швы элементов технологической обвязки газорегуляторной установки проходят радиографический контроль;
• Применяемые петли исключают провисание дверей установки;

Запорная арматура

В качестве запорной арматуры в установках применяются собственные шаровые краны ГШК:
• Корпус крана которых изготавливается методом горячей ковки;
• В качестве шарового затвора используется толстостенная алюминиевая труба;
• Шаровой затвор обрабатывается на станках с ЧПУ и имеет идеальную геометрию шара;
• На шаровой затвор путем микродугового оксидирования наносится сверхпрочное корундовое покрытие;
• В качестве уплотнительного материала в запорной арматуре применяется полиуретан или фторопласт;
• Применяемая запорная арматура сохраняет герметичность в течение всего срока службы и выдерживает не менее 16.000 циклов полного открытия-закрытия крана.

Узел фильтрации

В узле фильтрации применяются собственные фильтры газа ФГ:
• Фильтры газа изготавливаются в стальном корпусе колоколообразной конструкции;
• Фильтроэлемент изготовлен из иглопробивного полотна и армирован стальной сеткой;
• В фильтроэлементе применяется синтетическое нетканое полотно с различными плотностями для повышения степени очистки газа;
• Фильтрующий элемент имеет гофрированную поверхность для увеличения площади фильтрации.

Узел редуцирования

В узле редуцирования применяются регуляторы давления газа собственной разработки
• Регуляторы давления газа обладают повышенной пропускной способностью и стабильно работают при любых расходах газа, от близких к нулю до максимальных;
• Детали корпуса регуляторов изготавливаются из высших литейных марок алюминия при температуре 700°С;
• В регуляторах применяется мембранное полотно EFFBE, фитинги и дроссели Camozzi, кольца с тефлоновым наполнением.
• Регуляторы комплектуются внутренним и внешним шумоглушителем для снижения

Обогрев и утепление

• Для обогрева ГРПШ применяется газогорелочное устройство с пьезорозжигом, шестью режимами работы, дополнительным радиатором для увеличения площади теплоотдачи и автоматикой безопасности
• Для утепления шкафных установок применяется жидкая керамическая теплоизоляция на основе вакуумных микросфер
• На обогрев предусматривается отдельный узел учета газа

Элементы трубопроводов

• В ГРП применяются только качественные стальные трубы
• В качестве уплотнительного элемента в местах разъемных соединений применяется безасбестовый паронит
• Трубы надежно закреплены хомутами к опорам для исключения возможных деформаций или смещений
• Продувочные трубопроводы также надежно закреплены на дополнительных опорах
• Места выхода труб из ГРП оснащены герметичным уплотнением

Эксплуатация

• Габариты установок обеспечивают максимальное удобство при проведении обслуживания
• Регуляторы давления газа не требуют какого-либо обслуживание в течение 7 лет непрерывной работы
• На все приборы дается гарантия 3 года, на арматуру дается гарантия 1.5 года
• Срок службы шкафных установок 35 лет

Безопасность

• Для защиты от несанкционированного доступа к установке, ГРП оснащается тремя замками - двумя внутренними и одним наружным
• Все утеплительные материалы выполнены из негорючих материалов

Производство	Эксплуатация
Минимальное количество сварных швов Детали корпуса ГРПШ изготавливаются на собственном листогибочном оборудовании	Работа с любыми расходами газа ГРПШ завода «Экс-Форма» стабильно работают от 0 нм/ч до максимальных расходов газа
Сейсмостойкость до 9 баллов Дополнительное усиление рамы и каркаса ГРПШ позволяет безопасно эксплуатировать изделия в регионах с высокой сейсмической активностью (до 9 баллов включительно).	Стабильность выходного давления Все модели ГРПШ отличаются высокой стабильностью поддержания выходного давления, независимо от изменения расхода или входного давления.
Порошковая окраска корпуса шкафа Увеличенный срок службы ЛПК. Краска наносится на детали электростатическим распылением. для запекания порошковой краски используются печи полимеризации.	Высокая степень очистки газа Фильтр газа ФГ обеспечивают газу степень очистки до 25 мкм. Для контроля загрязненности фильтров предусмотрены индикаторы. Фильтроэлемент можно прочистить или заменить на новый в полевых условиях.
Утепление жидкой теплоизоляцией Для северных районов каркас шкафа утепляется изнутри жидкой теплоизоляцией. Слой в 1 мм сопоставим по своим свойствам с 50 мм рулонного утеплителя.	Высокая безопасность эксплуатации Конструкция запорных устройств обеспечивает высокую точность срабатывания, ложные срабатывания исключены полностью.
Газовый обогрев с пьезорозжигом В ГРПШ устанавливается 1 или 2 газовых обогревателя с пьезорозжигом, с 6 режимами работы, автоматикой безопасности и дополнительным теплообменником.	Минимальные эксплуатационные затраты Срок службы ГРПШ не менее 35 лет, гарантия 3 года.

Применение оборудования разрабатываемого и производимого нашей компанией гарантирует существенное улучшение параметров работы сети газораспределения. Многолетний опыт специалистов конструкторского отдела позволяет нам осуществлять разработку и изготовление газорегуляторного оборудования любой сложности.

Применение шкафных газорегуляторных пунктов моделей «ЭКС-ФОРМА»
позволяет заказчику достичь значительной экономической выгоды.

	Отсутствие технологических потерь газа Соединения всех элементов газопроводов ГРПШ абсолютно герметичны и не допускают технологических потерь газа.
	Длительный срок службы Срок службы ГРПШ составляет не менее 35 лет. Такой длительный срок эксплуатации позволяет экономить значительные средства на проведении реконструкции или замены оборудования.
	Заводская гарантия на все узлы Мы уверены в качестве и надежности каждого элемента ГРПШ и даем на все узлы заводскую гарантию 3 года.
	Бесперебойная подача газа Применение технологии бесперебойной подачи газа позволяет избежать значительных финансовых, временных и трудовых затрат вследствие простоя оборудования.

Технические характеристики ГРПШ

Наименование	Регулятор	Давление на входе	Давление выходное	Расход газа, мах	Цена
ГРПШ-РДП-50Н ГРПШ-РДП-50Н-2 ГРПШ-РДП-50Н-2-О ГРПШ-РДП-50Н-2-ЭК ГРПШ-РДП-50Н-2-ДМ	РДП-50Н	0.05-1.2 МПа	1.5-60 кПа	6 060 м³/ч	Запросить цену
ГРПШ-РДП-50В ГРПШ-РДП-50В-2 ГРПШ-РДП-50В-2-О ГРПШ-РДП-50В-2-ЭК ГРПШ-РДП-50В-2-ДМ	РДП-50В	0.1-1.2 МПа	60-600 кПа	6 060 м³/ч	Запросить цену
ГРПШ-РДК-50Н ГРПШ-РДК-50Н-2 ГРПШ-РДК-50Н-2-О ГРПШ-РДК-50Н-2-ЭК ГРПШ-РДК-50Н-2-М	РДК-50Н	0.025-1.2 МПа	2-5 кПа	2 400 м³/ч	Запросить цену
ГРПШ-РДК-50С ГРПШ-РДК-50С-2 ГРПШ-РДК-50С-2-О ГРПШ-РДК-50С-2-ЭК ГРПШ-РДК-50С-2-М	РДК-50С	0.05-1.2 МПа	10-300 кПа	2 400 м³/ч	Запросить цену
ГРПШ-РДК-500 ГРПШ-РДК-500-2 ГРПШ-РДК-500-2-О ГРПШ-РДК-500-2-ЭК ГРПШ-РДК-500-2-М	РДК-500	0.025-0.6 МПа	2-5 кПа	290 м³/ч	Запросить цену
ГРПШ-РДП-100Н ГРПШ-РДП-100Н-2 ГРПШ-РДП-100Н-2-О ГРПШ-РДП-100Н-2-ЭК ГРПШ-РДП-100Н-2-ДМ	РДП-100Н	0.05-1.2 МПа	1.5-60 кПа	24 270 м³/ч	Запросить цену
ГРПШ-РДП-100В ГРПШ-РДП-100В-2 ГРПШ-РДП-100В-2-О ГРПШ-РДП-100В-2-ЭК ГРПШ-РДП-100В-2-ДМ	РДП-100В	0.1-1.2 МПа	60-600 кПа	24 270 м³/ч	Запросить цену

Технические характеристики ГРПШ

Пункты газорегуляторные шкафные ГРПШ	Тип установленного регулятора	Давление газа на входе, Рвх, МПа, макс.	Диапазон настройки выходного давления, Рвых, кПа	Пропускная способность, м³/ч, макс.	Масса, кг макс.
ГРПШ-РДП-50Н ГРПШ-РДП-50В	РДП-50Н РДП-50В	1,2	1,5-60 60-600	6067	600
ГРПШ-РДК-50Н	РДК-50Н	0,6	2-5	1307	500
ГРПШ-РДК-50С	РДК-50С	1,2	10-300	2427	500
ГРПШ-РДП-100Н ГРПШ-РДП-100В	РДП-100Н РДП-100В	1,2	1,5-60 60-600	24272	900
ГРПШ-400 ГРПШ-04-2У1	РДНК-400	0,6	2-5	250	90 (200)
ГРПШ-400-01 ГРПШ-05-2У1	РДНК-400М	0,6	2-5	400	90 (200)
ГРПШ-07-У1 ГРПШ-07-2У1	РДНК-1000	0,6	2-5	720	90 (200)
ГРПШ-01-У1 ГРПШ-02-2У1	РДНК-У	1,2	2-5	800	90 (200)
ГРПШ-03М-У1 ГРПШ-03М-2У1	РДСК-50М	1,2	10-100	900	90 (200)
ГРПШ-03БМ-У1 ГРПШ-03БМ-2У1	РДСК-50БМ	1,2	270-300	1100	90 (200)
ГРПШ-13-1Н(В)-У1 ГРПШ-13-2Н(В)-У1	РДГ-50Н(В)	1,2	1,5-60 (60-600)	4800	180 (270)
ГРПШ-15-1Н(В)-У1 ГРПШ-15-2Н(В)-У1	РДГ-80Н(В)	1,2	1,5-60 (60-600)	13000	250 (400)
ГРПШ-16-1Н(В)-У1 ГРПШ-16-2Н(В)-У1	РДГ-150Н(В)	1,2	1,5-60 (60-600)	29000	400 (650)
ГРПШ-300 ГРПШ-300-2У1	РДУ-32	1,2	1,2-5	300	90 (200)

Технология производства ГРПШ

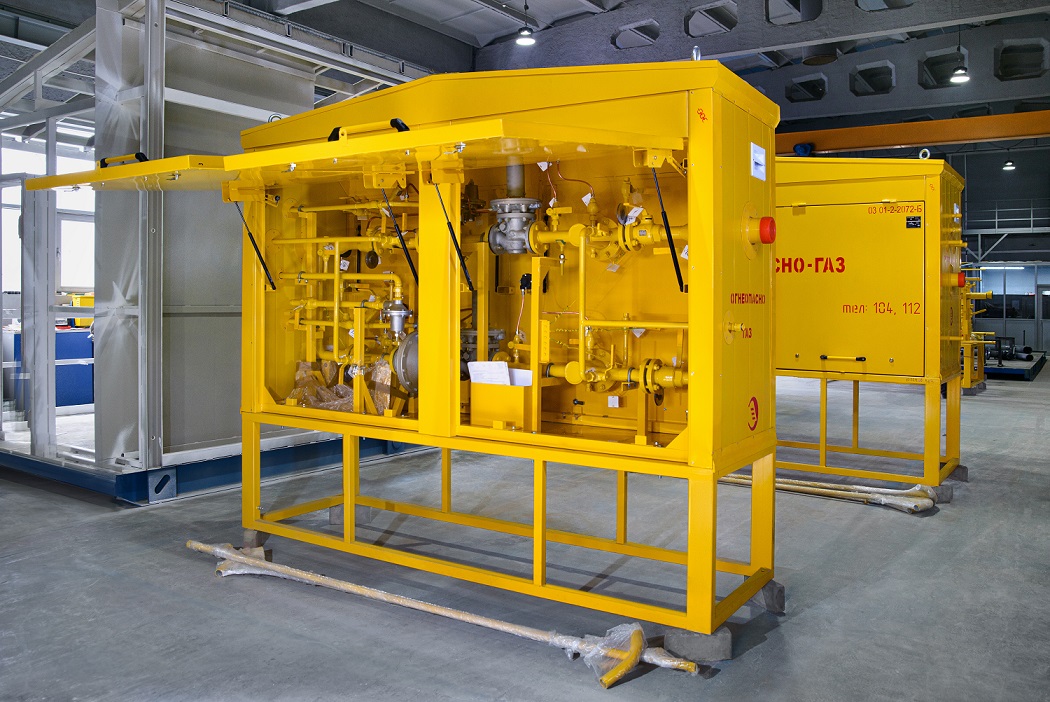

Рама и каркас ГРПШ

Для высокой точности изготовления и подгонки каркасных деталей при сборке установок, применяется современное гидравлическое гибочное оборудование. Изготовление из листа методом гибки несущих деталей каркаса, позволяет отказаться от использования профиля (уголка и трубы) с целью уменьшения количества сварных швов и минимизации возможности появления коррозии.

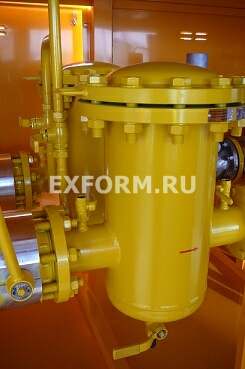

Узел фильтрации

Наше предприятие разрабатывает и применяет в ГРПШ фильтры газовые собственной разработки со степенью фильтрации до 25 мкм. Главная особенность наших узлов фильтрации состоит в применении сменных кассет с гофрированной поверхностью, состоящих из армированной стальной сетки и фильтрующего элемента из синтетического нетканого полотна. В отличие от бумажного, синтетическое полотно не боится влаги, его можно аккуратно помыть, легко продуть воздухом, просушить и доработать до замены.

Фильтроэлемент ФГ изготовлен из иглопробивного полотна и армирован стальной сеткой. Оригинальность конструкции наших фильтров позволила в два раза уменьшить габариты и соответственно цену изделия, а также повысить пропускную способность фильтров до 100.000 м³/ч. Возможна поставка фильтра с запасным фильтроэлементом, который легко заменить в полевых условиях.

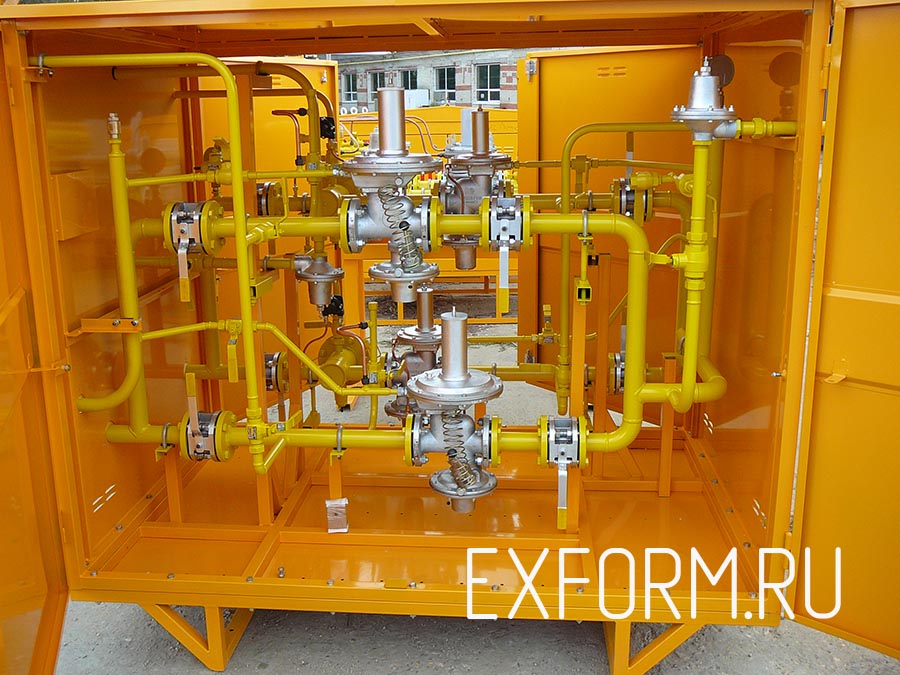

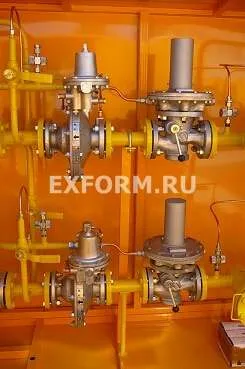

Узел редуцирования

Завод ЭКС-ФОРМА изготавливает газорегуляторные пункты ГРПШ на базе регуляторов давления газа собственной разработки РДП и РДК, конструкция которых защищена патентом РФ, а сами изделия неоднократно побеждали на конкурсе "100 лучших товаров России". Изделия на базе РДП обладают наиболее высокой пропускной способностью с точностью поддержания выходного давления в пределах 1-2% и дополнительно комплектуются запорными клапанами ПЗК нашей собственной разработки, принципиально новая конструкция которых исключает ложные срабатывания.

Изделия на базе регуляторов комбинированных РДК обладают малыми габаритными размерами, а также высокой пропускной способностью для регуляторов подобного типа, что особенно актуально при сезонных понижениях давления газа в сетях газораспределения

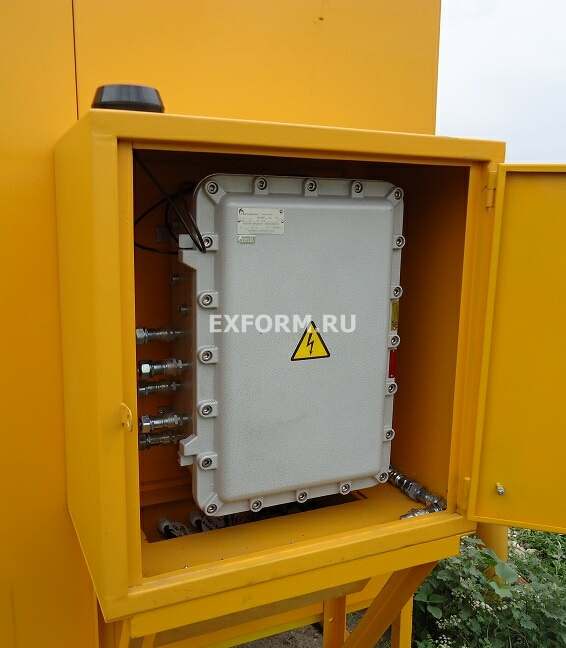

Комплексы телеметрии и системы диспетчеризации

Нашей компанией освоена технология применения комплексов телеметрии в ГРПШ. Информация с газорегуляторных установок снабженных комплексами телеметрии выводится на диспетчерский пункт по каналам беспроводной связи GPRS или CSD.

Комплекс телеметрии размещается внутри или снаружи шкафной установки и имеет взрывозащищенное исполнение. Системы телеметрии способны работать без источника электроэнергии в течении 5 лет.

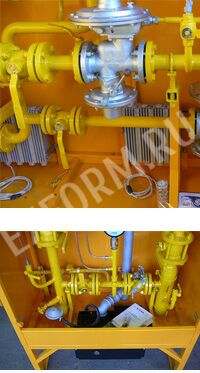

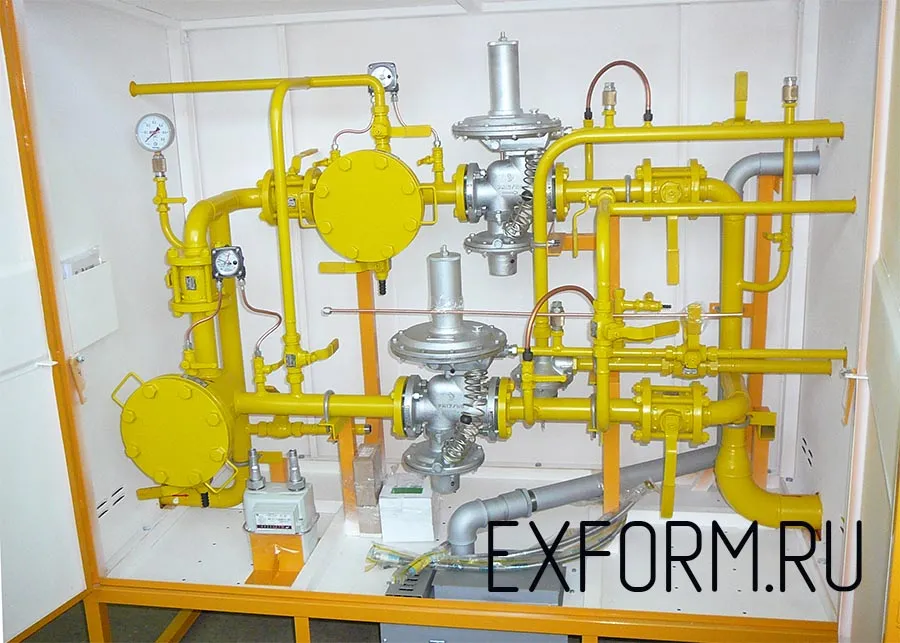

Система обогрева ГРПШ

Завод ЭКС-ФОРМА для обогрева ГРПШ применяет две технологии в зависимости от наличия или отсутствия электроисточника: электрический обогрев или газовое отопление.

Электрические обогреватели устанавливаются внутри корпуса шкафа и имеют взрывозащищенное исполнение. Данные типы обогревателей требуют наличие источника электроэнергии вблизи ГРПШ. Возможна установка нескольких обогревателей для более эффективного отопления.

Газовая горелка ГГУ с САБК-АТ разработана специально под требования нашего завода и имеет повышенную степень безопасности благодаря использованию пьезорозжига взамен открытому источнику пламени, а также защиты отверстия для поджига от задувания пламени. Работает на природном газе, отбор газа осуществляется на входе или на выходе. Для учета газа на обогрев предусмотрен счетчик.

В обогревателе ГГУ предусмотрена возможность регулирования силы пламени (5 режимов). Также устройство снабжено дополнительным радиатором для повышения площади теплоотдачи.
