Установка выпускается в четырех исполнениях без обогрева:

• УГРШ-50Н-2ДМ-В с низким выходным давлением и вертикальным подводом и отводом газа;
• УГРШ-50Н-2ДМ-Г с низким выходным давлением и горизонтальным подводом и отводом газа;
• УГРШ-50В-2ДМ-В с высоким выходным давлением и вертикальным подводом и отводом газа;
• УГРШ-50В-2ДМ-Г с высоким выходным давлением и горизонтальным подводом и отводом газа.

И в четырех исполнениях с  обогревом:

• УГРШ-50Н-2ДМ-В-О с низким выходным давлением и вертикальным подводом и отводом газа, с обогревом;
• УГРШ-50Н-2ДМ-Г-О с низким выходным давлением и горизонтальным подводом и отводом газа, с обогревом;
• УГРШ-50В-2ДМ-В-О с высоким выходным давлением и вертикальным подводом и отводом газа, с обогревом;
• УГРШ-50В-2ДМ-Г-О с высоким выходным давлением и горизонтальным подводом и отводом газа, с обогревом.

Пример записи обозначения при заказе:

• «Установка газорегуляторная шкафная УГРШ-50Н-2ДМ-В ТУ 4859-012-12213528-04»
• «Установка газорегуляторная шкафная УГРШ-50В-2ДМ-Г ТУ 4859-012-12213528-04»

ПРЕИМУЩЕСТВА ГАЗОРЕГУЛЯТОРНЫХ ШКАФНЫХ УСТАНОВОК ГРПШ

ПРОИЗВОДСТВО	ЭКСПЛУАТАЦИЯ
Минимальное количество сварных швов Детали корпуса ГРПШ изготавливаются на собственном листогибочном оборудовании.	Работа с любыми расходами газа Наши установки работают от 0 нм³/ч. до максимальных расходов газа.
Порошковая окраска корпуса шкафа Французское Увеличенный срок службы ЛКП. Краска наносится на детали электростатическим распылением. Для запекания порошковой краски используются печи полимеризации.	Стабильность выходного давления Все модели установок отличаются высокой стабильностью поддержания выходного давления независимо от изменения расхода или входного давления.
Утепление жидкой теплоизоляцией Для северных районов каркас шкафа утепляется изнутри жидкой теплоизоляцией. Слой в 1 мм сопоставим по своим свойствам с 50 мм рулонного утеплителя.	Высокая пропускная способность Наши установки обладают наибольшей пропускной способностью среди существующих моделей подобного типа.
Газовый обогрев с пьезорозжигом В ГРПШ устанавливаются 1 или 2 газовых обогревателя с пьезорозжигом, с 6 режимами работы, автоматикой безопасности и дополнительным теплообменником.	Высокая безопасность эксплуатации Конструкция запорных устройств обеспечиваетвысокую точность срабатывания, ложные срабатывания исключены полностью.
Узел учета, телеметрия, диспетчеризация Телеметрия во взрывозащитном исполнении способна работать автономно до 5 лет, данные передаются по каналам беспроводной связи.	Минимальные эксплуатационные затраты Срок службы ГРПШ не менее 35 лет, гарантия 3 года.

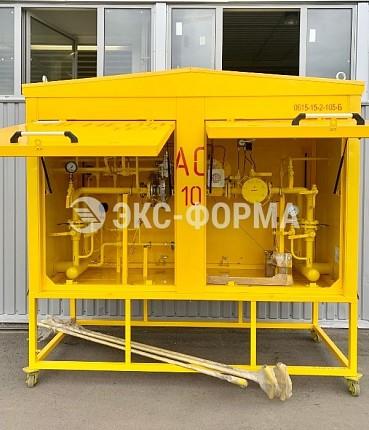

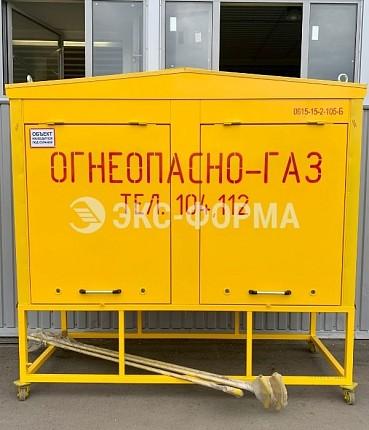

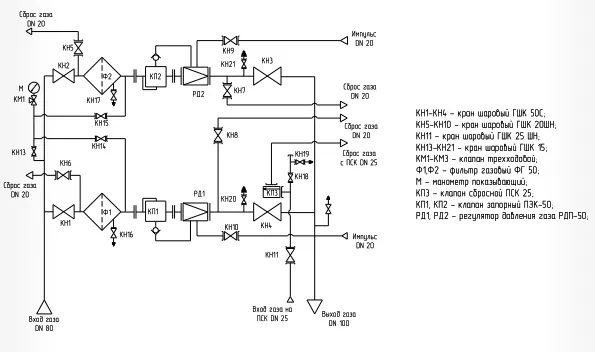

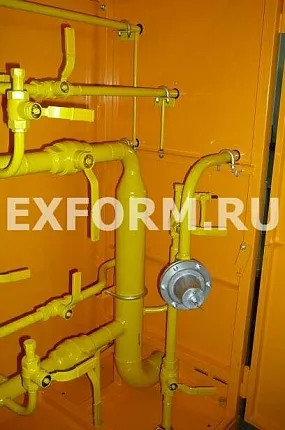

Установка состоит из металлического шкафа с двумя дверками, в котором смонтировано технологическое оборудование, которое крепится хомутами к раме и кронштейнам.

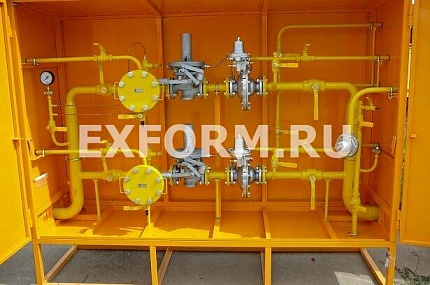

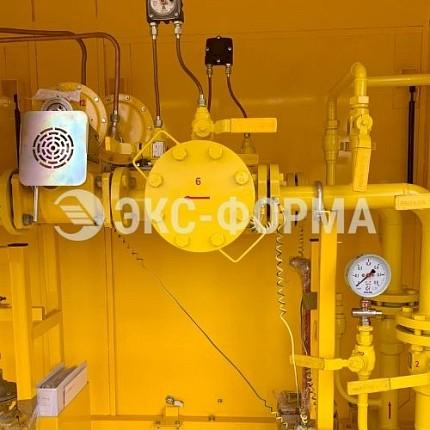

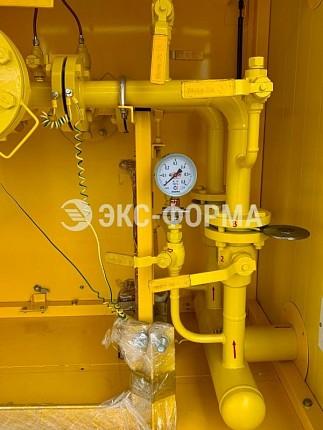

Технологическое газовое оборудование установки состоит из двух линий редуцирования: основной и резервной.

Каждая линия редуцирования состоит из:

• <крана фланцевого газового ДУ-50 КН1 (или КН3) на входе;

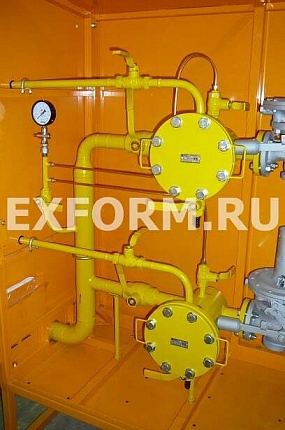

• фильтра ФГ-50 Ф1 (или Ф2). Для визуального наблюдения за давлением газа на входе и замера перепада давления на фильтрах предусмотрен манометр М с клапаном КН22. Для замера входного давления необходимо, при закрытых кранах КН17 и КН18, открыть кран КН12, а затем клапан КН22. Для замера давления после фильтра на первой линии редуцирования необходимо, при закрытых кранах КН12 и КН18,открыть кран КН17, а затем клапан ПКН-50 или ПКВ-50 КН22. Соответственно и для замера давления на второй линии редуцирования. Кран КН19 (или КН20) служит для слива конденсата из фильтра Ф1 (или Ф2);
• клапана предохранительного запорного КП1 (или КП2), предназначенного для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора сверх установленного;

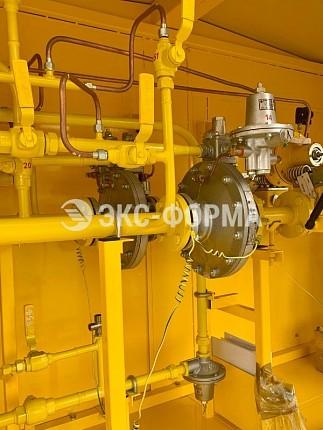

• регулятора давления газа РДП-50Н или РДП-50В РД1 (или РД2), предназначенного для снижения давления газа и поддержания его в заданных пределах;
• крана КН2 (или КН4) на выходе;
• импульсного трубопровода с краном КН9 (или КН10);

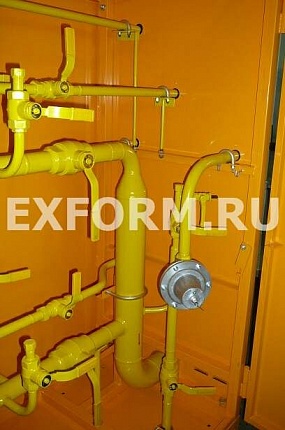

• предохранительного сбросного клапана ПСК-25 КП3, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном КН11 и сбросного трубопровода. Для замера давления и настройки КП3 предназначены краны КН16 и КН21.

Для замера давления на выходе:
- при низком выходном давлении установлен кран КН15 с ниппелем для присоединения мановакуумметра;
- при высоком выходном давлении установлен клапан КН23;

Для аварийного сброса газа в атмосферу при проведении ремонтных работ предусмотрен кран высокой продувки КН5 (или КН6) и кран низкой продувки КН7 (или КН8).
Давление на входе: 0.05-1.2 МПа
Давление на выходе:1.5-60 кПа
Расход газа: до 6800 м3/ч
Срок службы: 35 лет
Подвод газа: вертикальный
По ТУ: 4859-012-12213528-04
Без обогрева

Давление на входе: 0.05-1.2 МПа
Давление на выходе:1.5-60 кПа
Расход газа: до 6800 м3/ч
Срок службы: 35 лет
Подвод газа: горизонтальный
Без обогрева
По ТУ: 4859-012-12213528-04

Давление на входе: 0.1-1.2 МПа
Давление на выходе: 60-600 кПа
Расход газа: до 6800 м3/ч
Срок службы: 35 лет
Подвод газа: вертикальный
Без обогрева
По ТУ: 4859-012-12213528-04

Давление на входе: 0.1-1.2 МПа
Давление на выходе: 60-600 кПа
Расход газа: до 6800 м3/ч
Срок службы: 35 лет
Подвод газа: горизонтальный
Без обогрева
По ТУ: 4859-012-12213528-04

Давление на входе: 0.05-1.2 МПа
Давление на выходе: 1.5-60 кПа
Расход газа: до 6800 м3/ч
Срок службы: 35 лет
Подвод газа: вертикальный
С газовым обогревом
По ТУ: 4859-012-12213528-04

Давление на входе: 0.05-1.2 МПа
Давление на выходе: 1.5-60 кПа
Расход газа: до 6800 м3/ч
Срок службы: 35 лет
Подвод газа: горизонтальный
С газовым обогревом
По ТУ: 4859-012-12213528-04

Давление на входе: 0.1-1.2 МПа
Давление на выходе: 60-600 кПа
Расход газа: до 6800 м3/ч
Срок службы: 35 лет
Подвод газа: вертикальный
С газовым обогревом
По ТУ: 4859-012-12213528-04

Давление на входе: 0.1-1.2 МПа
Давление на выходе: 60-600 кПа
Расход газа: до 6800 м3/ч
Срок службы: 35 лет
Подвод газа: горизонтальный
С газовым обогревом
По ТУ: 4859-012-12213528-04

Наименование параметра или размера	УГРШ-50Н-2ДМ	УГРШ-50В-2ДМ
Регулируемая среда	природный газ ГОСТ 5542	природный газ ГОСТ 5542
Диапазон входных давлений, МПа	0,05 - 1,2	0,1 - 1,2
Диапазон выходных давлений, МПа	0,0015 - 0,06	0,06 - 0,6
Пределы настройки контролируемого давления клапана ПЗК-50: - нижний предел, МПа - верхний предел, МПа	0,0003 - 0,003 0,002 - 0,075	0,003 - 0,03 0,03 - 0,75
Диапазон настройки предохранительного сбросного клапана ПСК 25, МПа	0,0005 - 0,07	0,06 - 0,7
Стабильность поддержания выходного давления, %, не более	±10	±10
Соединение с газопроводом: - вход, мм - выход, мм	80 100	80 100

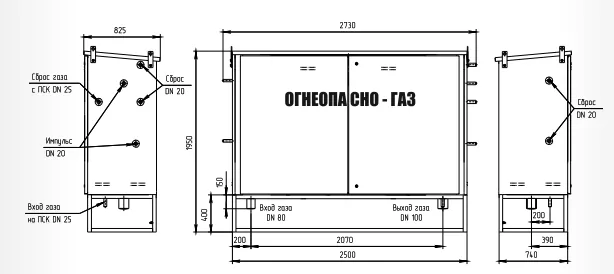

Габаритные размеры, не более: - длина, мм - ширина, мм - высота, мм	2500 740 1950	2500 740 1950
Масса, кг, не более	800	800

ПРОПУСКНАЯ СПОСОБНОСТЬ УСТАНОВОК, ЗАГРУЗКА 80%

РДП 50 Н/В. Пропускная способность ст.м3/ч
Рвых. МПа	Рвход. МПа
	0,05	0,06	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1	1,1	1,2
0,0015-0,005	606	670	882	1322	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,006		668	881	1322	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,007		665	881	1322	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,008		662	880	1322	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,009		658	879	1322	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,01		654	878	1322	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,02		0	864	1322	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,03			841	1322	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,04			808	1322	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,05			763	1322	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,06			0	1318	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,07				1310	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,08				1294	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,09				1273	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,1				1245	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,2				0	1523	2154	2638	3078	3516	3955	4394	4833	5272	5710
0,3					0	1758	2486	3045	3516	3955	4394	4833	5272	5710
0,4						0	1965	2779	3403	3930	4394	4833	5272	5710
0,5							0	2152	3043	3727	4304	4812	5272	5710
0,6								0	2324	3287	4026	4649	5197	5694

РДП 50/1 Н/В. Пропускная способность ст.м3/ч
Рвых. МПа	Рвход. МПа
	0,05	0,06	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1	1,1	1,2
0,0015-0,005	485	536	706	1058	1409	1760	2110	2462	2813	3164	3515	3866	4218	4568
0,006		534	705	1058	1409	1760	2110	2462	2813	3164	3515	3866	4218	4568
0,007		532	705	1058	1409	1760	2110	2462	2813	3164	3515	3866	4218	4568
0,008		530	704	1058	1409	1760	2110	2462	2813	3164	3515	3866	4218	4568
0,009		526	703	1058	1409	1760	2110	2462	2813	3164	3515	3866	4218	4568
0,01		532	702	1058	1409	1760	2110	2462	2813	3164	3515	3866	4218	4568
0,02		0	691	1058	1409	1760	2110	2462	2813	3164	3515	3866	4218	4568
0,03			673	1058	1409	1760	2110	2462	2813	3164	3515	3866	4218	4568
0,04			646	1058	1409	1760	2110	2462	2813	3164	3515	3866	4218	4568
0,05			610	1058	1409	1760	2110	2462	2813	3164	3515	3866	4218	4568
0,06			0	1054	1409	1760	2110	2462	2813	3164	3515	3866	4218	4568
0,07				1048	1409	1760	2110	2462	2813	3164	3515	3866	4218	4568
0,08				1035	1409	1760	2110	2462	2813	3164	3515	3866	4218	4568
0,09				1018	1409	1760	2110	2462	2813	3164	3515	3866	4218	4568
0,1				996	1409	1760	2110	2462	2813	3164	3515	3866	4218	4568
0,2				0	1218	1723	2110	2462	2813	3164	3515	3866	4218	4568
0,3					0	1406	1989	2436	2813	3164	3515	3866	4218	4568
0,4						0	1572	2223	2722	3144	3515	3866	4218	4568
0,5							0	1712	2434	2982	3443	3850	4218	4568
0,6								0	1859	2630	3221	3719	4158	4555

РДП 50/2 Н/В. Пропускная способность ст.м3/ч
Рвых. МПа	Рвход. МПа
	0,05	0,06	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1	1,1	1,2
0,0015-0,005	364	402	529	793	1057	1320	1583	1846	2110	2373	2637	2900	3163	3426
0,006		401	529	793	1057	1320	1583	1846	2110	2373	2637	2900	3163	3426
0,007		399	529	793	1057	1320	1583	1846	2110	2373	2637	2900	3163	3426
0,008		397	528	793	1057	1320	1583	1846	2110	2373	2637	2900	3163	3426
0,009		394	527	793	1057	1320	1583	1846	2110	2373	2637	2900	3163	3426
0,01		393	527	793	1057	1320	1583	1846	2110	2373	2637	2900	3163	3426
0,02		0	518	793	1057	1320	1583	1846	2110	2373	2637	2900	3163	3426
0,03			505	793	1057	1320	1583	1846	2110	2373	2637	2900	3163	3426
0,04			485	793	1057	1320	1583	1846	2110	2373	2637	2900	3163	3426
0,05			458	793	1057	1320	1583	1846	2110	2373	2637	2900	3163	3426
0,06			0	791	1057	1320	1583	1846	2110	2373	2637	2900	3163	3426
0,07				786	1057	1320	1583	1846	2110	2373	2637	2900	3163	3426
0,08				777	1057	1320	1583	1846	2110	2373	2637	2900	3163	3426
0,09				764	1057	1320	1583	1846	2110	2373	2637	2900	3163	3426
0,1				747	1057	1320	1583	1846	2110	2373	2637	2900	3163	3426
0,2				0	914	1293	1583	1846	2110	2373	2637	2900	3163	3426
0,3					0	1054	1492	1827	2110	2373	2637	2900	3163	3426
0,4						0	1179	1667	2042	2358	2637	2900	3163	3426
0,5							0	1291	1826	2236	2582	2887	3163	3426
0,6								0	1394	1972	2415	2790	3118	3416



Наш конструкторский отдел по вашей заявке бесплатно разработает габаритные и газовые схемы ГРПШ. Схемы, представленные на сайте носят исключительно ознакомительный характер.
Просьба не использовать данные схемы в Ваших проектах.
