Клапаны сбросные ПСК 25

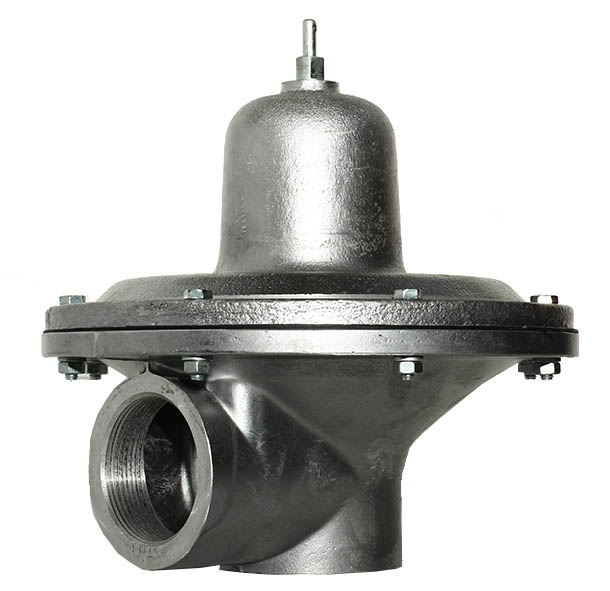

Предохранительные сбросные клапаны ПСК 25

являются приборами мембранного типа и предназначены для сброса газа в атмосферу при повышении давления (в сети или резервуаре) сверх допустимого предела и устанавливаются на газопроводах и газорегуляторных станциях низкого, среднего и высокого давления. Присоединение к трубопроводу – муфтовое (ГОСТ 6357).

Клапаны ПСК

с условным проходом DN 25 производятся нескольких видов:

• сбросные клапаны низкого давления срабатывания – ПСК-25-П-Н;
• сбросные клапаны высокого давления срабатывания – ПСК-25-П-В.

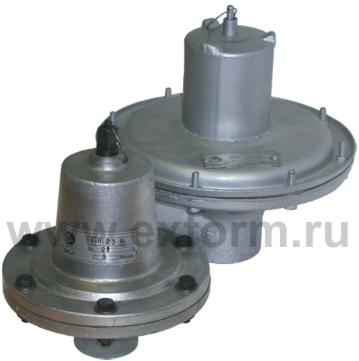

Рис.2. Сбросные клапаны ПСК

Наименование	Условный проход	Предел регулирования, кПа	Пропускная способность при давлении, равном верхнему пределу настройки
ПСК-25-П-Н	25 мм	1,0-0,1 - 75,0+7,5	не менее 120 м3/ч
ПСК-25-П-В	25 мм	60,0-6,0 - 750,0+75,0	не менее 1500 м3/ч

Рис.2. Сбросные клапаны ПСК (чертеж)

Параметр	ПСК-25	ПСК-25Ф
Условный проход, DN, мм	25 (1'')	25 (1'')
Диапазон настройки клапана	от 1 до 750 кПа	от 1 до 750 кПа
Материал корпуса	алюминий АК 7ч	алюминий АК 7ч
Рабочая среда	природный газ ГОСТ 5542	природный газ ГОСТ 5542
Температура окружающей среды	от -40оС до +40оС	от -40оС до +40оС
Габаритные размеры, не более: - D, мм - H, мм - A, мм - В, мм	160 220 80 28	220 298 149 104
Масса изделия, не более	2,2 кг	11,78 кг
