Клапаны сбросные ПСК 50 предохранительные

Клапаны сбросные предохранительные ПСК 50 являются приборами мембранного типа и предназначены для сброса газа в атмосферу при повышении давления (в сети или резервуаре) сверх допустимого предела и устанавливаются на газопроводах и газорегуляторных станциях низкого, среднего и высокого давления. Присоединение к трубопроводу – муфтовое (ГОСТ 6357).

Клапаны ПСК с условным проходом DN 50 производятся нескольких видов:

• клапаны сбросные низкого давления срабатывания – ПСК-50П-Н/20;
• клапаны сбросные среднего давления срабатывания – ПСК-50-П-С/50;
• клапаны сбросные среднего давления срабатывания – ПСК-50-П-С/125;
• клапаны сбросные высокого давления срабатывания – ПСК-50-П-В/1000.

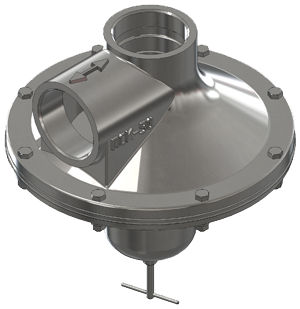

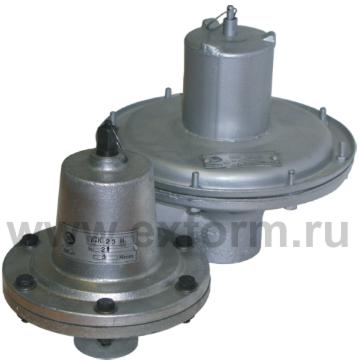

Рис.1. Клапаны сбросные ПСК

Наименование	Условный проход	Предел регулирования, кПа	Пропускная способность при давлении, равном верхнему пределу настройки
ПСК-50П-Н/20	50 мм	1,0-0,1 - 20,0+2,0	не менее 200 м3/ч
ПСК-50П-С/50	50 мм	20,0-2,0 - 50,0+5,0	не менее 500 м3/ч
ПСК-50П-С/125	50 мм	50,0-5,0 - 125,0+12,5	не менее 1100 м3/ч
ПСК-50П-В/1000	50 мм	125,0-12,5 - 1000,0+100	не менее 10000 м3/ч

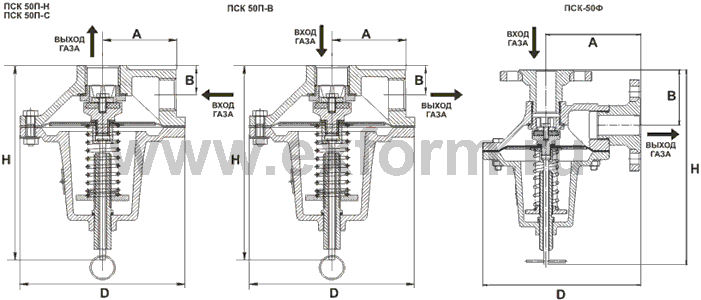

Рис.2. Клапаны сбросные ПСК (чертеж)

Параметр	ПСК-50	ПСК-50Ф
Условный проход, DN, мм	50 (2'')	50 (2'')
Диапазон настройки клапана	от 1 до 1000 кПа	от 1 до 1000 кПа
Материал корпуса	алюминий АК 7ч	алюминий АК 7ч
Рабочая среда	природный газ ГОСТ 5542	природный газ ГОСТ 5542
Температура окружающей среды	от -40оС до +40оС	от -40оС до +40оС
Габаритные размеры, не более: - D, мм - Н, мм - А, мм - В, мм	220 240 88 43	220 298 149 104
Масса изделия, не более	3,5 кг	11,78 кг
