ПГБ-16
Завод промышленного газового оборудования ЭКС-ФОРМА производит и реализует газорегуляторные пункты блочные, выполненные на базе регуляторов давления газа РДГ-150 под марками ПГБ-16-2НУ1 и ПГБ-16-2ВУ1 на низкое и высокое выходное давление соответственно. Все модификации ПГБ с регулятором РДГ-150 работают в диапазоне входящих давления до 1.2 МПа.

В модификациях пунктов с учетом расхода газа применяются измерительные комплексы, включающие коммерческий (с электронным корректором) или технологический узел учета, на базе счетчиков RVG, СГ и др.

Некоторые характеристики ПГБ от ООО ПКФ "ЭКС-ФОРМА":
- Предназначены для редуцирования газа с высокого или среднего давления
- Пропускная способность до 200.000 м3/ч
- возможность установки телеметрии и узлов учета расхода газа
- возможность автономного электроснабжения ПГБ
- срок службы 50 лет


Мы имеем возможность спроектировать и изготовить ПГБ по вашим индивидуальным требованиям. Для этого необходимо скачать и заполнить опросный лист, после чего наш менеджер свяжется с вами и озвучит цену на изделие. Заполнить опросный лист можно он-лайн, кликнув по кнопке ниже.

Технические характеристики ПГБ-16-2НУ1 и ПГБ-16-2ВУ1

Параметры изделия ПГБ-16-2НУ1 ПГБ-16-2ВУ1
Применяемый регулятор давления газа РДГ-150Н РДГ-150В
Регулируемая среда природный газ по ГОСТ 5542-87
Максимальное входное давление, МПа (кгс/см²) 1,2 МПа (12 КГС)
Диапазон настройки давления газа на выходе, кПа 1,5 - 60 кПа 60 - 600 кПа
Пропускная способность при входном давлении, м³/час от 5600 до 61000 м3/ч.
Масса, кг, не более 3500 кг


Сравнительная таблица пропускной способности регуляторов РДГ-150/200 и РДГ-150

Входное давление, МПа Пропускная способность регулятора, м3/ч
РДГ-150
седло 105
РДГ-150/200 седло 105 РДГ-150/200 седло 140
0,1
5600
5900
9500
0,2
8400
8850
14250
0,3
11200
11800
19000
0,4
14000
14750
23750
0,5
16800
17700
28500
0,6
19600
20650
33250
0,7
22700
23600
38000
0,8
25200
26550
42750
0,9
28000
29500
47500
1,0
30800
32450
52250
1,1
33600
35400
57000
1,2
36400
38350
61750


Блочные газорегуляторные пункты ПГБ-16-2ВУ1 предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийных повышении или понижении выходного давления от допустимых заданных значений, очистки газа от механических примесей поставляемого по ГОСТ 5542-87 Газорегуляторные пункты блочные ПГБ используются для различных видов потребителей – в системах газоснабжения сельских или городских населенных пунктов, коммунально-бытовых зданий, обьектов промышленного и сельскохозяйственного назначения.

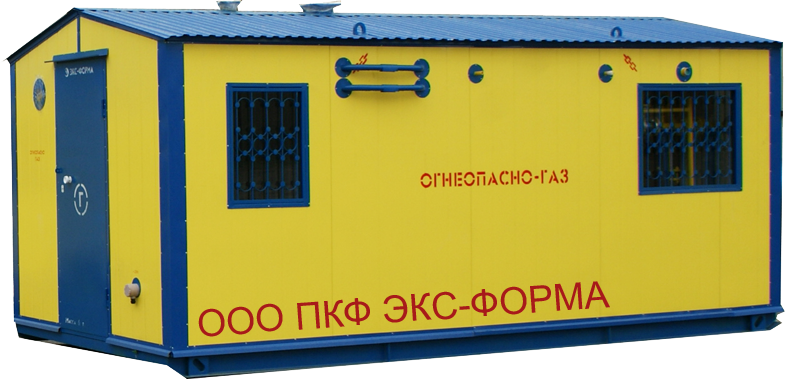

Газорегуляторный пункт блочный ПГБ-16-2НУ1 представляет собой металлический отапливаемый блок, внутри которого размещено технологическое оборудование и узлы : фильтр газовый, регулятор (регуляторы), краны шаровые, предохранительный сбросной клапан, импульсный сбросной продувочный трубопровод, входной и выходной клапан.

В конструкции пункта предусмотрена естественно постоянно действующая вентиляция через жалюзийные решетки, обеспечивающая трехкратный воздухообмен.

Пункты блочные имеют легкосбрасываемые конструкции, естественное и искусственное освещение, электрооборудование, выполненное во взрывозащищенном исполнении.

Пункты имеют строповочные устройства для погрузки-разгрузки.

Газогорелочное устройство в блочном пункте размещено в технологическом помещении. В случае установки водяного отопления котел АОГВ устанавливается в изолированном отопительном отсеке.

Пункт работает следующим образом:
Газ по входному трубопроводу через входной шаровой кран поступает на фильтр газовый ФГ и после очистки поступает к регулятору давления газа, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне и далее через выходной газовый кран поступает к потребителю.

пгб-16-2ну1
