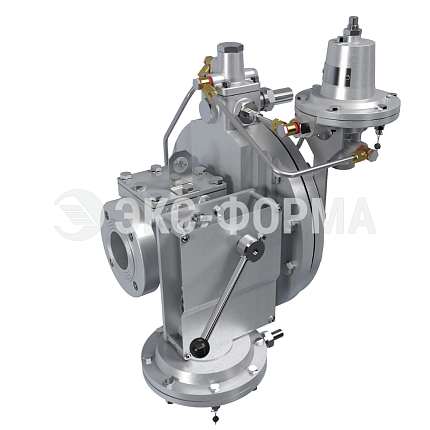

Регулятор давления газа РДП-50К — это инновационная разработка ПКФ «Экс-Форма», объединившая прямоточный регулятор давления РДП и запорный клапан КПЗ в едином приборе. Конструкция уникальна и не имеет аналогов у других отечественных производителей. Аббревиатура «К» в названии означает «комбинированный» — прибор сочетает функции редуцирования и автоматического отключения подачи газа.
Ключевая особенность: строительная длина РДП-50К равна строительной длине регулятора РДГ. Это позволяет выполнить прямую замену морально устаревших регуляторов РДГ на современный прямоточный прибор без переделки газопровода и изменения проектной документации. При этом РДП-50К сохраняет все преимущества линейки РДП: стабильную работу на малых расходах, точность 1–2%, срок службы 35 лет.
Ключевые показатели
- Срок службы: 35 лет
- Гарантия: 3 года
- Межсервисный интервал: 7 лет
- Строительная длина: равна строительной длине РДГ
- Тип: прямоточный комбинированный (регулятор + КПЗ)
Содержание
- Почему появилась потребность в РДП-50К
- Преимущества прямоточного комбинированного регулятора
- Сравнение РДП-50К и РДГ
- Конструктивные особенности
- Развитие линейки РДП-К
- Стоимость и заказ
- Часто задаваемые вопросы
Почему появилась потребность в РДП-50К
Решение объединить запорный клапан КПЗ с прямоточным регулятором РДП появилось в результате практического опыта эксплуатации. Существующие комбинированные регуляторы типа РДГ имеют конструктивный недостаток — неспособность стабильно работать на малых расходах газа. В тупиковых сетях и при сезонном снижении потребления это приводит к некорректной работе и срабатыванию защиты.
На практике уже были случаи, когда эксплуатирующие организации заменяли регуляторы РДГ на прямоточные РДП для обеспечения стабильной работы при малых расходах. Однако регуляторы РДГ имеют отличную от РДП строительную длину. Замена регулятора РДГ на РДП без изменения проекта газопровода часто невозможна — требуется переделка узла редуцирования.
РДП-50К решает эту проблему: строительная длина сохранена как у РДГ, что позволяет выполнить прямую замену «фланец во фланец» без изменения существующего газопровода.
Преимущества прямоточного комбинированного регулятора
- Поток газа не изменяет направления. Прямоточная конструкция снижает шумовые характеристики и увеличивает пропускную способность по сравнению с комбинированными регуляторами, где поток меняет направление внутри корпуса.
- Высокая точность и стабильная работа при расходах, близких к нулю. Достигается за счёт применения тонкостенной гильзы в качестве седла регулятора — технология, отработанная на линейке РДП.
- Возможность установки ускорителя и встроенного шумоглушителя. Все модификации РДП совместимы с РДП-50К.
- Обслуживание клапана без разъединения исполнительного механизма. Сокращение времени регламентных работ.
- Подшипники с каплевидной структурой в подвижном соединении. Составные уплотнительные системы работают практически без смазки — уплотнение гильзы происходит по графитовым кольцам специальной конструкции.
- Грязесъёмное уплотнение. Защита внутренних элементов от механических примесей.
Сравнение РДП-50К и РДГ
| Параметр | РДП-50К | РДГ |
|---|---|---|
| Тип регулятора | Прямоточный комбинированный | Комбинированный с изменением направления потока |
| Работа на малых расходах | Стабильная, вплоть до нулевого | Нестабильная, возможны сбои |
| Строительная длина | Равна РДГ — прямая замена | Стандартная для комбинированных |
| Шумовые характеристики | Ниже (прямоточная конструкция) | Выше (изменение направления потока) |
| Обслуживание клапана | Без разъединения исполнительного механизма | Требуется частичная разборка |
| Срок службы | 35 лет | Зависит от производителя |
Конструктивные особенности
РДП-50К объединяет в едином корпусе два функциональных узла:
- Прямоточный регулятор давления (технология РДП) — обеспечивает редуцирование газа с точностью 1–2% и стабильную работу при любых расходах.
- Запорный клапан КПЗ — выполняет функцию предохранительного запорного клапана, автоматически отключая подачу газа при аварийном повышении или понижении выходного давления.
В подвижном соединении применены подшипники с каплевидной структурой, которые обеспечивают плавность хода без рывков. Уплотнение гильзы происходит по графитовым кольцам специальной конструкции — это позволяет работать практически без смазки и увеличивает межсервисный интервал до 7 лет. Грязесъёмное уплотнение предотвращает попадание механических частиц внутрь исполнительного механизма.
Развитие линейки РДП-К

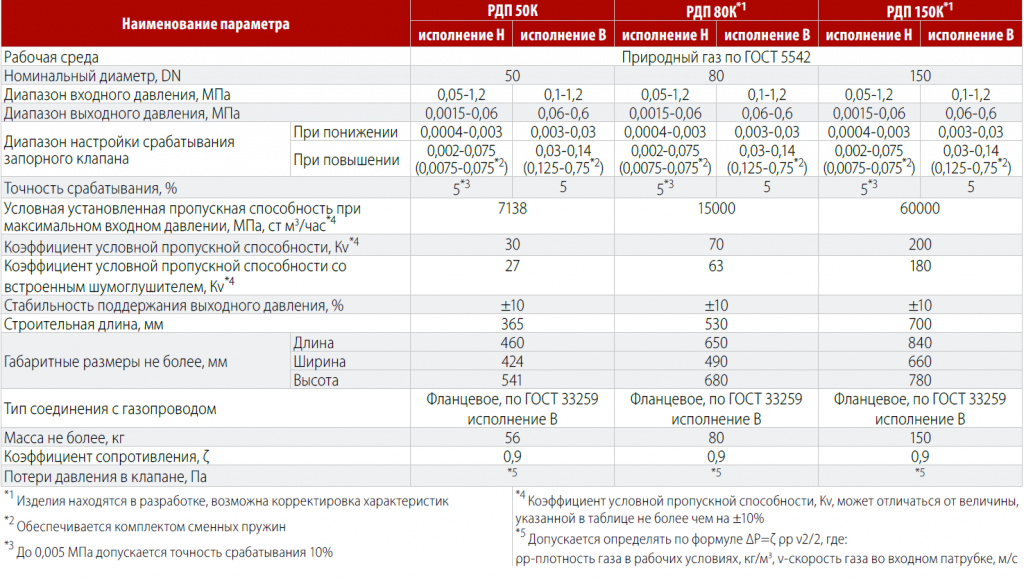

На базе РДП-50К планируется серийный выпуск и расширение линейки по номинальному диаметру:
Кроме того, предполагается создать компактное решение — блок редуцирующий на базе РДП-50К по схеме «клапан-монитор-регулятор» (КПЗ-РДП-50М-РДП-50) в едином составном корпусе. Это позволит разместить полноценный узел редуцирования с резервированием в габаритах одного прибора.
Стоимость и заказ
Регулятор РДП-50К находится в стадии запуска в серийное производство. Цена и сроки изготовления предоставляются по запросу. Для получения коммерческого предложения:
- Позвоните по телефону 8 (800) 550-52-31.
- Напишите на market@exform.ru с указанием интересующей модели.
- Получите КП в течение 1 часа.
Доставка по всей России транспортными компаниями, возможен самовывоз со склада в Саратове.
Часто задаваемые вопросы (FAQ)
1. Можно ли заменить РДГ на РДП-50К без переделки газопровода?
Да, это ключевое преимущество модели. Строительная длина РДП-50К равна строительной длине регулятора РДГ. Замена выполняется «фланец во фланец» без изменения существующего трубопровода и проектной документации.
2. Чем РДП-50К отличается от обычного РДП-50?
РДП-50К — комбинированный прибор: в одном корпусе объединены прямоточный регулятор (РДП) и запорный клапан (КПЗ). Обычный РДП-50 — только регулятор, без встроенного ПЗК.
3. Для каких объектов предназначен РДП-50К?
В первую очередь — для замены морально устаревших регуляторов РДГ на объектах, где наблюдается нестабильная работа при малых расходах газа. Также для новых ГРП, где требуется прямоточный регулятор со встроенным запорным клапаном.
4. Можно ли установить ускоритель на РДП-50К?
Да, конструкция предусматривает возможность установки ускорителя и встроенного шумоглушителя.
5. Когда планируется запуск серийного производства?
РДП-50К находится на финальной стадии подготовки к серийному производству. Дальнейшее расширение линейки — РДП-80К и РДП-150К. Актуальный статус уточняйте у инженеров «Экс-Форма».
