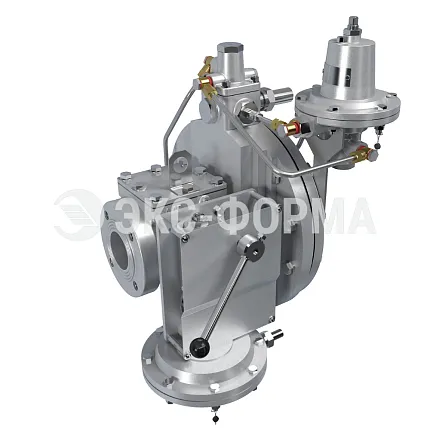

Регулятор давления газа РДП-80К — вторая модель в линейке прямоточных комбинированных регуляторов «Экс-Форма», созданная для газопроводов диаметром ДУ-80. Как и флагманский РДП-50К, этот прибор объединяет прямоточный регулятор РДП и запорный клапан КПЗ в едином корпусе, но рассчитан на бо́льшую пропускную способность, соответствующую диаметру ДУ-80.
Главное отличие от младшей модели — увеличенный условный проход. РДП-80К предназначен для объектов, где ДУ-50 недостаточно для обеспечения требуемого расхода газа, но при этом сохраняется потребность в прямоточной конструкции и возможности прямой замены регулятора РДГ-80 без переделки газопровода.
Ключевые показатели
- Срок службы: 35 лет
- Гарантия: 3 года
- Межсервисный интервал: 7 лет
- Номинальный диаметр: ДУ-80
- Строительная длина: равна строительной длине РДГ-80
Содержание
- Место РДП-80К в линейке
- Отличия от РДП-50К
- Замена РДГ-80: пошаговый сценарий
- Конструкция и технические решения
- Стоимость и заказ
- Часто задаваемые вопросы
Место РДП-80К в линейке
Линейка прямоточных комбинированных регуляторов РДП-К создавалась для решения конкретной задачи: дать эксплуатирующим организациям возможность заменять морально устаревшие регуляторы РДГ на современные прямоточные приборы без переделки газопровода. Каждая модель линейки «закрывает» свой типоразмер:
- РДП-50К — ДУ-50. Для небольших котельных, коммунально-бытовых потребителей, тупиковых веток с умеренным расходом.
- РДП-80К — ДУ-80. Для объектов средней мощности: районные котельные, промышленные цеха, распределительные сети с повышенным расходом газа.
- РДП-150К — ДУ-150. Для крупных потребителей: ТЭЦ, заводские ГРП, магистральные ответвления.
Отличия от РДП-50К
Конструктивно обе модели базируются на одних и тех же технических решениях: прямоточная схема, гильза в качестве седла, графитовые уплотнения, возможность установки ускорителя и шумоглушителя. Разница — в пропускной способности и присоединительных размерах.
| Параметр | РДП-50К | РДП-80К |
|---|---|---|
| Номинальный диаметр | ДУ-50 | ДУ-80 |
| Пропускная способность | Достаточно для малых и средних объектов | Увеличена пропорционально ДУ-80 |
| Замена регулятора | РДГ-50 | РДГ-80 |
| Целевые объекты | Котельные, тупиковые ветки | Районные котельные, промцеха |
| Конструктивные решения | Идентичны: прямоточная схема, КПЗ, графитовые кольца, каплевидные подшипники | |
Замена РДГ-80: пошаговый сценарий
Типичная ситуация, в которой выбирают РДП-80К:
- Проблема. На объекте установлен регулятор РДГ-80. При сезонном снижении потребления (летний период) расход газа падает до минимальных значений — регулятор работает нестабильно, фиксируются ложные срабатывания защиты.
- Ограничение. Заменить РДГ-80 на обычный прямоточный РДП нельзя — строительная длина разная, требуется переварка фланцев, новый проект, согласования.
- Решение. РДП-80К имеет ту же строительную длину, что и РДГ-80. Демонтаж старого регулятора, установка нового — «фланец во фланец» — занимает несколько часов. Перенастройки газопровода не требуется.
- Результат. Объект получает прямоточный регулятор со встроенным КПЗ, стабильно работающий при любых расходах, с межсервисным интервалом 7 лет и сроком службы 35 лет.
Конструкция и технические решения
РДП-80К унаследовал все технологические решения, отработанные на модели РДП-50К:
- Прямоточная схема — поток газа не меняет направления, что снижает шум и увеличивает пропускную способность относительно комбинированных регуляторов с угловой компоновкой.
- Тонкостенная гильза в качестве седла — обеспечивает стабильную работу при расходах, близких к нулю, без рывков и провалов.
- Графитовые уплотнения — работают практически без смазки, выдерживают перепады температур от −40 °С до +60 °С без потери эластичности.
- Совместимость с модификациями РДП — ускоритель и встроенный шумоглушитель устанавливаются без доработок.
Стоимость и заказ
Регулятор РДП-80К находится в стадии запуска в серийное производство. Цена и сроки изготовления предоставляются по запросу. Для получения коммерческого предложения:
- Позвоните по телефону 8 (800) 550-52-31.
- Напишите на market@exform.ru с указанием модели РДП-80К.
- Получите КП в течение 1 часа.
Доставка по всей России транспортными компаниями, возможен самовывоз со склада в Саратове.
Часто задаваемые вопросы (FAQ)
1. Чем отличается РДП-80К от РДП-50К?
Только диаметром и пропускной способностью. РДП-50К — ДУ-50, РДП-80К — ДУ-80. Выбор зависит от требуемого расхода газа и диаметра существующего трубопровода.
2. Можно ли заменить РДГ-80 на РДП-80К без переделки газопровода?
Да. Строительная длина РДП-80К равна строительной длине РДГ-80. Замена «фланец во фланец» без сварки и изменения проекта.
3. Почему не установить обычный РДП вместо РДП-80К?
Обычные РДП не имеют встроенного КПЗ — потребуется отдельная установка предохранительного запорного клапана. Кроме того, строительная длина РДП отличается от РДГ, что требует переделки газопровода. РДП-80К решает обе проблемы.
4. Когда планируется запуск в серийное производство?
РДП-80К готовится к запуску вслед за РДП-50К. Точные сроки уточняйте у инженеров «Экс-Форма».
