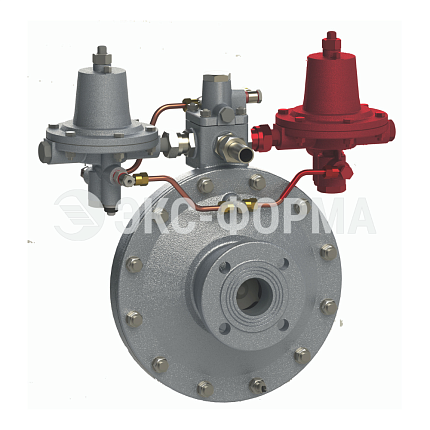

Ускоритель регулятора давления газа РДП — это запатентованная разработка ПКФ «Экс-Форма» (патент РФ №177414), предназначенная для повышения быстродействия регулятора в схеме «регулятор-монитор» и защиты потребителей от превышения давления при нештатных ситуациях. Устройство не имеет аналогов на российском рынке.
Принцип действия основан на увеличении площади сбросного отверстия управляющего давления с 0,5 мм² (штатный дроссель) до 19,5 мм² (с ускорителем). Это обеспечивает ускоренное закрытие затвора регулятора и минимальный прирост выходного давления при переходном процессе. Установка осуществляется без дополнительных кронштейнов и врезки в газопровод — через заглушенные отверстия в крестовине регулятора.
Патентная защита
- Патент на регулятор РДП: №2319193
- Патент на РДП с шумоглушителем: №2686781
- Патент на РДП с ускорителем: №177414
Содержание
- Принцип работы ускорителя
- Применение ускорителя
- Преимущества РДП с ускорителем
- Ускоритель в схеме «регулятор-монитор»
- Установка и настройка
- Стоимость и заказ
- Часто задаваемые вопросы
Принцип работы ускорителя
В штатном режиме работы регулятора РДП сброс управляющего давления из правой полости исполнительного механизма происходит через дроссель с площадью поперечного сечения около 0,5 мм². Это обеспечивает плавную, без автоколебаний работу, но ограничивает скорость закрытия затвора при резком прекращении расхода газа.
Ускоритель изменяет гидравлическую схему сброса: при его срабатывании управляющее давление пилота сбрасывается из правой полости исполнительного механизма напрямую в импульсный канал, минуя штатный дроссель. Площадь сбросного отверстия увеличивается до 19,5 мм² — почти в 40 раз.
Это приводит к следующим эффектам:
- Ускоренное падение управляющего давления в правой полости исполнительного механизма.
- Более быстрое закрытие затвора регулятора — переходный процесс сокращается в несколько раз.
- Меньший прирост выходного давления при прекращении расхода — заброс давления minimизирован.
Применение ускорителя
Ускоритель решает три ключевые задачи в газорегуляторном пункте:
- Повышение динамических показателей регулятора. Сокращение времени переходного процесса при изменении расхода газа.
- Уменьшение прироста выходного давления «в тупике». При нулевом расходе затвор закрывается быстрее, заброс давления на выходе minimизирован. Это особенно важно для тупиковых сетей, где даже кратковременное превышение давления может привести к срабатыванию ПСК.
- Повышение безопасности газораспределительной системы. В схеме «регулятор-монитор» ускоритель обеспечивает немедленное вступление монитора в работу при отказе основного регулятора.
Преимущества РДП с ускорителем
- Не имеет аналогов на российском рынке. Конструкция защищена патентом РФ №177414.
- Ускоренное закрытие затвора. Площадь сбросного отверстия увеличена с 0,5 мм² до 19,5 мм² — затвор закрывается в несколько раз быстрее.
- Минимальный прирост давления на выходе. Заброс давления при переходном процессе значительно ниже, чем у стандартного регулятора.
- Установка без врезки в газопровод. Монтаж через заглушенные отверстия в крестовине регулятора, без дополнительных кронштейнов.
- Простота настройки. Ускоритель настраивается на рабочие параметры без специального оборудования.
- Возможность дооснащения. Устанавливается на уже эксплуатируемые регуляторы РДП.
Ускоритель в схеме «регулятор-монитор»
Схема «регулятор-монитор» — это конфигурация из двух последовательно установленных регуляторов, где один является основным (рабочим), а второй — резервным (монитором). В штатном режиме монитор полностью открыт и не оказывает влияния на поток газа. При отказе основного регулятора (например, из-за обмерзания или засорения клапана пилота) монитор должен немедленно принять на себя функцию редуцирования.
Ускоритель на мониторе обеспечивает его быстрое вступление в работу за счёт ускоренного сброса управляющего давления. Это предотвращает заброс выходного давления выше допустимого уровня и защищает потребителей.
Кроме того, ускоритель может быть установлен и на основной регулятор — для защиты потребителей от повышенного давления при обмерзании или засорении клапана пилота либо дросселя.
Установка и настройка
Ускоритель может быть установлен как на новые регуляторы РДП при заказе, так и на уже эксплуатируемые — через заглушенные отверстия в крестовине регулятора. Монтаж не требует снятия регулятора с газопровода.
Настройка ускорителя на рабочие параметры выполняется регулировочным винтом в соответствии с паспортом изделия. После установки проводится проверка герметичности соединений и контрольное испытание на срабатывание.
Стоимость и заказ
Цена ускорителя зависит от модели регулятора (РДП-50/100/200) и комплектации. Для получения точного коммерческого предложения:
- Позвоните по телефону 8 (800) 550-52-31.
- Напишите на market@exform.ru с указанием модели регулятора и требуемой конфигурации.
- Получите КП в течение 1 часа.
Доставка по всей России транспортными компаниями, возможен самовывоз со склада в Саратове.
Часто задаваемые вопросы (FAQ)
1. Зачем нужен ускоритель на регуляторе РДП?
Ускоритель повышает быстродействие регулятора за счёт увеличения площади сбросного отверстия управляющего давления с 0,5 мм² до 19,5 мм². Это ускоряет закрытие затвора и снижает прирост выходного давления при переходных процессах.
2. В каких схемах применяется ускоритель?
Основное применение — схема «регулятор-монитор», где ускоритель обеспечивает быстрое вступление резервного регулятора при отказе основного. Также может устанавливаться на одиночный регулятор для защиты от превышения давления при обмерзании или засорении пилота.
3. Можно ли установить ускоритель на уже работающий регулятор?
Да. Ускоритель монтируется через заглушенные отверстия в крестовине регулятора без снятия прибора с газопровода и без дополнительных кронштейнов.
4. Есть ли аналоги ускорителя на рынке?
Нет. Ускоритель РДП защищён патентом РФ №177414 и не имеет аналогов на российском рынке газорегуляторного оборудования.
5. На каких моделях РДП применяется ускоритель?
Ускоритель совместим со всеми моделями прямоточных регуляторов: РДП-50, РДП-100 и РДП-200.
