ЗАБОР КОНТРОЛИРУЕМОГО ДАВЛЕНИЯ (ИМПУЛЬСА) РЕГУЛЯТОР РДП

Как и зачем проводить забор импульса?

   Многие наши клиенты спрашивают, зачем проводить забор импульса регулятора давления газа РДП. Надеемся, что данные материалы дадут полные ответы на все ваши вопросы.

Оптимизация забора контролируемого давления (импульса) обеспечивает:
- Повышение стабильности поддержания выходного давления;
- Устойчивость системы регулятор-объект регулирования, исключающей возникновение вибраций и автоколебаний;
- Повышение характеристик регулятора при переходных процессах: кратковременное повышение или понижение выходного давления при резком изменении расхода газа;
- Уменьшение значений избыточного выходного давления при нулевом расходе газа.

Как забирать импульс


   Монтаж и эксплуатация регулятора давления газа РДП должны соответствовать требованиям «Правил безопасности систем газораспределения и газопотребления» и СП 62.13330.2011. Свод правил. Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002.

   Регулятор должен устанавливаться на газопроводах с давлениями, соответствующими указанным в технических характеристиках.

   Регулятор давления газа должен быть установлен в соответствии с проектом, разработанным специализированной организацией и утвержденным в установленном порядке.

   При использовании регулятора давления газа РДП в ГРП с двумя линиями редуцирования, забор контролируемого давления (импульса) производить в одной (общей) точке для обеих линий на выходном трубопроводе.

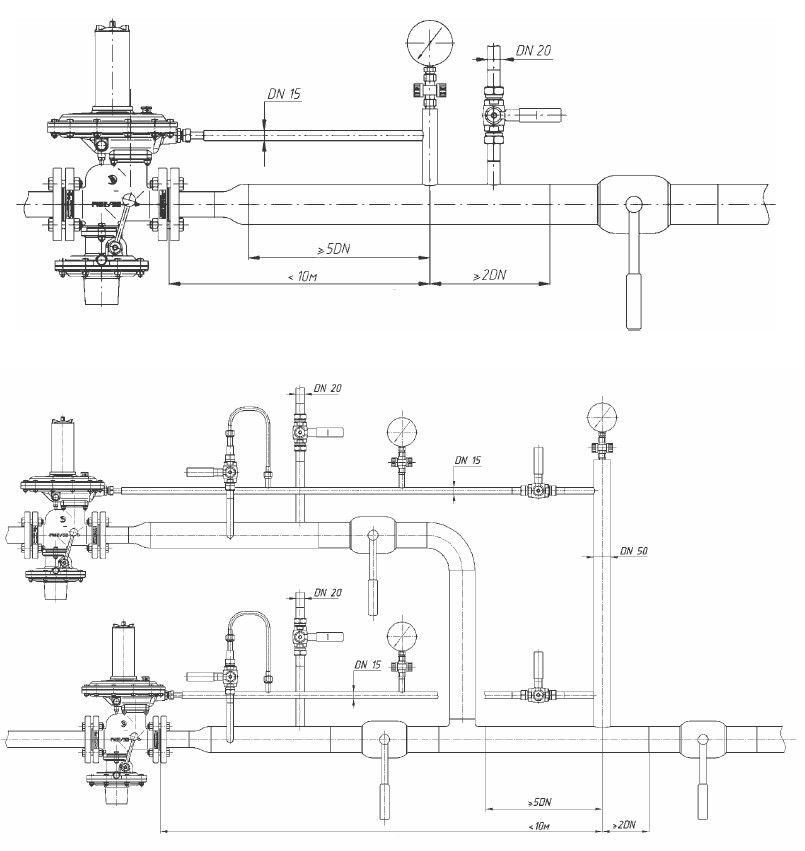

схема забора импульса одна нитка



Схема забора импульса - две нитки



пояснения к схеме забора импульса:

DN  условный диаметр выходного газопровода
1  импульсный газопровод приваривается к ниппелю регулятора и должен иметь условный проход 20 мм
Размер РДП-50 РДП-100 РДП-200
H 362 403 491
h 199 240 328
