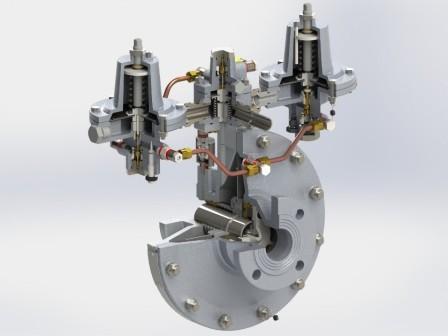

Прямоточный регулятор РДП 50 – серийное производство компанией Экс-Форма
21.10.2020
В начале 90-х годов конструкторами ПКФ "Экс-Форма" была разработана первая в России линейка прямоточных регуляторов РДП. После ряда успешных конструкторских, приемочных и сертификационных испытаний регуляторы были запущены в серийного производство. Один из первых регуляторов был установлен в Саратовской области в г. Хвалынск в 1997 году, который бесперебойно работает и по настоящее время.
Идея разработать новый регулятор РДП 50 появилась по множествам причинам. Конструктора ПКФ "Экс-Форма" были твердо намерены разработать и запустить регулятор, который по своим характеристикам будет превосходить существующие аналоги на рынке и поможет решить ряд новых задач. Так прямоточные регуляторы РДП позволили:
- увеличить пропускную способность по сравнению с существующими аналогами;
- снизить шумовое загрязнение при работе регулятора на больших расходах;
- исключить зависимость выходного давления от изменения давления на входе;
- стабильно работать при околонулевых расходах за счет полной разгрузки седла.
В 2005 году в журнале «Арматуростроение», выпуск №5, была издана статья "Прямоточный регулятор давления газа: преимущества и перспективы использования". В данной статье полностью были раскрыты основные преимущества регуляторов линейки РДП перед существующими аналогами, описаны устройство и принцип работы. Так, были выделены следующие основные преимущества:
- снижение неравномерности регулирования до 12 % за счет использования в качестве седла тонкостенной гильзы;
- высокая устойчивость системы "регулятор-объект регулирования";
- высокие динамические характеристики;
- переходный процесс длится не более двух секунд;
- прирост выходного давления при нулевом расходе не более 10%;
- отсутствие автоколебаний во всем диапазоне значений пропускной способности, включая минимальные значения близкие к нулю.
Регуляторы линейки РДП, выпускаемые заводом "Экс-Форма", быстро завоевали расположение потребителей и экспертов, стали эталоном качества и производительности в газовой отрасли. Прямоточные регуляторы неоднократно признавались и награждались почетным званием победителя по программе «100 лучших товаров России». Уже 11 марта 2002 года был получен патент на полезную модель, а патент на изобретение ПКФ "Экс-Форма" получила 19 июля 2006 года.
Кроме того, завод "Экс-Форма" первый в России применил схему редуцирования «регулятор-монитор - основной регулятор» на сети газораспределения с давлением до 1,2 МПа. В дальнейшем данная схема была дополнена ускорителем газа, который на сегодняшний день не имеет аналогов среди отечественных производителей. Был налажен выпуск встраиваемых в регулятор шумоглушителей газа на основе ячеистой структуры металла, что позволило значительно снизить шум при работе регуляторов на больших расходах. Тем самым, появилась возможность установки газораспределительных пунктов вблизи жилого массива.
С начала производства прямоточного регулятора РДП было изготовлено и поставлено на объекты свыше 100 000 изделий. Регуляторы успешно эксплуатируются в 85 регионах России, во всех Федеральных Округах, а также на территории Беларуси, Украины, Молдавии и Казахстана.
Сейчас линейка выпускаемых регуляторов насчитывает три типоразмера по DN 50, 100, 200, исполнение низкое и высокое, а также правое и левое для удобства обслуживания. Ознакомиться с полным перечнем можно в каталоге на нашем сайте.
