Расширена линейка регуляторов РДП

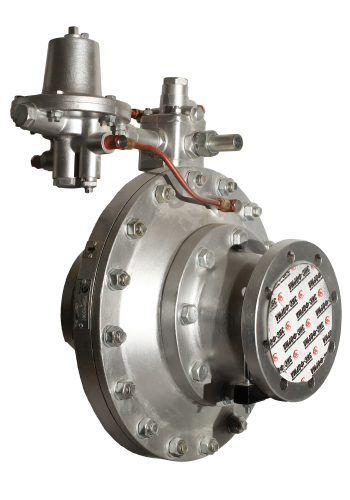

ООО ПКФ «Экс-Форма» является разработчиком и производителем прямоточных регуляторов давления газа РДП.

C целью более точного соответствия проектным решениям, с 2019 года расширена линейка выпускаемых регуляторов по диапазону пропускной способности.

Налажен серийный выпуск регуляторов РДП в исполнениях «/1» и «/2» по максимальной пропускной способности, в зависимости от хода гильзы (подвижного седла).

Регуляторы всех исполнений могут быть оснащены встроенным глушителем шума или комплектоваться внешним глушителем шума, изготавливаться с встроенным фильтром или без него, оснащаться ускорителем.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра или размера	Значения параметров
	РДП 50	РДП 50/1	РДП 50/2		РДП 100	РДП 100/1	РДП 100/2	РДП 200			РДП 200/1	РДП 200/2
Регулируемая среда	природный газ ГОСТ 5542
Номинальный диаметр, DN	50				100			200
Диапазон входных давлений, МПа
- исполнение Н	0,05 – 1,2
- исполнение В	0,1 – 1,2
Диапазон выходных давлений, МПа
- исполнение Н	0,0015 – 0,06
- исполнение В	0,06 – 0,6
Пропускная способность , ст.м³/ч	7138	5710	4283		28555	22844	17133	95183		76146		57110
Коэффициент Кv	30	24	18		120	96	72	400		320		240
Стабильность поддержания выходного давления, %	±10
Соединение с газопроводом	Фланцевое исполнение В по ГОСТ 33259
Строительная длина, мм	230±1,5			350±2,0					420±2,5
Строительная длина с катушкой, мм	-			500±2,5					600±3,0
Габаритные размеры, мм, не более
длина	240			350					420
ширина	440			520					625
высота	520			600					780
ширина с ускорителем	540			630					660
Масса, кг, не более
- с катушкой	-			65					120
- без катушки	20			42					88

ПРОПУСКНАЯ СПОСОБНОСТЬ МОДИФИКАЦИЙ РДП "/1" И РДП "/2"

Таблицы пропускной способности РДП в зависимости от модели.

РДП 50

РДП 50/1 Н/В. Пропускная способность ст.м³/ч
Рвых. МПа	Рвход. МПа
Рвых. МПа	0,05	0,06	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1	1,1	1,2
0,0015-0,005	606	670	882	1322	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,006		668	881	1322	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,007		665	881	1322	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,008		662	880	1322	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,009		658	879	1322	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,01		654	878	1322	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,02		0	864	1322	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,03			841	1322	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,04			808	1322	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,05			763	1322	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,06			0	1318	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,07				1310	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,08				1294	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,09				1273	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,1				1245	1761	2200	2638	3078	3516	3955	4394	4833	5272	5710
0,2				0	1523	2154	2638	3078	3516	3955	4394	4833	5272	5710
0,3					0	1758	2486	3045	3516	3955	4394	4833	5272	5710
0,4						0	1965	2779	3403	3930	4394	4833	5272	5710
0,5							0	2152	3043	3727	4304	4812	5272	5710
0,6								0	2324	3287	4026	4649	5197	5694

РДП 50/2 Н/В. Пропускная способность ст.м³/ч
Рвых. МПа	Рвход. МПа
Рвых. МПа	0,05	0,06	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1	1,1	1,2
0,0015-0,005	455	503	661	991	1321	1650	1979	2308	2637	2966	3296	3625	3954	4283
0,006		501	661	991	1321	1650	1979	2308	2637	2966	3296	3625	3954	4283
0,007		499	661	991	1321	1650	1979	2308	2637	2966	3296	3625	3954	4283
0,008		496	660	991	1321	1650	1979	2308	2637	2966	3296	3625	3954	4283
0,009		493	659	991	1321	1650	1979	2308	2637	2966	3296	3625	3954	4283
0,01		491	659	991	1321	1650	1979	2308	2637	2966	3296	3625	3954	4283
0,02		0	648	991	1321	1650	1979	2308	2637	2966	3296	3625	3954	4283
0,03			631	991	1321	1650	1979	2308	2637	2966	3296	3625	3954	4283
0,04			606	991	1321	1650	1979	2308	2637	2966	3296	3625	3954	4283
0,05			572	991	1321	1650	1979	2308	2637	2966	3296	3625	3954	4283
0,06			0	989	1321	1650	1979	2308	2637	2966	3296	3625	3954	4283
0,07				982	1321	1650	1979	2308	2637	2966	3296	3625	3954	4283
0,08				971	1321	1650	1979	2308	2637	2966	3296	3625	3954	4283
0,09				955	1321	1650	1979	2308	2637	2966	3296	3625	3954	4283
0,1				934	1321	1650	1979	2308	2637	2966	3296	3625	3954	4283
0,2				0	1142	1616	1979	2308	2637	2966	3296	3625	3954	4283
0,3					0	1318	1865	2284	2637	2966	3296	3625	3954	4283
0,4						0	1474	2084	2552	2948	3296	3625	3954	4283
0,5							0	1614	2282	2795	3228	3609	3954	4283
0,6								0	1743	2465	3019	3487	3898	4270

РДП 100

РДП 100/1 Н/В. Пропускная способность ст.м³/ч
Рвых. МПа	Р вход. МПа
Рвых. МПа	0,05	0,06	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1	1,1	1,2
0,0015-0,005	2428	2684	3528	5289	7045	8800	10555	12311	14066	15822	17578	19333	21088	22844
0,006		2672	3526	5289	7045	8800	10555	12311	14066	15822	17578	19333	21088	22844
0,007		2660	3523	5289	7045	8800	10555	12311	14066	15822	17578	19333	21088	22844
0,008		2646	3521	5289	7045	8800	10555	12311	14066	15822	17578	19333	21088	22844
0,009		2633	3518	5289	7045	8800	10555	12311	14066	15822	17578	19333	21088	22844
0,01		2619	3514	5289	7045	8800	10555	12311	14066	15822	17578	19333	21088	22844
0,02		0	3458	5289	7045	8800	10555	12311	14066	15822	17578	19333	21088	22844
0,03			3366	5289	7045	8800	10555	12311	14066	15822	17578	19333	21088	22844
0,04			3233	5289	7045	8800	10555	12311	14066	15822	17578	19333	21088	22844
0,05			3054	5289	7045	8800	10555	12311	14066	15822	17578	19333	21088	22844
0,06			0	5276	7045	8800	10555	12311	14066	15822	17578	19333	21088	22844
0,07				5239	7045	8800	10555	12311	14066	15822	17578	19333	21088	22844
0,08				5178	7045	8800	10555	12311	14066	15822	17578	19333	21088	22844
0,09				5093	7045	8800	10555	12311	14066	15822	17578	19333	21088	22844
0,1				4981	7045	8800	10555	12311	14066	15822	17578	19333	21088	22844
0,2				0	6094	8618	10555	12311	14066	15822	17578	19333	21088	22844
0,3					0	7033	9946	12182	14066	15822	17578	19333	21088	22844
0,4						0	7861	11117	13615	15722	17578	19333	21088	22844
0,5							0	8609	12175	14911	17218	19250	21088	22844
0,6								0	9298	13149	16104	18595	20790	22774

РДП 100/2 Н/В. Пропускная способность ст.м³/ч
Рвых. МПа	Р вход. МПа
Рвых. МПа	0,05	0,06	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1	1,1	1,2
0,0015-0,005	1821	2013	2646	3967	5284	6600	7916	9233	10550	11866	13183	14500	15816	17133
0,006		2004	2644	3967	5284	6600	7916	9233	10550	11866	13183	14500	15816	17133
0,007		1995	2642	3967	5284	6600	7916	9233	10550	11866	13183	14500	15816	17133
0,008		1985	2641	3967	5284	6600	7916	9233	10550	11866	13183	14500	15816	17133
0,009		1975	2638	3967	5284	6600	7916	9233	10550	11866	13183	14500	15816	17133
0,01		1964	2635	3967	5284	6600	7916	9233	10550	11866	13183	14500	15816	17133
0,02		0	2594	3967	5284	6600	7916	9233	10550	11866	13183	14500	15816	17133
0,03			2524	3967	5284	6600	7916	9233	10550	11866	13183	14500	15816	17133
0,04			2425	3967	5284	6600	7916	9233	10550	11866	13183	14500	15816	17133
0,05			2290	3967	5284	6600	7916	9233	10550	11866	13183	14500	15816	17133
0,06			0	3957	5284	6600	7916	9233	10550	11866	13183	14500	15816	17133
0,07				3929	5284	6600	7916	9233	10550	11866	13183	14500	15816	17133
0,08				3884	5284	6600	7916	9233	10550	11866	13183	14500	15816	17133
0,09				3820	5284	6600	7916	9233	10550	11866	13183	14500	15816	17133
0,1				3736	5284	6600	7916	9233	10550	11866	13183	14500	15816	17133
0,2				0	4571	6464	7916	9233	10550	11866	13183	14500	15816	17133
0,3					0	5275	7460	9136	10550	11866	13183	14500	15816	17133
0,4						0	5896	8338	10211	11791	13183	14500	15816	17133
0,5							0	6457	9131	11183	12914	14438	15816	17133
0,6								0	6973	9862	12078	13946	15592	17081

РДП 200

РДП 200/1 Н/В. Пропускная способность ст.м³/ч
Рвых. МПа	Р вход. МПа
Рвых. МПа	0,05	0,06	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1	1,1	1,2
0,0015-0,005	8094	8949	11762	17631	23482	29334	35186	41038	46889	52740	58592	64443	70295	76146
0,006		8909	11754	17631	23482	29334	35186	41038	46889	52740	58592	64443	70295	76146
0,007		8867	11746	17631	23482	29334	35186	41038	46889	52740	58592	64443	70295	76146
0,008		8823	11736	17631	23482	29334	35186	41038	46889	52740	58592	64443	70295	76146
0,009		8778	11726	17631	23482	29334	35186	41038	46889	52740	58592	64443	70295	76146
0,01		8730	11714	17631	23482	29334	35186	41038	46889	52740	58592	64443	70295	76146
0,02		0	11529	17631	23482	29334	35186	41038	46889	52740	58592	64443	70295	76146
0,03			11220	17631	23482	29334	35186	41038	46889	52740	58592	64443	70295	76146
0,04			10776	17631	23482	29334	35186	41038	46889	52740	58592	64443	70295	76146
0,05			10179	17631	23482	29334	35186	41038	46889	52740	58592	64443	70295	76146
0,06			0	17587	23482	29334	35186	41038	46889	52740	58592	64443	70295	76146
0,07				17465	23482	29334	35186	41038	46889	52740	58592	64443	70295	76146
0,08				17262	23482	29334	35186	41038	46889	52740	58592	64443	70295	76146
0,09				16977	23482	29334	35186	41038	46889	52740	58592	64443	70295	76146
0,1				16605	23482	29334	35186	41038	46889	52740	58592	64443	70295	76146
0,2				0	20314	28729	35186	41038	46889	52740	58592	64443	70295	76146
0,3					0	23444	33155	40607	46889	52740	58592	64443	70295	76146
0,4						0	26203	37057	45385	52406	58592	64443	70295	76146
0,5							0	28698	40585	49706	57395	64170	70295	76146
0,6								0	30992	43830	53680	61985	69301	75915

РДП 200/2 Н/В. Пропускная способность ст.м³/ч
Рвых. МПа	Р вход. МПа
Рвых. МПа	0,05	0,06	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1	1,1	1,2
0,0015-0,005	6071	6712	8821	13223	17612	22001	26389	30778	35167	39555	43944	48332	52721	57110
0,006		6682	8816	13223	17612	22001	26389	30778	35167	39555	43944	48332	52721	57110
0,007		6650	8809	13223	17612	22001	26389	30778	35167	39555	43944	48332	52721	57110
0,008		6617	8802	13223	17612	22001	26389	30778	35167	39555	43944	48332	52721	57110
0,009		6583	8794	13223	17612	22001	26389	30778	35167	39555	43944	48332	52721	57110
0,01		6548	8785	13223	17612	22001	26389	30778	35167	39555	43944	48332	52721	57110
0,02		0	8647	13223	17612	22001	26389	30778	35167	39555	43944	48332	52721	57110
0,03			8415	13223	17612	22001	26389	30778	35167	39555	43944	48332	52721	57110
0,04			8082	13223	17612	22001	26389	30778	35167	39555	43944	48332	52721	57110
0,05			7634	13223	17612	22001	26389	30778	35167	39555	43944	48332	52721	57110
0,06			0	13190	17612	22001	26389	30778	35167	39555	43944	48332	52721	57110
0,07				13099	17612	22001	26389	30778	35167	39555	43944	48332	52721	57110
0,08				12947	17612	22001	26389	30778	35167	39555	43944	48332	52721	57110
0,09				12733	17612	22001	26389	30778	35167	39555	43944	48332	52721	57110
0,1				12454	17612	22001	26389	30778	35167	39555	43944	48332	52721	57110
0,2				0	15236	21547	26389	30778	35167	39555	43944	48332	52721	57110
0,3					0	17583	24866	30455	35167	39555	43944	48332	52721	57110
0,4						0	19652	27793	34039	39305	43944	48332	52721	57110
0,5							0	21523	30439	37279	43046	48128	52721	57110
0,6								0	23244	32872	40260	46489	51976	56936
