Установки УГРШ(К)-500-2М, УГРШ(К)-50Н-2М, УГРШ(К)-50С-2М

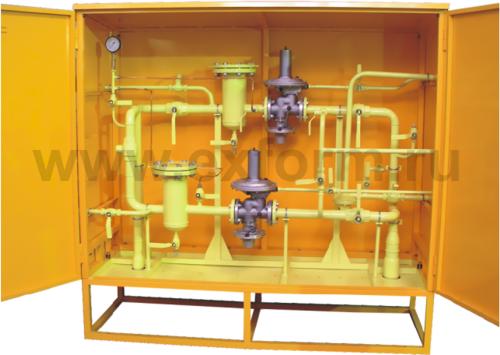

УГРШ для Москвы Установка на базе РДК для Московского региона состоит из металлического шкафа с двумя дверками, в котором смонтировано технологическое оборудование , которое крепится хомутами к раме и кронштейнам.

Технологическое газовое оборудование установки состоит из двух линий редуцирования: основной и резервной.

УГРШ-50Н-2М выпускается с регуляторами РДК-50Н
УГРШ(К)-50С-2М выпускается с регуляторами РДК-50С
УГРШ(К)-500-2М выпускается с регуляторами РДК-500

Каждая линия редуцирования УГРШ "Для Москвы"состоит из:

1) крана фланцевого ДУ-50  КН1 (или КН3) на входе;

2) фильтра ФГ-50 Ф1 (или Ф2). Для визуального наблюдения за давлением газа на входе и замера перепада давления на фильтрах предусмотрен манометр М с клапаном КН20.

 Для замера входного давления необходимо при закрытых кранах КН15 и КН16 открыть кран КН12, а затем клапан КН22. Для замера давления после фильтра на первой линии редуцирования необходимо при закрытых кранах КН12 и КН16 открыть кран КН15, а затем клапан КН22. Соответственно и для замера давления на второй линии редуцирования. Кран КН17 (или КН18) служит для слива конденсата из фильтров Ф1 (или Ф2);

3) регулятора давления газа РД1 (или РД2), предназначенного для снижения давления газа и поддержания его в заданных пределах, а также отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов;

4) крана КН2 (или КН4) на выходе;

5) импульсного трубопровода с краном КН9 (или КН10);

6) предохранительного сбросного клапана ПСК-25  КП1, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном КН11 и сбросного трубопровода. Для замера давления и настройки КП1 предназначены краны КН14 и КН19.

Для замера давления на выходе установлен кран КН13 с ниппелем для присоединения мановакуумметра.

Для аварийного сброса газа в атмосферу при проведении ремонтных работ предусмотрен кран высокой продувки КН5 (или КН6) и кран КН7 (или КН8).

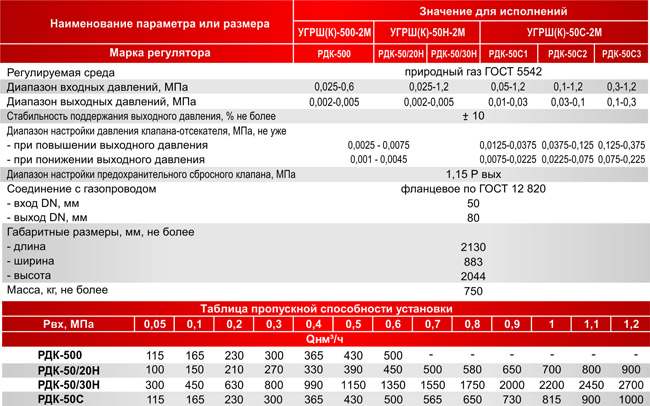

Технические характеристики установок УГРШ для Москвы:

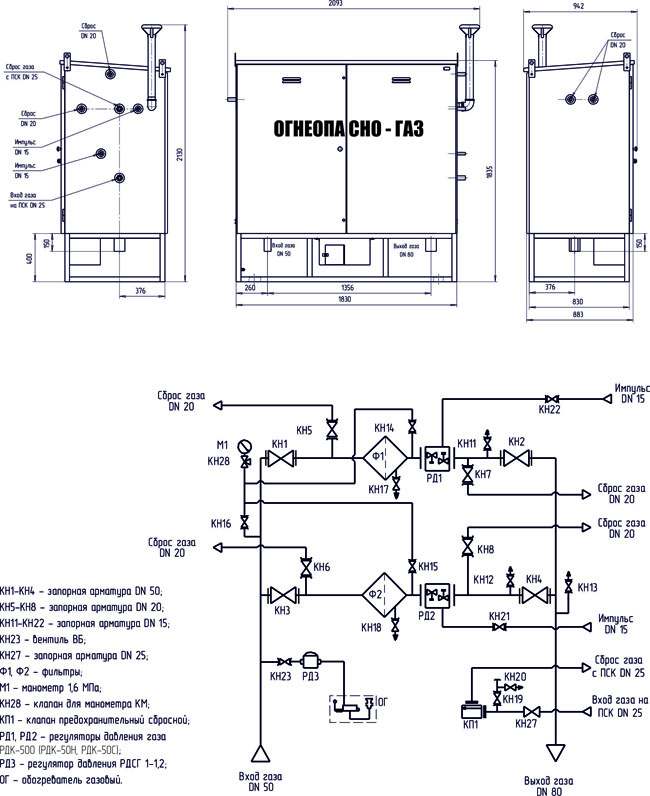

Схемы УГРШ для москвы






Газорегуляторные установки УГРШ(К)-50Н-2М, УГРШ(К)-50С-2М и УГРШ(К)-500-2М с двумя линиями редуцирования (одна основная и резервная) выпускаются на предприятии ЭКС-ФОРМА для Москвы и Московской области со следующими конструктивными изменениями по сравнению с серийными:

- вся арматура заменена на сварное и штуцерно-ниппельное присоединение;
- введен регулирующий кран собственной разработки на байпасе;
- на обогреве вместо инфракрасной горелки используется настенный газовый обогреватель с закрытой камерой сгорания и естественной вытяжкой с термодатчиком;
- прикладывается ЗИП на регулятор;
- предусмотрен учет газа на обогреватель;
- все элементы шкафа не имеют острых углов и кромок;
- введена возможность настройки регулятора давления без изменения давления газа у потребителя;
- присоединение предохранительного сбросного клапана ПСК заменено с муфтового на фланцевое;
- у шкафов с узлом учета расхода газа (с маркировкой ЭК) введен дополнительный фильтр для его очистки без отключения потребителя.
