Пункт газорегуляторный блочный ПГБ(К)-50НВ(НН)-2

ПГБ   Пункт газорегуляторный блочный ПГБ(К)-50НВ(НН)-2 с двумя основными и двумя резервными линиями редуцирования на базе регуляторов давления газа комбинированных РДК-50Н и регуляторов давления газа прямоточного типа РДП-50Н(В), с конвекторным отоплением или АОГВ предназначен для редуцирования давления газа с высокого или среднего на требуемое и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа. Климатическое исполнение соответствует У1 ГОСТ 15150 (от -40oС до +40oС).

   Пункт газорегуляторный блочный ПГБ(К)-50НВ(НН)-2 применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

   Мы имеем возможность спроектировать и изготовить ПГБ по вашим индивидуальным требованиям.

   При заказе пункта газорегуляторного блочного ПГБ необходимо заполнить опросный лист.
опросный лист

Рис.1. Пункт газорегуляторный ПГБ(К)-50НВ(НН)-2 на базе РДК-50Н и РДП-50Н(В) (типовая габаритная схема)

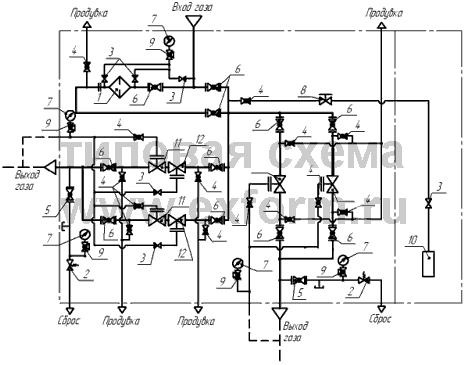

Рис.2. Пункт газорегуляторный ПГБ(К)-50НВ(НН)-2 на базе РДК-50Н и РДП-50Н(В) (типовая газовая схема)


Пункт газорегуляторный ПГБ(К)-50НВ(НН)-2 на базе РДК-50Н и РДП-50Н(В). Пояснения к газовой схеме:

№ позицииНаименование
1Фильтр газа ФГ-100
2Клапан предохранительный сбросной ПСК-25Н(В)
3Арматура запорная Ду 15
4Арматура запорная Ду 20
5Арматура запорная Ду 25
6Арматура запорная Ду 50
7Манометр
8Регулятор давления FE-10 или РДГБ-6
9Клапан под манометр
10Обогреватель типа АОГВ
11Регулятор давления РДП-50Н(В)
12Клапан передохранительный запорный ПЗК-50Н(В)
13Регулятор давления РДК-50Н

КАК КУПИТЬ  ПГБ(К)-50НВ(НН)-2 ПРОИЗВОДСТВА "ЭКС-ФОРМЫ"?





   При заказе пункта газорегуляторного блочного ПГБ необходимо заполнить опросный лист. Все наши пункты газорегуляторные блочные ПГБ имеют соответствующие сертификаты и разрешения, в том числе в системе "ГАЗСЕРТ".

   Разрешение Ростехнадзора № PPC 00-044758 на применение оборудования ООО ПКФ "Экс-Форма" от 18.08.2011

   Сертификат соответствия № РОСС RU.0001.Н13924 от 03.10.2012г.

   Сертификат соответствия в системе добровольной сертификации ГАЗСЕРТ РОСС RU.3719.04ЮАЧ0 Пункты газорегуляторные блочные ПГБ.

Пропускная способность регулятора давления газа РДК
пропускная способность рдк-50

Пропускная способность регулятора давления газа РДП
