Клапан предохранительно-запорный КПЗ-50 — это ключевой элемент безопасности любого газорегуляторного пункта. Он автоматически и практически мгновенно перекрывает подачу газа, если выходное давление выходит за пределы настроенного безопасного диапазона. Это последний рубеж защиты, который предотвращает аварийные ситуации.
В отличие от традиционных аналогов, механизм КПЗ-50 от «Экс-Форма» спроектирован заново. Мы устранили главный недостаток старых клапанов — неточное срабатывание из-за трения в узле зацепа. Результат — высочайшая точность и надёжность, подтверждённая 35-летним сроком службы.
Ключевые преимущества КПЗ-50
- Усовершенствованный механизм контроля. Новая система подпружиненных рычагов создаёт минимальное трение в точке зацепа. Это обеспечивает высокую точность срабатывания даже на низких пределах контролируемого давления.
- Раздельная настройка пружинами. Механизм срабатывания на повышение и на понижение давления настраивается независимо. Это даёт более тонкую и точную настройку под конкретный объект.
- Ручной аварийный режим. Клапан позволяет вручную инициировать срабатывание, мгновенно перекрыв поток газа. Для экстренной остановки не нужно использовать другую запорную арматуру.
- Три исполнения под разное давление. КПЗ-50-Н (низкое), КПЗ-50-С (среднее), КПЗ-50-В (высокое). Вы получаете точную модель под ваш диапазон, без компромиссов.
- Ресурс и надёжность. Срок службы — 35 лет, заводская гарантия — 3 года. Клапан рассчитан на длительную работу без потери точности.
8 (800) 550-52-31 или market@exform.ru
Технические характеристики КПЗ-50
| Параметр | Значение |
|---|---|
| Назначение | автоматическое отключение подачи газа при аварийном отклонении давления |
| Рабочая среда | неагрессивные углеводородные газы (по ГОСТ 5542-87) |
| Исполнения | КПЗ-50-Н (низкое), КПЗ-50-С (среднее), КПЗ-50-В (высокое) |
| Настройка | раздельная пружинами: на повышение и на понижение давления |
| Ручное управление | возможно принудительное срабатывание (аварийная остановка) |
| Срок службы | не менее 35 лет |
| Гарантия | 3 года |
Исполнения КПЗ-50
Клапан КПЗ-50 выпускается в трёх исполнениях, которые различаются диапазоном контролируемого давления. Это позволяет подобрать модель, которая будет максимально точно соответствовать параметрам вашей системы.
| Модель | Контролируемое давление | Применение | Цена |
|---|---|---|---|
| КПЗ-50-Н | низкое | для сетей с низким выходным давлением (бытовые потребители, плиты, небольшие котлы) | по запросу |
| КПЗ-50-С | среднее | для сетей со средним давлением (котлы, горелки, промышленное оборудование) | по запросу |
| КПЗ-50-В | высокое | для сетей с высоким выходным давлением (мощные промышленные установки) | по запросу |
Ориентировочная стоимость КПЗ-50: от 15 000 руб. Точная цена зависит от выбранного исполнения.
Нужна консультация по выбору?
Заполните опросный лист, и наши инженеры подберут оптимальное исполнение КПЗ под ваш объект.
Заполнить опросный листили позвоните: 8 (800) 550-52-31

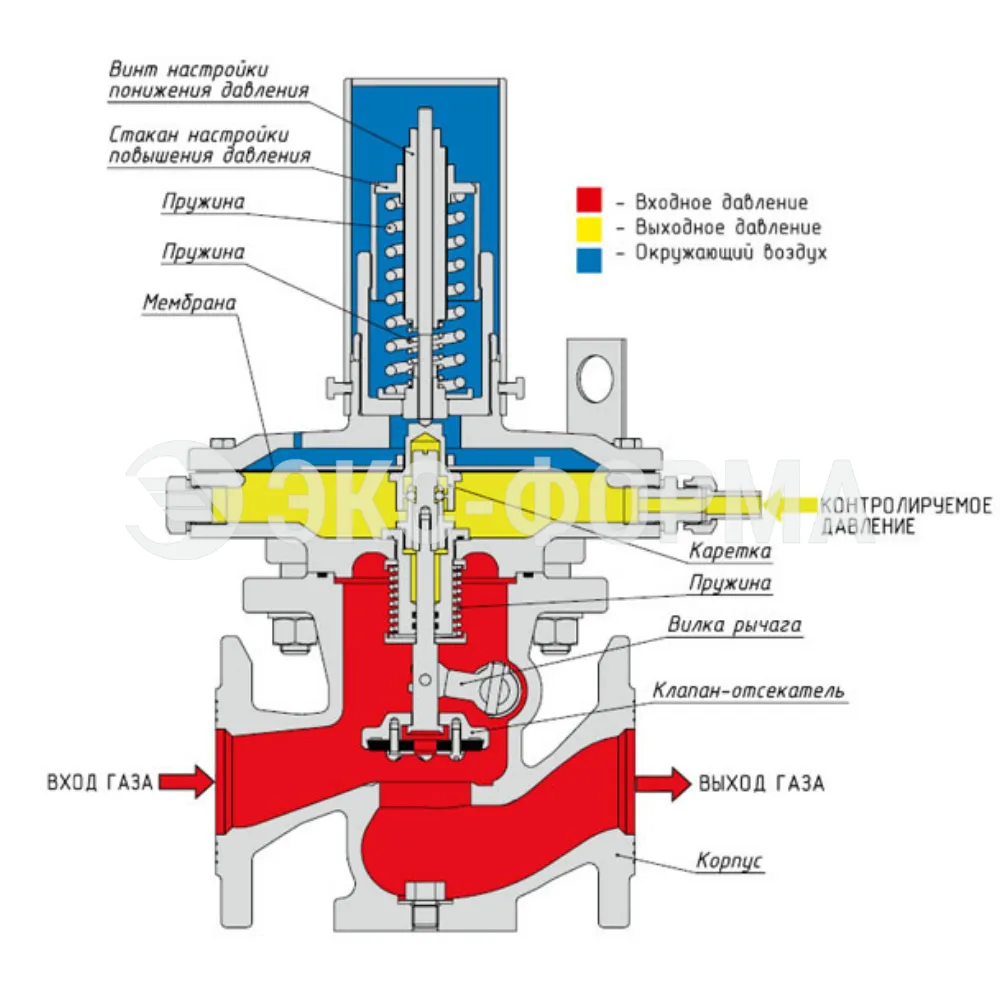

Устройство и принцип работы КПЗ-50
КПЗ-50 устанавливается на газопроводе после регулятора давления и постоянно контролирует выходное давление. Его задача — мгновенно отсечь подачу газа, если давление стало опасным для потребителя.
Как это работает
- Контроль давления. Мембрана клапана постоянно отслеживает выходное давление газа в трубопроводе.
- Срабатывание при отклонении. Если давление выходит за пределы, заданные настройками (повышается или понижается), механизм зацепа освобождается.
- Мгновенное отключение. Подпружиненный затвор перекрывает проходное сечение. Подача газа полностью прекращается.
Ручное управление
КПЗ-50 позволяет оператору вручную инициировать аварийную остановку. Это удобно при испытаниях, наладке или в нештатной ситуации, когда нужно быстро перекрыть газ, не прибегая к шаровому крану.
Раздельная настройка пружинами
Механизм срабатывания на повышение и на понижение давления настраивается независимо, собственными пружинами. Это даёт возможность точно выставить оба порога именно так, как требуется для вашего оборудования.
Где применяется КПЗ-50

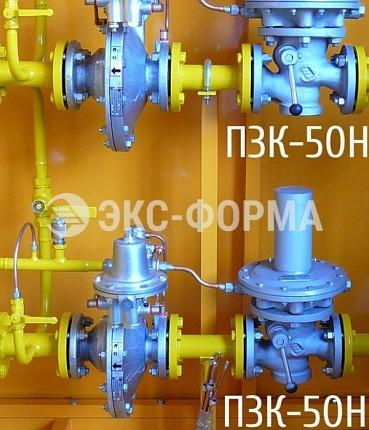

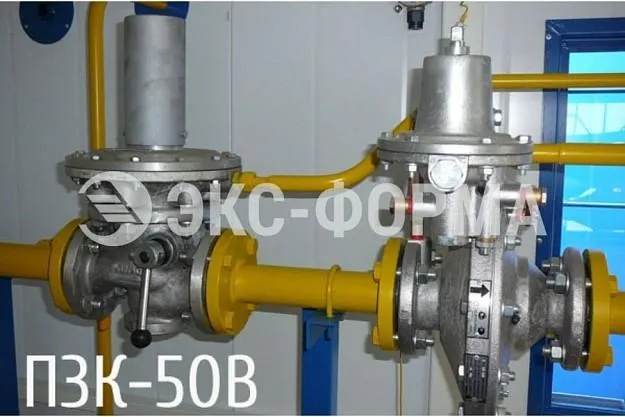

КПЗ-50 является штатным компонентом газорегуляторных пунктов «Экс-Форма» (ГРПШ, ПГБ, ГСГО), но может поставляться и как самостоятельное изделие для замены или укомплектования оборудования других производителей.
- Газорегуляторные пункты шкафные (ГРПШ, УГРШ)
- Блочные газорегуляторные пункты (ПГБ, ГРПБ)
- Газоснабжение котельных и промышленных объектов
- Замена морально устаревших ПЗК на объектах
Как заказать КПЗ-50
- Определите исполнение. Выберите модель (Н, С или В) по уровню контролируемого давления в вашей системе. Если сомневаетесь — сообщите параметры сети нашим инженерам.
- Свяжитесь с инженером. Звоните по бесплатному номеру 8 (800) 550-52-31 или пишите на market@exform.ru. Мы уточним детали и подготовим счёт.
- Получите оборудование. КПЗ-50 в наличии. Доставка по России — транспортной компанией или самовывозом с завода.
Получите коммерческое предложение за 1 час.
Свяжитесь с нашими инженерами: 8 (800) 550-52-31 или market@exform.ru

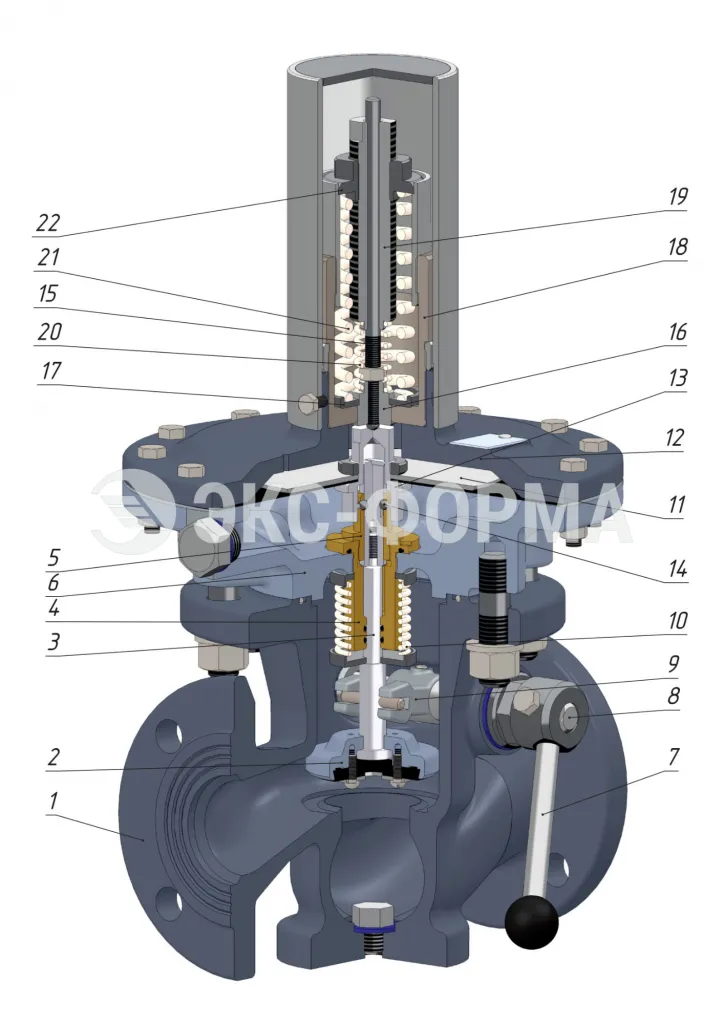

Особенности конструкции КПЗ-50
В отличие от предохранительных клапанов ПЗК-100 и ПЗК-200, где используется шариковый затвор, в КПЗ-50 применён усовершенствованный рычажный механизм зацепа. Новая система подпружиненных рычагов создаёт минимальное трение в точке контакта, что критически важно для точного срабатывания на низких пределах контролируемого давления.
Конструкция также предусматривает раздельную настройку механизма срабатывания пружинами на повышение и на понижение давления. Это позволяет обслуживающему персоналу более тонко выставить оба порога именно так, как требуется для конкретного объекта.
Детальное устройство и принцип работы рычажного механизма КПЗ-50 можно уточнить у наших инженеров — схема и паспорт изделия предоставляются по запросу.
Часто задаваемые вопросы (FAQ) про КПЗ-50
1. Чем КПЗ отличается от ПСК?
КПЗ (клапан предохранительно-запорный) полностью перекрывает подачу газа при аварии. ПСК (клапан предохранительно-сбросной) сбрасывает небольшой избыток газа в атмосферу, не отключая систему. В правильно спроектированном ГРП работают оба: ПСК срабатывает первым, предотвращая ложные отключения, КПЗ — вторым, при серьёзной аварии.
2. Чем КПЗ-50 отличается от ПЗК-100 и ПЗК-200?
Главное различие — в конструкции и диаметре. КПЗ-50 (ДУ-50) использует усовершенствованный рычажный механизм с раздельной пружинной настройкой. ПЗК-100 (ДУ-100) и ПЗК-200 (ДУ-200) построены на шариковом затворе с мембраной EFFBE и обеспечивают герметичность класса «А». Выбор зависит от диаметра вашего газопровода и требуемой точности срабатывания.
3. Как выбрать исполнение: Н, С или В?
Исполнение зависит от выходного давления в вашей системе. Н — для низкого (до 5 кПа), С — для среднего (до 100 кПа), В — для высокого (до 600 кПа). Если не уверены, сообщите параметры сети нашему инженеру — подберём точно.
4. Можно ли купить КПЗ-50 отдельно от ГРП?
Да. КПЗ-50 поставляется как самостоятельное изделие для замены или доукомплектования газорегуляторных пунктов любых производителей.
5. Какая гарантия на клапан?
Заводская гарантия — 3 года. Срок службы — не менее 35 лет.
