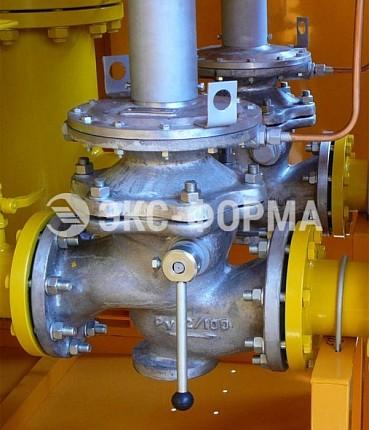

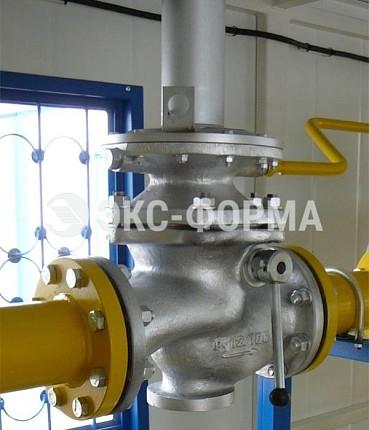

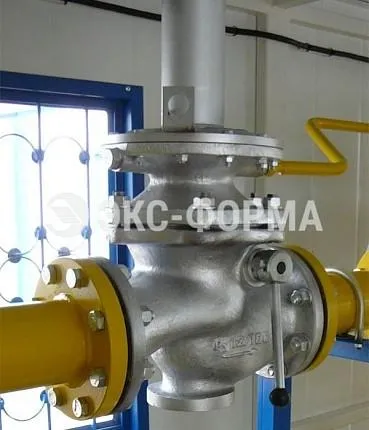

Клапан предохранительный запорный ПЗК-100 — это автоматический клапан-отсекатель для газопровода ДУ-100 мм. Он мгновенно перекрывает подачу газа, если выходное давление выходит за безопасные пределы. Устанавливается внутри шкафных, блочных и рамных газорегуляторных пунктов.
Главная конструктивная особенность ПЗК-100 — шариковый затвор с минимальным количеством трущихся деталей. В отличие от традиционных тарельчатых клапанов, он исключает смещение рабочего органа относительно седла. Это гарантирует герметичность класса «А» на весь 35-летний срок службы.
Ключевые преимущества ПЗК-100
- Шариковая конструкция затвора. Принципиально новая разработка «Экс-Форма». Минимальное количество трущихся деталей повышает точность и надёжность срабатывания. Исключено смещение клапана относительно седла — герметичность класса «А» на весь срок службы.
- Мембрана EFFBE (Франция). Высокоэластичное полотно сохраняет свойства в диапазоне от –40°С до +60°С. Не дубеет на морозе, обеспечивает стабильную работу в уличных ГРП.
- Корпус из литьевого алюминия. Детали отливаются в собственном литейном цеху «Экс-Форма» из высших марок алюминия. Коррозионная стойкость без дополнительной обработки.
- Исключены ложные срабатывания. Конструкция без внешних исполнительных механизмов. Клапан реагирует только на реальное отклонение давления, а не на вибрацию или гидроудар.
- Простота настройки и взвода. Взвод клапана — простым поворотом рукоятки. Настройка порогов срабатывания — вращением регулировочных винтов. Не требует специального инструмента.
8 (800) 550-52-31 или market@exform.ru
Технические характеристики ПЗК-100
| Параметр | Значение |
|---|---|
| Назначение | автоматическое отключение подачи газа при аварийном отклонении давления |
| Рабочая среда | неагрессивные углеводородные газы |
| Диаметр условного прохода | ДУ-100 мм |
| Исполнения | ПЗК-100Н (низкое), ПЗК-100В (высокое) |
| Точность срабатывания | ±5% (высокое), ±10% (низкое) |
| Тип затвора | шариковый, с минимальным количеством трущихся деталей |
| Мембрана | EFFBE (Франция), диапазон –40°С…+60°С |
| Материал корпуса | литейный алюминиевый сплав |
| Герметичность затвора | класс «А» |
| Срок службы | не менее 35 лет |
| Гарантия | 3 года |
Исполнения ПЗК-100
| Модель | Контролируемое давление | Применение | Цена |
|---|---|---|---|
| ПЗК-100Н | низкое | для газопроводов с низким выходным давлением | по запросу |
| ПЗК-100В | высокое | для газопроводов с высоким выходным давлением | по запросу |
Ориентировочная стоимость ПЗК-100: от 30 000 руб. Точная цена зависит от выбранного исполнения.
Принцип работы ПЗК-100
- Контроль давления. Мембрана EFFBE постоянно отслеживает выходное давление газа.
- Отклонение от нормы. При выходе давления за верхний или нижний предел механизм освобождает шариковый затвор.
- Герметичное перекрытие. Шариковый затвор мгновенно перекрывает проходное сечение. Герметичность класса «А» исключает любые утечки.
- Ручной перезапуск. После устранения аварии клапан взводится вручную поворотом рукоятки. Произвольное открытие исключено.
Устройство предохранительного запорного клапана ПЗК-100
Ниже представлена принципиальная схема ПЗК. Все обозначения актуальны для всего семейства предохранительных запорных клапанов «Экс-Форма».
- Корпус 1 — фланцевый, вентильного типа. Внутри находится седло, которое перекрывается клапаном.
- Клапан 2 — с резиновым уплотнителем. Свободно висит на штоке, обеспечивая герметичность класса «А».
- Шток 3 — одновременно служит перепускным клапаном. Перед открытием основного клапана выравнивает давление в полостях корпуса.
- Ступица 4 и Сепаратор 5 — направляющие элементы, установленные в Головке 6. Обеспечивают строго осевое перемещение штока.
- Рукоятка 7 — надета на Ось 8 с Вилкой 9. Взвод клапана производится простым поворотом рукоятки.
- Пружина 10 — отвечает за автоматическое закрытие клапана при срабатывании.
- Подвижная система мембранного типа 11 — крепится между головкой и Крышкой 12. Реагирует на изменение контролируемого давления.
- Каретка 13 и Шарики 14 — ключевой узел шарикового затвора. Шарики запирают шток во взведённом состоянии. При отклонении давления каретка смещается, шарики освобождают шток — клапан мгновенно закрывается.
- Шпилька 15 с Упором 16 — передаёт положение каретки на механизм настройки.
- Малая пружина 20 и Регулировочный винт 19 — отвечают за настройку порога срабатывания на понижение давления.
- Пружина 21 и Регулировочный стакан 22 — отвечают за настройку порога срабатывания на повышение давления.
Принцип работы предохранительного запорного клапана ПЗК
Взвод клапана. Поворотом Рукоятки 7 шток поднимается. Перепускной клапан открывается первым, выравнивая давление в полостях корпуса. Это позволяет открыть основной клапан без гидроудара.
Нейтральное положение (штатная работа). При заданном выходном давлении мембрана с Кареткой 13 находится в нейтральном положении. Бурт каретки удерживает Шарики 14 от радиального перемещения. Бурт штока 3 упирается в шарики, надёжно блокируя шток. Клапан открыт, газ свободно проходит.
Срабатывание при аварии. При выходе давления за пределы настройки (повышение или понижение) мембрана вместе с кареткой смещается. Шарики перемещаются в радиальном направлении, освобождая шток. Под воздействием Пружины 10 Клапан 2 мгновенно поджимается к седлу, герметично перекрывая поток газа.
Ключевое преимущество шариковой конструкции: минимальное количество трущихся деталей и отсутствие внешних исполнительных механизмов исключают ложные срабатывания и гарантируют герметичность класса «А» на весь 35-летний срок службы.
